Лекция № 6 Электрическое поле в веществе
План лекции:
Проводники во внешнем электростатическом поле. Явление электростатической индукции.
Распределение заряда в заряженном проводнике. Электростатическая защита, заземление.
Электроемкость проводника. Конденсаторы. Электроемкость конденсаторов. Соединение конденсаторов.
Энергия системы точечных зарядов, заряженного проводника и конденсатора.
Энергия электростатического поля. Объемная плотность энергии.
Вопрос №1. Проводники. Явление электростатической индукции
К проводникам относятся вещества, в которых имеются электрические заряды, способные перемещаться под действием электрического поля по занимаемому ими объему. Проводниками являются все металлы.
Носители заряда в металлах — так называемые свободные электроны, возникающие за счет обобществления валентных электронов, которые, утрачивая связь со «своими» атомами, образуют электронный газ в металле.

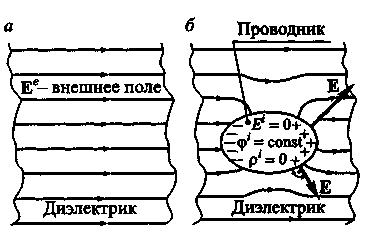

Если проводник поместить во внешнее электрическое поле Ее (рис.1, а), то свободные электроны приходят в движение и перераспределяются в проводнике до тех пор, пока сила, действующая на заряд q(F = qE) в состоянии равновесия, и напряженность поля Еi внутри проводника не станут равными нулю.
Рис.1
Перераспределение зарядов в проводнике под влиянием внешнего электростатического поля называется явлением электростатической индукции.
Заряды, возникающие при этом на различных участках поверхности проводника, называются индуцированными или наведенными (рис. 1,б). Если до внесения в поле проводник был электронейтрален, то значения суммарных наведенных положительных и отрицательных распределенных зарядов равны друг другу ( ).
В состоянии равновесного распределения зарядов, кроме условия Еi = 0 внутри проводника, необходимо, чтобы с наружной стороны на границе проводник — среда вектор Е на поверхности проводника был направлен перпендикулярно к его поверхности (рис. 1, б).
В противном случае под действием составляющей Еτ, касательной к поверхности проводника, свободные заряды будут перемещаться по поверхности, что противоречит условию их равновесного распределения.
Следовательно, поверхность проводника является эквипотенциальной (φ = const). Так как внутри проводника Еi =0, то весь его объем эквипотенциален, причем потенциал φi внутри проводника равен потенциалу на его поверхности.
Из уравнения divE =ρ / ε0 при Еi = 0 следует, что плотность заряда ρi = 0, т.е. внутри проводника отсутствуют избыточные объемные заряды. Это означает, что индуцированные заряды проводника концентрируются на его поверхности в слое атомарной толщины. Внутри проводника имеются как положительные, так и отрицательные заряды, но они взаимно компенсируются.
Поэтому внутренние области проводника электрически нейтральны. Равновесное распределение устанавливается чрезвычайно быстро в течение промежутка времени, называемого временем релаксации т и равного для металлов приблизительно τ (τ для металлов 10-19с).
Из вышесказанного следует, что в состоянии с равновесным распределением зарядов в проводнике и на границе с диэлектриком должны выполняться следующие условия:
1.1
, - на границе раздела проводник-диэлектрик
