6. Светодиоды: принцип действия, виды, параметры и характеристики

Светодио́д или светоизлучающий диод (СД, LED англ. Light-emitting diode) — полупроводниковый прибор, излучающий некогерентный свет при пропускании через него электрического тока. Излучаемый свет лежит в узком диапазоне спектра, его цветовые характеристики зависят от химического состава использованного в нем полупроводника.

Как и в нормальном полупроводниковом диоде, в светодиоде имеется p-n переход. При пропускании электрического тока в прямом направлении, носители заряда — электроны и дырки — рекомбинируют с излучением фотонов (из-за перехода электронов с одного энергетического уровня на другой).

Применение светодиодов

-Светодиодный фонарь для сценического освещения

-Применение светодиодов в светофоре

-Применение светодиодов в фарах

-В уличном, промышленном, бытовом освещении.

-В качестве индикаторов, в виде одиночных светодиодов (например индикатор включения на панели прибора) так и в виде цифрового или буквенно-цифрового табло (например цифры на часах)

-Массив светодиодов используется в больших уличных экранах, в бегущих строках. Такие массивы часто называют кластеры светодиодов, светодиодные кластеры, или просто кластеры.

-В оптопарах

-Мощные светодиоды используются как источник света в фонарях и светофорах

-Светодиоды используются в качестве источников модулированного оптического излучения (передача сигнала по оптоволокну, пульты ДУ, светотелефоны)

-В подсветке ЖК экранов (мобильные телефоны, цифровые фотоаппараты, мониторы и т. д.)

Основные параметры

• Яркость свечения диода (кд/м2) при максимально допустимом прямом токе

• Постоянное прямое напряжение Uпр при максимально допустимом прямом токе

- Максимально допустимый постоянный прямой ток Iпр

• Максимально допустимое постоянное обратное напряжение Uобр.max

• Длина волны излучения l

- Угол излучения a - плоский угол, в пределах которого сила света составляет не менее половины ее максимального значения

Характеристики

Спектральные характеристики излучения

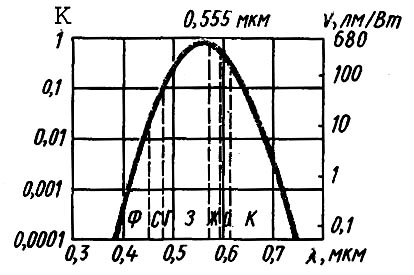

Зависимость видности от длины волны

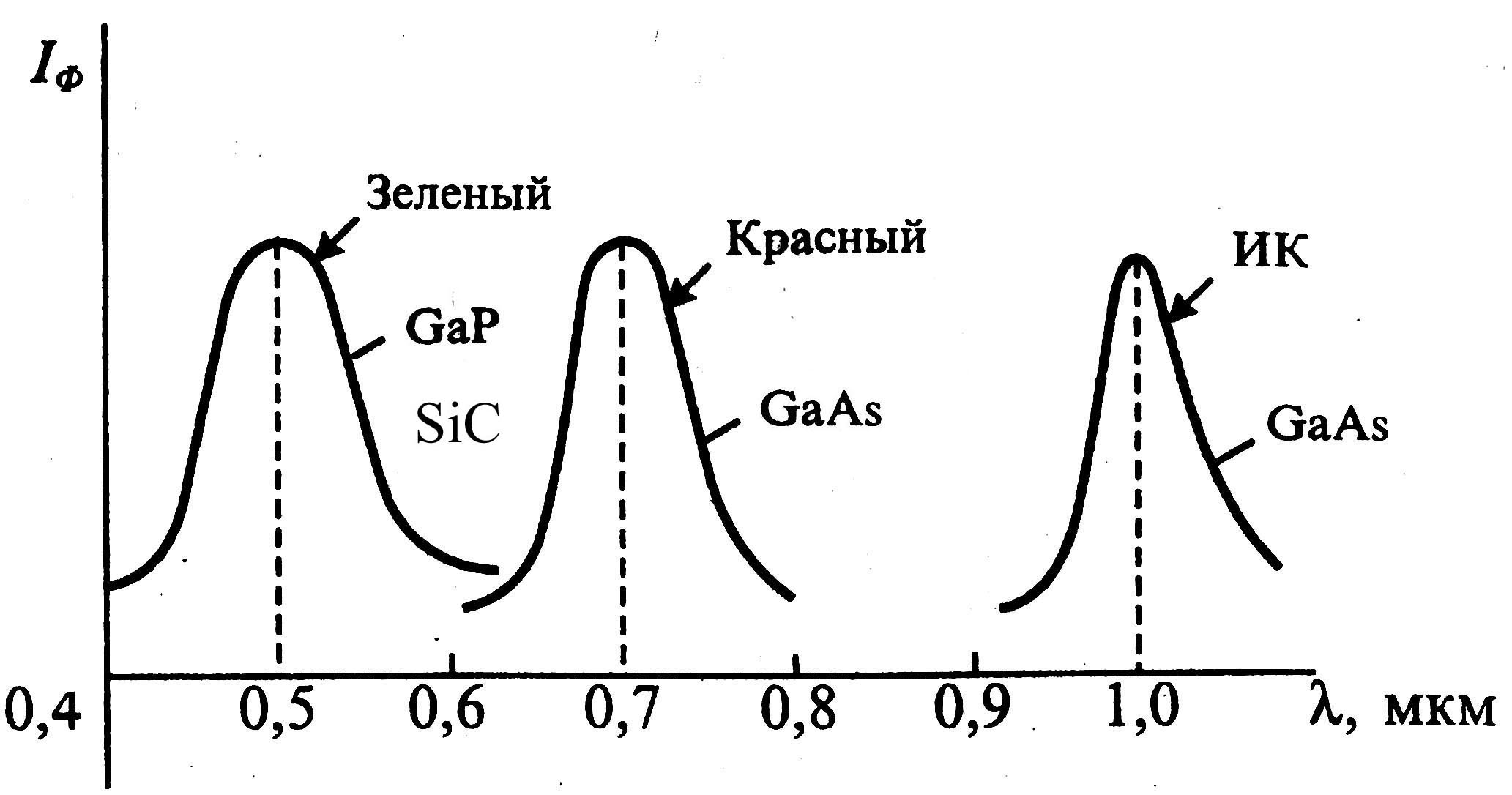

Спектральная характеристика

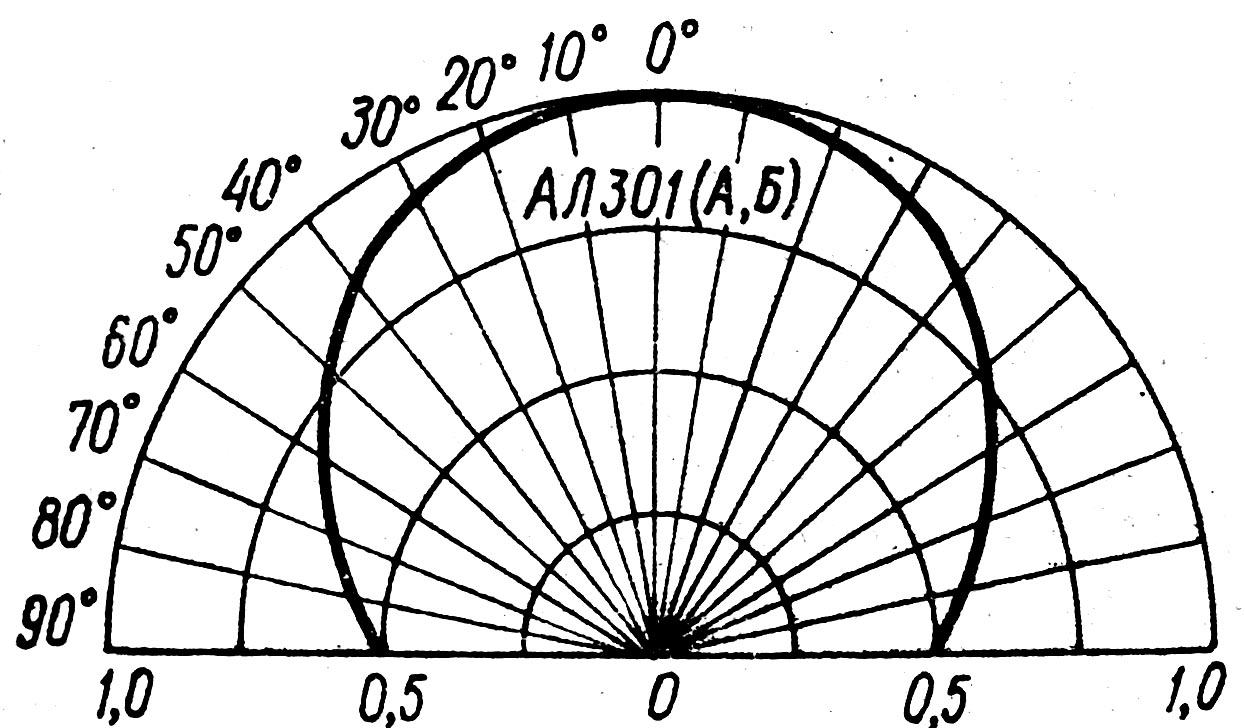

Характеристика направленности

7. Диодные оптоэлектронные пары: устройство, принцип действия, параметры.

Оптрон (оптопара) — электронный прибор, состоящий из излучателя света (обычно — светодиод, в ранних изделиях — миниатюрная лампа накаливания) и фотоприёмника (биполярных и полевых фототранзисторов, фотодиодов, фототиристоров, фоторезисторов), связанных оптическим каналом и как правило объединённых в общем корпусе. Принцип работы оптрона заключается в преобразовании электрического сигнала в свет, его передаче по оптическому каналу и последующем преобразовании обратно в электрический сигнал.

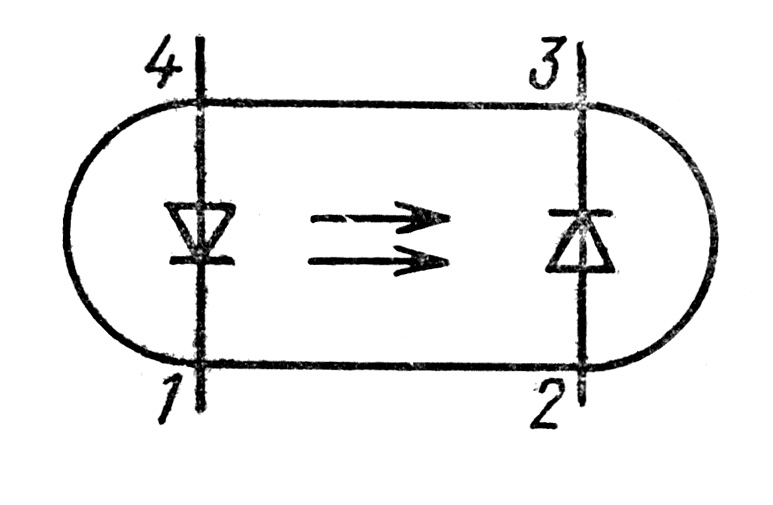

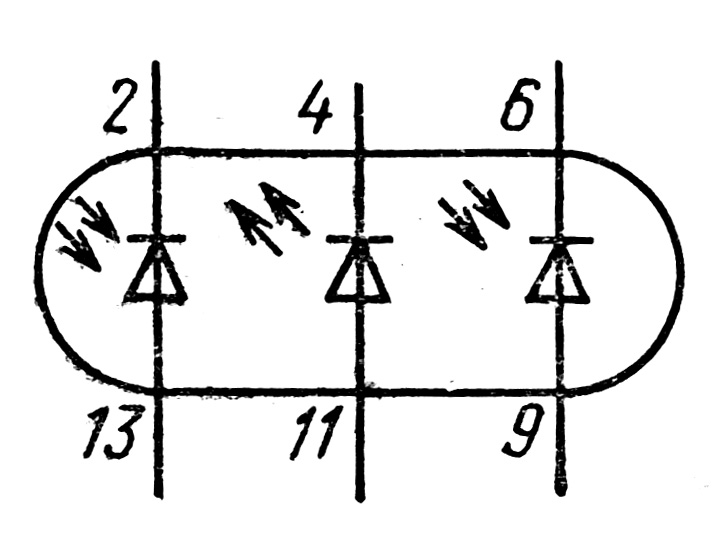

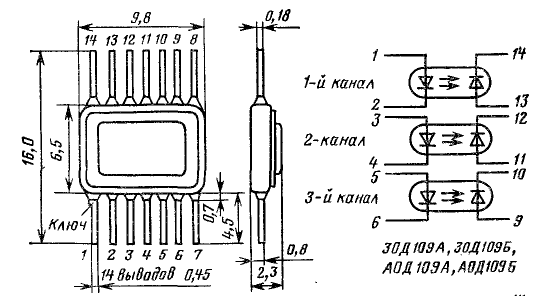

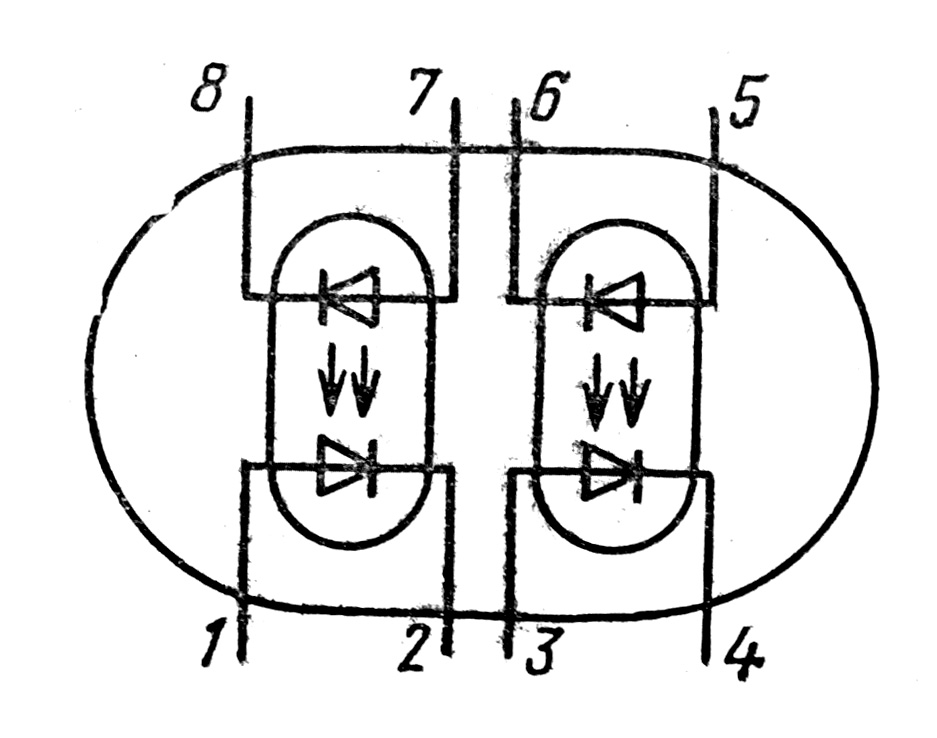

Виды диодных оптопар:

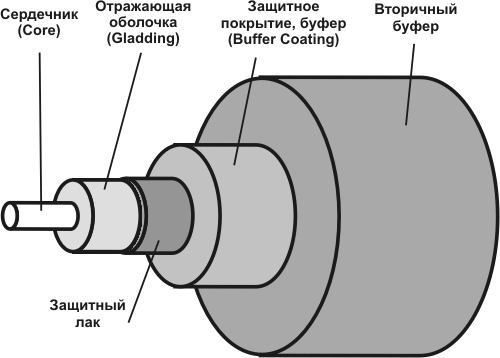

8. Оптоволоконные кабели: виды, основные параметры Строение оптокабеля
