3. Исследование формы кривых напряжений и тока холостого хода группового трансформатора при соединении его обмоток по схеме y/y
При соединении трех однофазных трансформаторов в трехфазную группу по схеме Y/Y (нулевой провод отсутствует) в намагничивающем токе третьи и кратные им гармоники отсутствуют, однако в нем будут содержаться гармоники не кратные трем (5-я, 7-.ял т. д.).
Если подводимое напряжение синусоидальное, то в кривых магнитного потока и фазных напряжений будут составляющие третьей и кратные ей гармоники. Действующее значение фазных напряжений может превысить номинальное напряжение на 10 – 17%, а амплитудное – на 45 – 60%. Такое повышение фазных напряжений опасно для изоляции, поэтому соединение Y/Y для трансформаторных
380
групп в практике не допускается.
В линейном вторичном напряжении третьей гармоники не будет, потому что при сложении третьи гармоники фазных напряжений компенсируются.
Опыт проводят по схеме рис. 22.10. К трансформатору подводят номинальное напряжение, измеряют и снимают кривые фазного и линейного напряжений первичной и вторичной стороны, а также тока холостого хода. Результаты измерений и вычислений заносят в табл. 22.3.
;
;
;
Таблица 22.3
Опытные данные |
Рассчетные данные |
|||||||
U1л,В |
U1ф,В |
I0 ,А |
U2л,В |
U2ф,В |
|
U1 |
|
U3 |
В |
В |
|||||||
399 |
240 |
0,135 |
79 |
47 |
1,63 |
230,36 |
1,68 |
67,34 |
Отношение
линейного напряжения к фазному будет
меньше
, потому что в фазном напряже
где Ul, U3, U5, U7, – первая, третья, пятая, седьмая гармонические составляющие. Пренебрегаем пятой и выше гармониками. Третья гармоника будет равна:
Значение первой гармоники определяют по значению измеренного линейного напряжения, которое не содержит третьей гармоники:
4. Исследование форм кривых напряжений и тока холостого хода группового трансформатора при соединении его обмоток по схеме y/a
П
380
азах
вторичной обмотки, соединенных в
замкнутый треугольник, вызывают токи
третьей гармоники. Магнитный поток,
созданный токами третьей гармоники
вторичной обмотки, почти полностью
компенсирует третью гармонику магнитного
потока, созданного током холостого
хода. Следовательно, результирующий
магнитный поток трансформатора будет
практически синусоидальным. Фазные
напряжения первичной обмотки также не
будут содержать третьих гармоник.

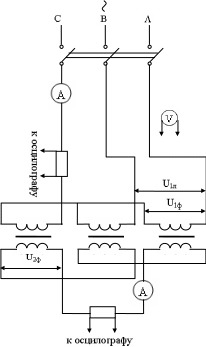

Рис 22.11 Схема исследования высших гармоник в групповом трансформаторе при соединении его обмоток Y/∆
Опыт проводят по схеме рис. 22.11. К трансформатору подводят номинальное напряжение и измеряют на первичной стороне линейные и фазные напряжения и ток холостого хода, а на вторичной — фазное напряжение, напряжение и ток третьей гармоники. С помощью осциллографа снимают кривые всех измеренных величин.
Результаты измерений и вычислений заносят в табл. 22.4.
;
Таблица 22.4
Опытные данные |
Рассчетные данные |
||||||
U1л (в,В) |
U1ф (в,В) |
I0 (в,А) |
U2ф (в,В) |
∑U3 (в,В) |
I3 |
|
U3 |
(в,А) |
В |
||||||
399 |
228 |
0,125 |
45 |
53 |
0,25 |
1,75 |
17,66 |
Для определения значения напряжения третьей гармоники необходимо разорвать контур вторичной цепи и к концам его подключить вольтметр. Он покажет сумму фазных э. д. с. Третьей гармоники. Следовательно
