Конструирование плиты перекрытия.

Армирование плиты производим сеткой, в которой продольные стержни являются рабочей арматурой плиты.

Принимаем 8 стержней Ø6 S500 (Ast=198мм²).

Поперечные стержни сетки принимаем Ø4 S500 с шагом 200мм.

В верхней полке по конструктивным соображениям принимаем сетку из арматуры

Ø4 S500. Для поперечного армирования принимаем конструктивно короткие каркасы, устанавливаемые в приопорных четвертях пролёта плиты. Каркасы, устанавливаемые в крайних рёбрах и далее через 2-3 пустоты. Количество каркасов для данной плиты с одной стороны равно четырём.

Диаметр продольных и поперечных стержней каркасов принимаем Ø4 S500.

Монтажную петлю принимаем Ø8 S240 (Ast=50,3мм²)

2.3. Расчёт сборной железобетонной площадочной плиты.

2.3.1. Исходные данные.

Рассчитать и законструировать сборную железобетонную ребристую плиту лест­ничной площадки ЛП-1 двухмаршевой лестницы, шириной b=1290 мм, ширина проёма лестничной клетки l=2500 мм, толщина плиты площадки t=h’_f=60 мм для жилого дома. Высота этажа h_эт=2,8 м. Собственный вес лестничной площадки ЛП-1 составляет m_ЛП=10,80 кН. Бетон класса С25/30 арматура каркасов - S500, сеток - S500, класс по ус­ловиям эксплуатации — ХС1.

2.3.2. Расчётные данные.

Бетон класса C 25/30:

f_ck=25 МПа=25 Н/мм², γ_с=1,5; γ_сd=25/1,5=16,67 МПа.

Рабочая арматура класса S500:

F_yd=435 МПа.

Поперечная арматура класса S500:

F_ywd=295 МПа.

2.3.3. Расчёт полки плиты лестничной площадки.

2.3.3.1. Определяем нагрузку на 1 м. П. Полки плиты.

Полку плиты рассчитывают как балочный элемент с частичным защемлением на опорах.

Таблица 2.2. Расчет нагрузки на 1 м² полки плиты лестничной площадки.

№	Наименование нагрузки (воздействия)	Нормативное значение, кН/м2
	I. Постоянная нагрузка
1	Собственный вес плиты 0,09·25	2,25
	Итого постоянная:	gsk=1,5
	II. Переменная нагрузка
1	Переменная	qsk=3
	Полная нагрузка:	gsk+qsk=5,25

Расчётная нагрузка на 1 м. п. полки плиты при постоянных и переменных расчёт­ных ситуациях принимается равной наиболее неблагоприятному значению из следующих сочетаний при b=1000 мм:

— первое основное сочетание

g=( g_Sk,i·γ_G,i+ q_sk,i·ψ_0,i·γ_Q,i)·b=(2,25·1,35+3·0,7·1,5)·1,0=6,19 кН/м

- второе основное сочетание

g=( ξ·g_Sk,i·γ_G,i+q_Sk,i·γ_Q,i)·b=(0,85·2,25·1,35+3·1,5)·1,0=7,08 кН/м

Расчётная нагрузка на 1 м. п. полки плиты g=7,08 кН/м.

2.3.3.2. Определяем расчётный пролет полки плиты.

Расчётный пролёт полки плиты:

l_eff=1290-120-100=1,070 м

Расчётный пролёт равен расстоянию между ребрами l_eff=1,070 м.

2.3.3.3. Определение максимальных расчётных усилий.

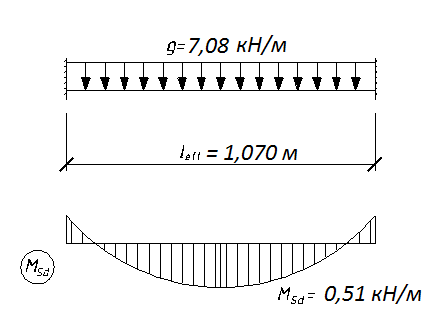

Рис. 2.4. Расчётная схема плиты лестничной площадки.

При учёте образования пластического шарнира изгибающий момент в пролёте и на опоре определяют по формуле, учитывающей выравнивание моментов

M_Sd=g·l²_eff=7,08·1,070²/16=0,51 кН/м
