Лекция № 6
1. Роторные радиально-поршневые гидромашины
Представляют собой машины с подвижными элементами в виде вращающегося ротора и поршней или плунжеров, вращающихся вместе с ним и совершающих возвратно-поступательное движение в цилиндрах машины за счёт эксцентриситета.
Принципиальная схема насоса представлена на рис. 6.1.
Рис. 6.1 – Принципиальная схема радиально-поршневого насоса
1 – цилиндровый блок; 2 – статорное кольцо; 3 – цилиндры; 4 – поршни;
а – отверстие для подвода; б – для отвода жидкости
Конструктивная схема радиального насоса этого типа изображена на рис. 6.2. Насос имеет цилиндровый блок 3 (рис. 6.2, а) с звездообразным расположением нескольких (5…9) цилиндров (диаметр d), смещенных один относительно другого на угол 360/z, где z - число цилиндров. Поршни 4 прижимаются к статорному кольцу 2 под действием центробежных сил и усилий пружин 5. Оси цилиндров блока этого насоса расположены в общей плоскости и пересекаются в центре О2 вращения блока. Распределение жидкости осуществляется через выполненные в цапфе 1 окна а и b (рис. 6.2, б), с которыми при вращении блока поочередно соединяются цилиндры через отверстия в их донышках (размер k). Распределительные окна через осевые каналы цапфы соединяются с всасывающей и нагнетающей магистралями.
Рис. 6.2. Схема многопоршневого радиально-поршневого насоса:
1 – цапфа; 2 – статорное кольцо; 3 – цилиндровый блок; 4 – поршни;
5 – пружины
При ходе поршней 4 от центра блока 3 (величина хода поршней равна 2 е) жидкость засасывается поршнями через окно «а», а при ходе к центру – нагнетается через окно «b». Для снижения сил трения поршней о статорное кольцо оно выполняется в виде обоймы роликового подшипника.
Радиально-поршневые насосы и гидромоторы выпускаются мощностью до 3000 кВт с расходом жидкости до 150 л/с и давлением до 100 МПа (малых размеров). Цилиндры располагают обычно в несколько рядов (до 6), благодаря чему получается высокая подача или крутящий момент гидромотора.
Средняя теоретическая подача насосов определяется по формуле
, (6.1)
где d, е, z – диаметр поршня; эксцентриситет; число поршней;
n, – частота вращения.
Регулирование подачи и реверсирование подачи осуществляется изменением е.
Крутящий момент гидромотора определяется по формуле
, (6.2)
где Δр – перепад давления.
2. Радиально-поршневые насосы с плоской направляющей
Кинематической основой некоторых насосов в (гидросистемах протяжных станов, в тяжёлых дорожных и строительных машинах) служит плоский кулисный механизм (рис. 6.3). На основе его разработаны радиально-поршневые насосы с плоской направляющей.

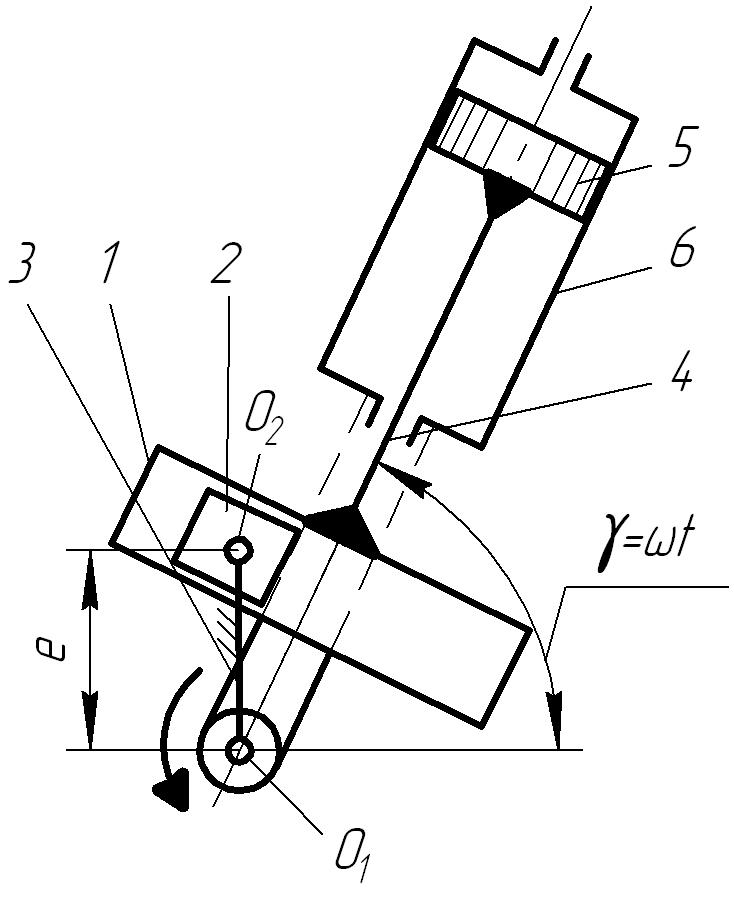

Рис. 6.3. Кинематическая схема плоского кулисного механизма и
конструкция радиально-поршневого насоса с плоской направляющей:
1 – кулиса; 2 – ползун; 3 – кривошип; 4 – шток; 5 – поршень; 6 – цилиндр
Средняя теоретическая подача определяется по формуле
. (6.3)
3. Насосы с прямоугольными поршнями
Поиски возможностей увеличения подачи при минимальных габаритах конструкции привели к созданию насоса, в котором тело вытеснителя «с» (рис. 6.4) используется для образования второй полости, замыкаемой вытеснителем «b». В результате объемное устройство имеет 4 рабочих камеры, изменение циклов которых сдвинуто на 90о.
Кинематической основой этого насоса является кулисный механизм (см. рис.6.3). Звено 6 этого механизма выполнено в виде вращающегося ротора «d» (рис. 6.4). В прорези этого ротора помещено звено «с» (кулиса), в котором, в свою очередь, расположено, звено «b» (камень). Путь звена «с» в прорези ротора «d», а также путь звена «b» в прорези звена «с», согласно рис. 6.3 равны двойному эксцентриситету «е». Привод насоса осуществляется через ротор «d», при вращении которого звенья (прямоугольные поршни) «с» и «b» будут перемещаться, засасывая и нагнетая жидкость.
На рис. 6.5 изображены различные положения поршней «с» и «b».
Рис. 6.4. Схема насоса с прямоугольными поршнями
Рис. 6.5. Схемы действия насоса с прямоугольными поршнями
и график подачи
Подачу такого насоса определяют по формуле
, (6.4)
где х и у – ширина поршней с и b (см. рис. 6.4);
z1 и z2 – толщины поршней;
е – эксцентриситет (величина кривошипа);
n – частота вращения.
Рассматриваемый насос – 2-х поршневой, каждый из поршней двустороннего действия, т. е. насос имеет как бы четыре поршня.
4. Радиально-поршневые гидромоторы
Такие гидромоторы нашли широкое применение в строительных, дорожных, горных машинах и др. Они имеют малые габариты, высокие динамические качества, просты в управлении. Схемы гидромоторов приведены на рис. 6.6.
Рис. 6.6. Схемы гидромоторов двукратного (а)
и пятикратного (б) действия
Средний теоретический момент определяется по формуле
, (6.5)
где h – ход поршня;
Δр – перепад давления на входе и выходе.
для 2-х кратного гидромотора
; (6.6)
для 5-и кратного
; (6.7)
к – количество ходов поршней за один оборот ротора.
