Ответы - по дисциплине «Строительные и дорожные машины»:

26. Типы и область применения винтовых и вибрационных конвейеров.

В интовой конвейер (шнек) состоит из следующих узлов и деталей: корпуса (1), винта (2), подшипниковых опор (3), загрузочного и разгрузочного отверстия (4) с присоединительными фланцами (5), редуктора (6) и приводного электродвигателя (7) (Рис.1). При вращении винта транспортируемый материал перемещается от загрузочного отверстия к разгрузочному.

Винтовые конвейерыиспользуют для перемещения заготовок поперек и вдоль оси. В первом случае (рис. 8,е) спирали винтов,находящихся в корыте, расположены так, чтобы заготовка лежала между ними без перекоса.Винтам сообщается синхронное вращение от привода через цепную передачу и звездочки.Для перемещения заготовок вдоль оси винты установлены таким образом,чтобы выступы одного винта свободно входили бы во впадины другого. В этом случае заготовка перемещается по наружной поверхности спиралей между винтами.

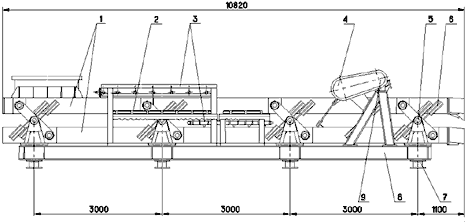

1 — короба; 2 — просеивающие поверхности; 3 — брызгала; 4 — эксцентриковый привод; 5 — опоры; 6 — упругие связи; 7 — амортизаторы; 8 — рама; 9 — двигатель

Вибрационные конвейерыиспользуют в тех случаях,когда затруднительно перемещать заготовки другими способами(например, из-за их сцепляемости).Основным недостатком указанных конвейеров является возможность вибрации соседних металлорежущих станков. Конвейер состоит из лотка (рис. 8,ж), пружин и основания.Лоток получает движение от электромагнитного вибратора 4 (или от эксцентрикового механизма) с упругим звеном5.

27. Типы и область применения домкратов

Домкрат может использоваться как самостоятельное устройство при выполнении ремонтных или строительных работ, так и в составе более сложных механизмов (кранов, подъемников, прессов и т.д.)

Домкрат может выполнять как сложнейшие операции, например перемещать пролеты моста, так и более легкие: поднять и держать корпус автомобиля при ремонтных работах. Также с помощью современного домкрата можно натянуть провода на линиях высокого напряжения, сжать мощную пружину, протолкнуть через грунт трубу водопровода, разрушить старое перекрытие в здании и многое другое. Без домкрата невозможен подъем и перемещение крупных блоков или отдельных частей монтируемых сооружений, узлов или деталей оборудования. В отличие от других подобных ему устройств(например, лебедки)он более компактен, прост в обслуживании, надежен в эксплуатации. Еще одно его отличие в том, что при работе домкрат всегда располагается непосредственно под грузом.

По типу привода различают домкраты ручные и электрические. По принципу действия и конструктивным особенностям домкраты делятся на реечные, винтовые, гидравлические (в том числе специальные) и пневматические. Грузоподъемность некоторых домкратов достигает сотен тонн, высота подъема варьируется от нескольких сантиметров до нескольких метров.

Гидравлические домкраты, работают на жидкости. Такие домкраты различаются по конструкции (одно-и двухплунжерные) и по типу привода (ручные периодического действия или электрические непрерывного действия). Основные несущие элементы: корпус, выдвигаемый поршень (плунжер)и рабочая жидкость. Корпус является направляющим цилиндром для поршня и резервуаром для рабочей жидкости. Усиление от приводной рукоятки передается через рычаг на нагнетающий насос. При движении вверх жидкость из резервуара подается в полость насоса, а при нажатии нагнетается в полость рабочего цилиндра, выдвигая плунжер. Обратному перетеканию жидкости препятствуют всасывающий и нагнетательный клапаны. К достоинствам гидравлических домкратов относится жесткость конструкции, устойчивость, плавность хода, точность торможения, большая грузоподъемность, компактность, небольшие усилие на приводной рукоятке, высокий КПД (0,75-0,8).Устройство гидравлического домкрата позволяет поднимать грузы с минимальной высоты почти у основания конструкции. Это расширяет сферу его применения по сравнению с механическим домкратом. К недостаткам можно отнести малую скорость, небольшую высоту подъема за один рабочий цикл, сложность конструкции (перевозить и хранить гидравлический домкрат можно только в вертикальном положении, иначе рабочая жидкость может вытечь из резервуара). Еще одна трудность это невозможно точно отрегулировать высоту опускания. Кроме того, у таких домкратов могут произойти значительно более серьезные поломки, чем у механических подъемных устройств. Грузоподъемность гидравлических домкратов колеблется в пределах от 2 до 200т.

Пневматические домкраты и стеклодомкраты:

Пневматические незаменимы в случае небольшого зазора между опрой и грузом, при малых перемещениях, точном монтаже, если предстоит работа на рыхлом , неровном или болотистом грунте. Пневматические домкраты активно используют при проведении ремонтных и строительно-монтажных работ на любых объектах. Пневматический домкрат- излюбленный инструмент автолюбителей. По мизерности физических затрат с ним не сравнится, пожалуй, ни одно другое подобное устройство. Главный недостаток пневматических домкратов- их высокая стоимость. На нее влияют относительная сложность конструкции, связанная в основном с герметезацией соединений, дорогостоящая технология изготовления герметичных оболочек. Для полноты картины, пожалуй, стоит поговорить и о стеклодомкратах, или в просторечии-присосках. Их используют для переноски и монтажа стекол, глазурованной кафельной плитки и пластика. Стеклодомкрат представляет собой пластиковый корпус с резиновой подошвой. В зависимости от количества присосок названные приспособления подразделяют на одно-, двух- и трехсекционные.

Общепринятые характеристики домкратов:

Грузоподъемность домкрата – характеризует максимально возможный вес поднимаемого груза. Высота подхвата – минимальное расстояние между опорной поверхностью (землей, полом) и подхватом (опорной точкой домкрата) в нижнем рабочем положении, соответственно - нижней кромкой груза. В автомобильном разрезе это клиренс. Высота подъема – максимальное расстояние от опорной поверхности до подхвата в верхнем рабочем положении. Рабочий ход – расстояние между нижним и верхним рабочим положением подхвата. Собственный вес – вес домкрата в рабочем состоянии. Для некоторых видов домкратов актуальна так же характеристика передаточного числа – например соотношение площади плунжера гидравлического насоса с площадью подъемного плунжера в гидравлических домкратах. От него зависит усилие на рукоятке домкрата с ручной подкачкой или мощность двигателя электрического насоса.

Принцип действия гидравлического домкрата.

принцип сообщающихся сосудов. В качестве рабочей жидкости используют гидравлическое масло.

С хема бутылочного гидравлического домкрата. Качая насос вручную или с помощью электричества, пользователь заполняет маслом нижнюю часть цилиндра и поднимает поршень вверх. Характерная и необходимая деталь – перепускной клапан, состоящий, в свою очередь, из всасывающего и нагнетательного клапанов. Именно они позволяют создавать и поддерживать давление в рабочем цилиндре. Всасывающий расположен на патрубке резервуара и препятствует возврату жидкости в резервуар при опускании плунжера насоса. Нагнетательный, соответственно – на патрубке цилиндра, он не дает гидравлической жидкости покинуть цилиндр при подъеме насосного плунжера. Открывая клапан с помощью винта можно сбросить давление и опустить груз на землю. Собственно – надежная и проверенная временем конструкция. Достоинства. Важная особенность гидравлики – несжимаемый рабочий материал, то есть жидкость. Отсюда – плавность подъема и опускания, фиксация груза на необходимой высоте и точность торможения. Кроме этого, гидравлические домкраты обладают высоким, до 80%, КПД и значительной, до 100 и более тонн, грузоподъемностью при относительно малом усилии на плунжере насоса. Недостатки. Как это обычно бывает, недостатки проистекают из достоинств. Гидравлические домкраты относительно медлительны – один рабочий цикл насоса соответствует небольшой высоте подъема. Еще один недостаток – сложность хранения и транспортировки. Вертикальный гидравлический домкрат можно хранить и перевозить только в вертикальном положении иначе рабочая жидкость может покинуть отведенный ей объем и произвольно растечься по окружающей действительности.
