Лабораторная работа № 1
Сетевой уровень: IP-адресация
Выполнил студент
группы 4351
Кузьменко А.
Санкт-Петербург
2007
Лабораторная работа № 1.
Сетевой уровень: IP-адресация.
Цель: изучение и практическое освоение основ адресации, разрешения физических адресов и простейшей маршрутизации в IP-сетях.
Общие сведения.
Сетевой уровень модели TCP/IP служит для образования единой транспортной системы, объединяющей несколько сетей, причем эти сети могут использовать совершенно различные принципы сообщений между конечными узлами и обладать произвольной топологией. Единицей сетевого уровня является пакет. На этом уровне определяются два вида протоколов – сетевые протоколы и протоколы маршрутизации. Первые реализуют продвижение пакетов через сеть. Это такие протоколы как IP, ICMP, ARP и другие. Вторые – предоставляют способ обмена информацией о маршрутах.
Каждый компьютер в сети TCP/IP имеет адреса двух типов:
-
локальный (физический) адрес узла,определяемый технолгоией, с помощью которой построена отдельная сеть, в которую входит данный узел. Для узлов, входящих в локальную сеть – это MAC-адрес сетевого адаптера или порта маршрутизатора. Эти адреса назначаются производителями оборудования и являются уникальными адресами, так ка куправляются централизованно. Для узлов, входящих в глобальные сети (X.25, frame relay), физический адрес назначается администраторм глобальной сети.
-
IP-адрес, состоящий из 4-х байт. Этот адрес используется на сетевом уровне. Он назначается администратором во время конфигурирования компьютеров и маршрутизаторов. IP-адрес состоит из номера сети и номера узла. Подсеть – это физический сегмент TCP/IP сети, в котором используются IP-адреса с общим номером сети.
Какая част IP-адреса относится к номеру сети, а какая к номеру узла, определяются двумя способами: с помощью классов (класовая адреация) или с помощью масок подсети (бесклассовая адреация).
Отображение физических адресов на IP-адреса происходит с помощью протокола ARP. Узел, которому необходимо выполнить отображение, формирует ARP запрос, в случае удачи, узел формирует ARP-ответ. В котором указывает свои IP- и локальный адреса. Для того, чтобы не перегружать систему запросами, ARP использует таблицу отображения (ARP-кэш). Тип записи может быть статическим и динамическим.
Для объединения подсетей в единую сеть, в простейшем случае используют маршрутизацию по умолчанию. Она организуется посредством шлюзов – узлов внутри подсети, которые предоставляют доступ в другую подсеть. Чаще всего в качестве шлюза выступает маршрутизатор. Для каждого узла задается маршрутизатор по умолчанию.
Для проверки соединений и корректного функционирования сети обычно используется протокол ICMP (Internet Control Message Protocol) – протокол управляющих сообщений интернета. ICMP – протокол сетевого уровня и работает поверх протокола IP. Он предназначен для обмена информацией об ошибках между маршрутизаторами сети и узлом-иточником пакета. В простейшем случае для проверки работоспособности используется два сообщения ICMP: эхо-запрос и эхо-ответ. Пример реализации такого обмена представлен в утилите ping, вхожящей в состав почти любой сетевой ОС.
Выполнение задания.

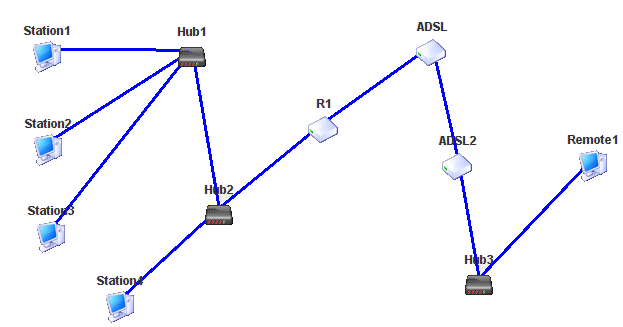

Схема сети:
Настройки протокола TCP/IP для всех узлов сети:
Name |
Interface |
IP Adress |
Subnet Mask |
Default Gateway |
Station 1 |
eth0 |
192.168.1.2 |
255.255.255.0 |
192.168.1.5 |
Station 2 |
eth0 |
192.168.1.1 |
255.255.255.0 |
192.168.1.5 |
Station 3 |
eth0 |
192.168.1.3 |
255.255.255.0 |
192.168.1.5 |
Station 4 |
eth0 |
192.168.1.4 |
255.255.255.0 |
192.168.1.5 |
R1 |
eth0 |
192.168.1.5 |
255.255.255.0 |
192.168.0.2 |
R1 |
eth1 |
192.168.0.1 |
255.255.255.0 |
192.168.0.2 |
ADSL |
eth0 |
192.168.0.2 |
255.255.255.0 |
172.168.0.2 |
ADSL |
eth1 |
192.168.0.1 |
255.255.0.0 |
172.168.0.2 |
ADSL2 |
eth0 |
172.168.0.2 |
255.255.0.0 |
172.168.0.1 |
ADSL2 |
eth1 |
99.11.0.1 |
255.255.0.0 |
192.168.0.1 |
Remote 1 |
eth0 |
99.11.0.11 |
255.255.0.0 |
99.11.0.1 |
Таблица маршрутизации узла ADSL:
Destination Gateway Genmask Type Iface
192.168.1.0 192.168.0.1 255.255.255.0 0 eth0
Default 172.168.0.2 0.0.0.0 0 eth0
Результаты вывода программы при выполнении эхо-запросов:
21:59:32-640 |
Station1 |
Echo Request Packet |
Network |
Created Echo Request packet to 99.11.0.11 |
21:59:32-640 |
Station1 |
ARP Discovery Packet |
DataLink |
Created ARP discovery packet to source MAC address for IP 192.168.1.5 |
21:59:32-640 |
Station1 |
ARP_packet |
Network |
Sending broadcast packet from ProtocolStack. |
21:59:32-640 |
Station1 |
Ethernet Packet |
Link |
Sending packet from interface A7:AB:51:BC:C1:A5 |
21:59:32-640 |
Station4 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 7D:5F:9C:24:56:70 |
21:59:32-640 |
Station4 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-640 |
R1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface C4:8E:66:51:BE:A9 |
21:59:32-640 |
R1 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-640 |
R1 |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
21:59:32-640 |
R1 |
ARP Response Packet |
DataLink |
Created ARP Response packet to 192.168.1.2 |
21:59:32-640 |
R1 |
ARP_packet |
Network |
Sending packet from ProtocolStack (to 192.168.1.2). |
21:59:32-640 |
R1 |
Ethernet Packet |
Link |
Sending packet from interface C4:8E:66:51:BE:A9 |
21:59:32-640 |
Station4 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 7D:5F:9C:24:56:70 |
21:59:32-640 |
Station3 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 20:4E:93:57:1A:B2 |
21:59:32-640 |
Station2 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 9D:B6:69:19:3A:AE |
21:59:32-656 |
Station1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface A7:AB:51:BC:C1:A5 |
21:59:32-656 |
Station1 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-656 |
Station1 |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
21:59:32-656 |
Station3 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 20:4E:93:57:1A:B2 |
21:59:32-656 |
Station3 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-656 |
Station2 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 9D:B6:69:19:3A:AE |
21:59:32-656 |
Station2 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-656 |
Station1 |
ICMP_packet |
Network |
Sending packet from ProtocolStack (to 192.168.1.5). |
21:59:32-656 |
Station1 |
Ethernet Packet |
Link |
Sending packet from interface A7:AB:51:BC:C1:A5 |
21:59:32-656 |
Station4 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 7D:5F:9C:24:56:70 |
21:59:32-671 |
R1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface C4:8E:66:51:BE:A9 |
21:59:32-671 |
R1 |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
R1 |
ICMP_packet |
Network |
Packet Received: Network Layer Device is Routable forwarding packet. |
21:59:32-671 |
R1 |
ARP Discovery Packet |
DataLink |
Created ARP discovery packet to source MAC address for IP 192.168.0.2 |
21:59:32-671 |
R1 |
ARP_packet |
Network |
Sending broadcast packet from ProtocolStack. |
21:59:32-671 |
R1 |
Ethernet Packet |
Link |
Sending packet from interface 86:96:4D:62:BD:97 |
21:59:32-671 |
ADSL |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 17:50:A1:11:2E:AE |
21:59:32-671 |
ADSL |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
ADSL |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
21:59:32-671 |
ADSL |
ARP Response Packet |
DataLink |
Created ARP Response packet to 192.168.0.1 |
21:59:32-671 |
ADSL |
ARP_packet |
Network |
Sending packet from ProtocolStack (to 192.168.0.1). |
21:59:32-671 |
ADSL |
Ethernet Packet |
Link |
Sending packet from interface 17:50:A1:11:2E:AE |
21:59:32-671 |
R1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 86:96:4D:62:BD:97 |
21:59:32-671 |
R1 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
R1 |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
21:59:32-671 |
R1 |
ICMP_packet |
Network |
Forwarding packet from ProtocolStack(to 192.168.0.2). |
21:59:32-671 |
R1 |
Ethernet Packet |
Link |
Sending packet from interface 86:96:4D:62:BD:97 |
21:59:32-671 |
ADSL |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 17:50:A1:11:2E:AE |
21:59:32-671 |
ADSL |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
ADSL |
ICMP_packet |
Network |
Packet Received: Network Layer Device is Routable forwarding packet. |
21:59:32-671 |
ADSL |
ARP Discovery Packet |
DataLink |
Created ARP discovery packet to source MAC address for IP 172.168.0.2 |
21:59:32-671 |
ADSL |
ARP_packet |
Network |
Sending broadcast packet from ProtocolStack. |
21:59:32-671 |
ADSL |
Ethernet Packet |
Link |
Sending packet from interface 2F:41:BE:91:C2:A8 |
21:59:32-671 |
ADSL2 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 18:BC:3B:89:1E:3D |
21:59:32-671 |
ADSL2 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
ADSL2 |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
21:59:32-671 |
ADSL2 |
ARP Response Packet |
DataLink |
Created ARP Response packet to 172.168.0.1 |
21:59:32-671 |
ADSL2 |
ARP_packet |
Network |
Sending packet from ProtocolStack (to 172.168.0.1). |
21:59:32-671 |
ADSL2 |
Ethernet Packet |
Link |
Sending packet from interface 18:BC:3B:89:1E:3D |
21:59:32-671 |
ADSL |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 2F:41:BE:91:C2:A8 |
21:59:32-671 |
ADSL |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
ADSL |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
21:59:32-671 |
ADSL |
ICMP_packet |
Network |
Forwarding packet from ProtocolStack(to 172.168.0.2). |
21:59:32-671 |
ADSL |
Ethernet Packet |
Link |
Sending packet from interface 2F:41:BE:91:C2:A8 |
21:59:32-671 |
ADSL2 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 18:BC:3B:89:1E:3D |
21:59:32-671 |
ADSL2 |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
ADSL2 |
ICMP_packet |
Network |
Packet Received: Network Layer Device is Routable forwarding packet. |
21:59:32-671 |
ADSL2 |
ARP Discovery Packet |
DataLink |
Created ARP discovery packet to source MAC address for IP 99.11.0.11 |
21:59:32-671 |
ADSL2 |
ARP_packet |
Network |
Sending broadcast packet from ProtocolStack. |
21:59:32-671 |
ADSL2 |
Ethernet Packet |
Link |
Sending packet from interface 66:65:64:88:18:1B |
21:59:32-671 |
Remote1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 14:53:2F:86:88:13 |
21:59:32-671 |
Remote1 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
Remote1 |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
21:59:32-671 |
Remote1 |
ARP Response Packet |
DataLink |
Created ARP Response packet to 99.11.0.1 |
21:59:32-671 |
Remote1 |
ARP_packet |
Network |
Sending packet from ProtocolStack (to 99.11.0.1). |
21:59:32-671 |
Remote1 |
Ethernet Packet |
Link |
Sending packet from interface 14:53:2F:86:88:13 |
21:59:32-671 |
ADSL2 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 66:65:64:88:18:1B |
21:59:32-671 |
ADSL2 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
ADSL2 |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
21:59:32-671 |
ADSL2 |
ICMP_packet |
Network |
Forwarding packet from ProtocolStack(to 99.11.0.11). |
21:59:32-671 |
ADSL2 |
Ethernet Packet |
Link |
Sending packet from interface 66:65:64:88:18:1B |
21:59:32-671 |
Remote1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 14:53:2F:86:88:13 |
21:59:32-671 |
Remote1 |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
Remote1 |
ICMP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
21:59:32-671 |
Remote1 |
Echo Reply Packet |
Network |
Created Echo Reply packet to 192.168.1.2 |
21:59:32-671 |
Remote1 |
ICMP_packet |
Network |
Sending packet from ProtocolStack (to 99.11.0.1). |
21:59:32-671 |
Remote1 |
Ethernet Packet |
Link |
Sending packet from interface 14:53:2F:86:88:13 |
21:59:32-671 |
ADSL2 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 66:65:64:88:18:1B |
21:59:32-671 |
ADSL2 |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
ADSL2 |
ICMP_packet |
Network |
Packet Received: Network Layer Device is Routable forwarding packet. |
21:59:32-671 |
ADSL2 |
ICMP_packet |
Network |
Forwarding packet from ProtocolStack(to 172.168.0.1). |
21:59:32-671 |
ADSL2 |
Ethernet Packet |
Link |
Sending packet from interface 18:BC:3B:89:1E:3D |
21:59:32-671 |
ADSL |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 2F:41:BE:91:C2:A8 |
21:59:32-671 |
ADSL |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
ADSL |
ICMP_packet |
Network |
Packet Received: Network Layer Device is Routable forwarding packet. |
21:59:32-671 |
ADSL |
ICMP_packet |
Network |
Forwarding packet from ProtocolStack(to 192.168.0.1). |
21:59:32-671 |
ADSL |
Ethernet Packet |
Link |
Sending packet from interface 17:50:A1:11:2E:AE |
21:59:32-671 |
R1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 86:96:4D:62:BD:97 |
21:59:32-671 |
R1 |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
R1 |
ICMP_packet |
Network |
Packet Received: Network Layer Device is Routable forwarding packet. |
21:59:32-671 |
R1 |
ICMP_packet |
Network |
Forwarding packet from ProtocolStack(to 192.168.1.2). |
21:59:32-671 |
R1 |
Ethernet Packet |
Link |
Sending packet from interface C4:8E:66:51:BE:A9 |
21:59:32-671 |
Station4 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 7D:5F:9C:24:56:70 |
21:59:32-671 |
Station3 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 20:4E:93:57:1A:B2 |
21:59:32-671 |
Station2 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 9D:B6:69:19:3A:AE |
21:59:32-671 |
Station1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface A7:AB:51:BC:C1:A5 |
21:59:32-671 |
Station1 |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
21:59:32-671 |
Station1 |
ICMP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
21:59:32-671 |
Station1 |
Echo Reply Packet |
Network |
Echo reply packet received from 99.11.0.11 |
21:59:32-671 |
Station3 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 20:4E:93:57:1A:B2 |
21:59:32-671 |
Station2 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 9D:B6:69:19:3A:AE |
22:05:38-375 |
Station1 |
Echo Request Packet |
Network |
Created Echo Request packet to 200.100.0.1 |
22:05:38-375 |
Station1 |
ARP Discovery Packet |
DataLink |
Created ARP discovery packet to source MAC address for IP 192.168.1.5 |
22:05:38-375 |
Station1 |
ARP_packet |
Network |
Sending broadcast packet from ProtocolStack. |
22:05:38-375 |
Station1 |
Ethernet Packet |
Link |
Sending packet from interface A7:AB:51:BC:C1:A5 |
22:05:38-375 |
Station4 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 7D:5F:9C:24:56:70 |
22:05:38-375 |
Station4 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-375 |
R1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface C4:8E:66:51:BE:A9 |
22:05:38-375 |
R1 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-375 |
R1 |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
22:05:38-375 |
R1 |
ARP Response Packet |
DataLink |
Created ARP Response packet to 192.168.1.2 |
22:05:38-375 |
R1 |
ARP_packet |
Network |
Sending packet from ProtocolStack (to 192.168.1.2). |
22:05:38-375 |
R1 |
Ethernet Packet |
Link |
Sending packet from interface C4:8E:66:51:BE:A9 |
22:05:38-375 |
Station4 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 7D:5F:9C:24:56:70 |
22:05:38-375 |
Station3 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 20:4E:93:57:1A:B2 |
22:05:38-375 |
Station2 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 9D:B6:69:19:3A:AE |
22:05:38-375 |
Station1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface A7:AB:51:BC:C1:A5 |
22:05:38-375 |
Station1 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-375 |
Station1 |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
22:05:38-375 |
Station3 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 20:4E:93:57:1A:B2 |
22:05:38-375 |
Station3 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-375 |
Station2 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 9D:B6:69:19:3A:AE |
22:05:38-375 |
Station2 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-375 |
Station1 |
ICMP_packet |
Network |
Sending packet from ProtocolStack (to 192.168.1.5). |
22:05:38-390 |
Station1 |
Ethernet Packet |
Link |
Sending packet from interface A7:AB:51:BC:C1:A5 |
22:05:38-390 |
Station4 |
Ethernet Packet |
Link |
Recieved and dropped packet at interface 7D:5F:9C:24:56:70 |
22:05:38-390 |
R1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface C4:8E:66:51:BE:A9 |
22:05:38-390 |
R1 |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-390 |
R1 |
ICMP_packet |
Network |
Packet Received: Network Layer Device is Routable forwarding packet. |
22:05:38-390 |
R1 |
ARP Discovery Packet |
DataLink |
Created ARP discovery packet to source MAC address for IP 192.168.0.2 |
22:05:38-390 |
R1 |
ARP_packet |
Network |
Sending broadcast packet from ProtocolStack. |
22:05:38-390 |
R1 |
Ethernet Packet |
Link |
Sending packet from interface 86:96:4D:62:BD:97 |
22:05:38-390 |
ADSL |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 17:50:A1:11:2E:AE |
22:05:38-390 |
ADSL |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-390 |
ADSL |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
22:05:38-390 |
ADSL |
ARP Response Packet |
DataLink |
Created ARP Response packet to 192.168.0.1 |
22:05:38-390 |
ADSL |
ARP_packet |
Network |
Sending packet from ProtocolStack (to 192.168.0.1). |
22:05:38-390 |
ADSL |
Ethernet Packet |
Link |
Sending packet from interface 17:50:A1:11:2E:AE |
22:05:38-390 |
R1 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 86:96:4D:62:BD:97 |
22:05:38-390 |
R1 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-390 |
R1 |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
22:05:38-390 |
R1 |
ICMP_packet |
Network |
Forwarding packet from ProtocolStack(to 192.168.0.2). |
22:05:38-390 |
R1 |
Ethernet Packet |
Link |
Sending packet from interface 86:96:4D:62:BD:97 |
22:05:38-390 |
ADSL |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 17:50:A1:11:2E:AE |
22:05:38-390 |
ADSL |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-390 |
ADSL |
ICMP_packet |
Network |
Packet Received: Network Layer Device is Routable forwarding packet. |
22:05:38-390 |
ADSL |
ARP Discovery Packet |
DataLink |
Created ARP discovery packet to source MAC address for IP 172.168.0.2 |
22:05:38-390 |
ADSL |
ARP_packet |
Network |
Sending broadcast packet from ProtocolStack. |
22:05:38-390 |
ADSL |
Ethernet Packet |
Link |
Sending packet from interface 2F:41:BE:91:C2:A8 |
22:05:38-390 |
ADSL2 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 18:BC:3B:89:1E:3D |
22:05:38-390 |
ADSL2 |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-390 |
ADSL2 |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
22:05:38-390 |
ADSL2 |
ARP Response Packet |
DataLink |
Created ARP Response packet to 172.168.0.1 |
22:05:38-390 |
ADSL2 |
ARP_packet |
Network |
Sending packet from ProtocolStack (to 172.168.0.1). |
22:05:38-390 |
ADSL2 |
Ethernet Packet |
Link |
Sending packet from interface 18:BC:3B:89:1E:3D |
22:05:38-390 |
ADSL |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 2F:41:BE:91:C2:A8 |
22:05:38-390 |
ADSL |
ARP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-390 |
ADSL |
ARP_packet |
Network |
Confirmed Packet is for this Network Layer Device. |
22:05:38-406 |
ADSL |
ICMP_packet |
Network |
Forwarding packet from ProtocolStack(to 172.168.0.2). |
22:05:38-406 |
ADSL |
Ethernet Packet |
Link |
Sending packet from interface 2F:41:BE:91:C2:A8 |
22:05:38-406 |
ADSL2 |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 18:BC:3B:89:1E:3D |
22:05:38-406 |
ADSL2 |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-406 |
ADSL2 |
ICMP_packet |
Network |
Packet Received: Network Layer Device is Routable forwarding packet. |
22:05:38-406 |
ADSL2 |
ICMP_packet |
Network |
Forwarding packet from ProtocolStack(to 172.168.0.1). |
22:05:38-406 |
ADSL2 |
Ethernet Packet |
Link |
Sending packet from interface 18:BC:3B:89:1E:3D |
22:05:38-406 |
ADSL |
Ethernet Packet |
Link |
Recieved and accepted packet at interface 2F:41:BE:91:C2:A8 |
22:05:38-406 |
ADSL |
ICMP_packet |
Network |
ProtocolStack received packet from local Interface. |
22:05:38-406 |
ADSL |
ICMP_packet |
Network |
Packet Received: Network Layer Device is Routable forwarding packet. |
