Раздел 3. Ориентирование на местности

Тема1. Ориентирование направлений

При выполнении геодезических работ на местности возникает необходимость определить положение линии относительно сторон света ( ориентировать линию)

Ориентировать линию — значит определить её место относи­тельно линий, положение которых известно.

На местности ориентируются по сторонам света: северу - югу, вос­току - западу. Мерой ориентирования служат углы — азимуты и румбы, считаемые от направления меридиана. Раз­личают меридианы истинные, или географические, определяе­мые формой Земли и проходящие через ее географические полюсы, и магнитные, определяемые физическими свойствами Земли и околоземного пространства и проходящие через маг­нитные полюсы Земли.

Азимутом направления называют угол, считаемый по ходу часовой стрелки от северного направления меридиана, прохо­дящего через данную точку, до направления из этой точки на предмет. Азимуты изменяются от 0 до 360°. Азимуты , считаемые от географических меридианов, называют гео­графическими, или истинными, и обозначают буквой А; азиму­ты, считаемые от магнитного меридиана, называют магнитны­ми и обозначают А_м.

Румбом направления называют острый угол, считаемый от направ­ления на предмет до ближайшего направления меридиана, про­ходящего через данную точку. Румб обозначают направлением и величиной угла, например: СВ : 56^с08'; ЮВ : 89°59'; ЮЗ:0°0Г; СЗ : 15°00'.

Величина румба изменяется от 0 до 90°.

По известному азимуту направления можно вычислить румб и обратно — по румбу можно вычислить азимут.

В прямоугольной системе координат ориентирование производят относительно оси абсцисс. Угол, отсчитываемый по часовой стрелке от северного направления оси абсцисс до направления данной линии называется дирекционным, измеряется в пределах от 0⁰до 360⁰.

Истинные азимуты на местности определяются путем астрономических наблюдений, магнитные – по направлению магнитной стрелки . Дирекционный угол непосредственно на местности не измеряется; его значение можно вычислить применив поправки: сближение меридианов и склонение магнитной стрелки. Их вычисляет обсерватория, эти данные можно найти на каждой карте.

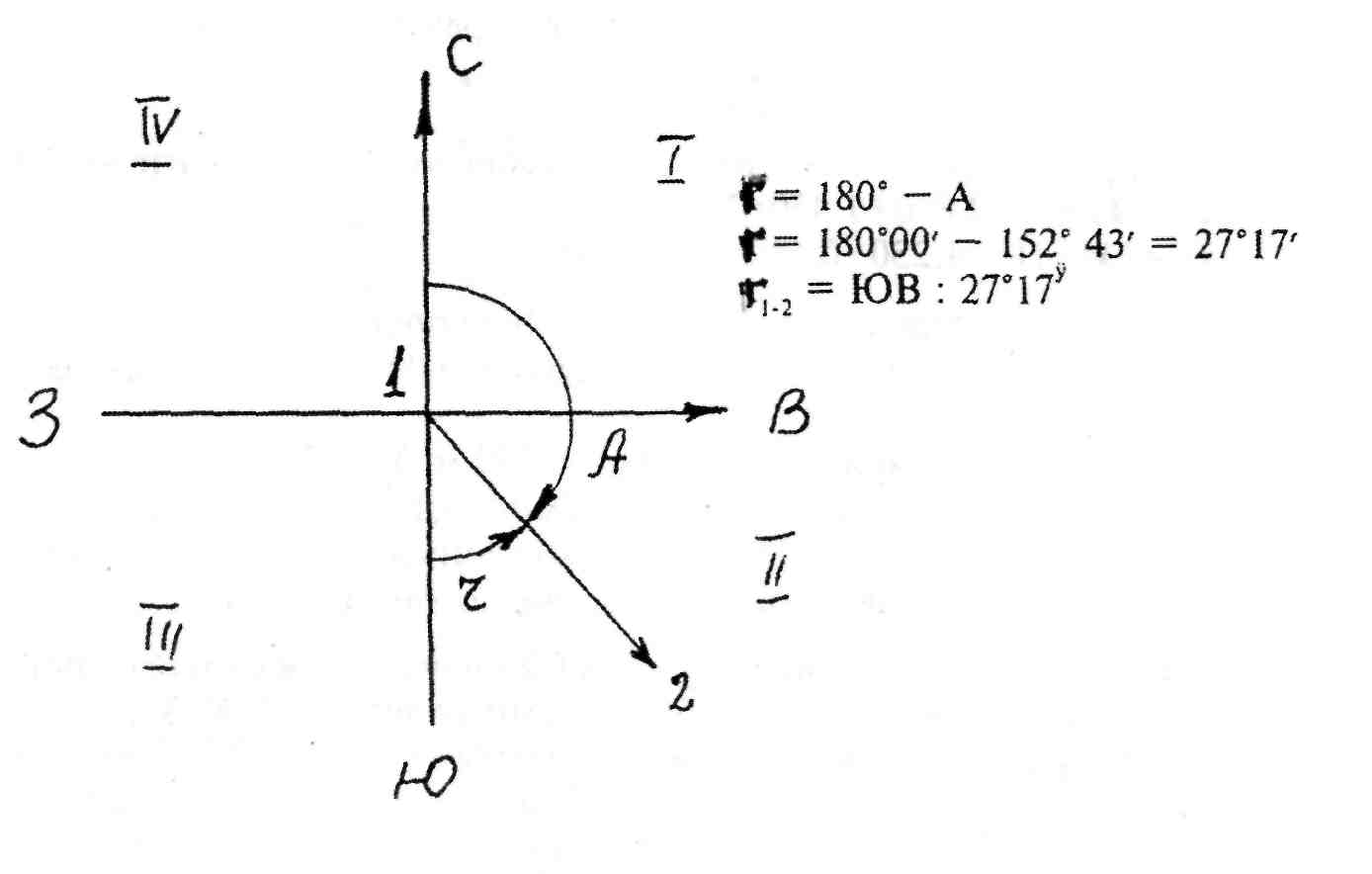

П РИМЕР.Определить румб линии 1-2, если азимут ее равен 152° 43'. Величина азимута говорит, что линия расположена во II четверти. Для второй четверти.

Угол между направлениями магнитного и ис­тинного меридианов называют склонением магнитной стрелки.

Направление магнитного меридиана определяют магнитной стрелкой. Если северный конец магнитной стрелки отклонен от северного направления истинного меридиана к востоку, скло­нение называют восточным, если к западу — западным.

Контрольные вопросы:

1. Какие слова нужно вставить вместо точек в определении « Дирекционным углом линии называется угол, отсчитанный от_______________ до данной линии по направлению часовой стрелки»?

а) северного направления географического меридиана; б) осевого меридиана зоны; в) южного направления магнитного меридиана; г) ближайшего направления меридиана;

2. Каково наименование румба, если азимут линии находится в пределах 180⁰ - 270⁰ ?

а)СЗ; б)ЮВ; в)ЮЗ; г) СВ;

3. Азимут линии находится в пределах 90⁰- 180⁰. Каково градусное значение румба r?

а) r⁰= А⁰; б)r⁰= 180⁰-А⁰; в) r⁰= А⁰ - 180⁰ ; г)r⁰= 360⁰ - А⁰;

4. Каково градусное значение азимута (А⁰) для линии румба СВ: r⁰ ?

а))А⁰= 180⁰- r⁰; б) А⁰ = 360⁰ -r⁰ ; в) А⁰ = 180⁰ +r⁰; г) А⁰ = r⁰;

5. Каково название румба линии и его величина, если азимут определяется по формуле

А⁰ = 360⁰ -r⁰ ?

а)СЗ:r⁰; б)ЮЗ:r⁰; в) ЮВ:r⁰; г) СВ:r⁰;
