Федеральное государственное образовательное учреждение среднего профессионального образования «калининградский государственный колледж градостроительства»
С.И. Овсянникова
Л.А. Савостин
Е.И. Усачева
ОСНОВЫ ГЕОДЕЗИИ
пособие
для студентов заочной формы обучения
(часть 1)
2010
Авторы: Овсянникова С.И., Савостин Л.А., Усачева Е.И.
Овсянникова С.И., Савостин Л.А., Усачева Е.И. Основы геодезии: пособие для студентов заочной формы обучения / Овсянникова С.И., Савостин Л.А., Усачева Е.И. : ФГОУ СПО КГКГ, 2010. – с.: ил., табл., рис.
Рассмотрено и рекомендовано к печати на заседании научно-методического совета
Методические указания предназначены для студентов заочной формы обучения по специальности 270 103.
Фгоу спо кгкг
2009 г.
1 Тема. ОБЩИЕ СВЕДЕНИЯ.
1. Понятие о форме и размерах Земли.
2. Изображение земной поверхности на плоскости.
Цели:
Изучив данный материал, вы:
получите представление о форме и размерах Земли, о том, как земную поверхность изображают на плоскости;
сможете определять географические и геодезические координаты, отличать план местности от карты.
1. Форма и размеры Земли

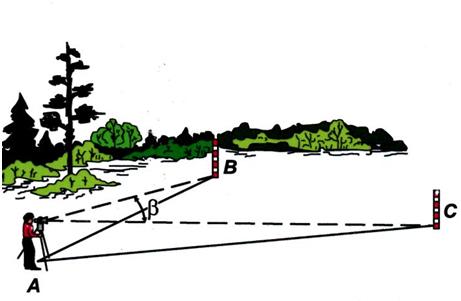

Геодезия – наука об измерениях, производимых для определения формы и размеров Земли и изображения ее поверхности на плоскости.
Общую фигуру Земли образует основная уровенная поверхность.
Уровеннойназывают поверхность, которая пересекает отвесные линии под прямым углом. Теоретически такая поверхность может быть образована около любой заданной точки (рис. 1)Спокойную поверхность морей вместе с ее мысленным продолжением под материками приняли за основную уровеннуюповерхность. Идеальную фигуру, ограниченную основной уровенной поверхностью, называют геоиди принимают за общую фигуру Земли.
Общую фигуру Земли невозможно выразить математическими формулами: Ввиду этого за фигуру Земли принимается эллипсоид вращения или сфероид.
Для территории России с 1946 г. используют эллипсоид, вычисленный к 1940 г. под руководством профессора Ф. Н.Красовского и профессора А. А. Изотова. Его размеры: большая полуось Земли – а=6 378 245 м., малая полуось Земли - ƅ = 6 356 863 м.
Сжатие =
В некоторых геодезических и картографических работах Землю принимают за шар с радиусом R=6371 км.
Одной из систем координат, с помощью которых можно определять положение точек на поверхности Земли, является система географических координат. Для этого используют линии меридианов и параллелей.
Меридианомданной точки называют линию пересечения поверхности Земли плоскостью, проходящей через ось вращения Земли и данную точку. Меридианы на сфероиде имеют форму эллипса. На рисунке 1линия PNEР' изображает меридиан Гринвичской астрономической обсерватории в Англии; его считают для всех стран мира начальным. Кривая РМQР' — меридиан точки М.
П араллельюданной точки называют линию пересечения поверхности Земли плоскостью, перпендикулярной оси вращения Земли и проходящей через данную точку.
рис. 1
На рисунке 1 линия ЕQТ изображает экватор, а линия NМА – параллель данной точки.
Широтой точкиназывается угол, составленный отвесной линией, опущенной из данной точки на плоскость экватора.
Долготой точки называется двухгранный угол, образованный начальным меридианом и меридианом данной точки.
Положение любой точки на поверхности земли можно определить по результатам геодезических измерений ( геодезические координаты) . Систему геодезических координат образуют две взаимно перпендикулярный линии, лежащие в горизонтальной плоскости. Ось абсцисс совмещают с осевым меридианом зоны, ось ординат с параллелью. Они образуют координатные четверти, которые номеруются по часовой стрелке. Положение точки 1 определяется координатами х1и у1. Начало координат расположено на пересечении координатных осей. В зависимости от четверти, перед координатами ставятся знаки «+» и « - «.
Для полной характеристики положения точки необходимо знать еще третью координату – высоту.
Высотой точки называется отвесное расстояние от данной точки до уровенной поверхности (см. рисунок). Высоты бывают относительные, абсолютные и условные.
Счет абсолютных высот ведется от исходной уровенной поверхности – среднего уровня океана. В России это нуль Кронштадского футштока ( см. рисунок).
Условной высотой называют отвесное расстояние от точки до любой условной уровенной поверхности, принятой за нулевую.
Р
Относительной высотой или превышением h точки называется высота её над другой точкой ( точка Н2 над точкой Н1).
Контрольные вопросы:
1.Какими буквами на чертеже обозначен меридиан точки М?
а) NМА ; б) ЕQТ; в) РМQР'; г) PNEР';
2. Какими буквами на чертеже обозначена широта точки М?
а) МОЕ, б) МОQ, в) ЕОМ, г) МQР';
3. Какими буквами на чертеже обозначена долгота точки М?
а)NМА; б) ЕОМ; в)NВМ; г) РВМ;
4. Какими буквами на чертеже обозначена параллель точки М?
а) МАР, б) МВN; в) МОQ; г) МА N;
