5 Розрахунок основних режимів роботи мережі
Метою даного розділу є визначення уточненого потокорозподілу і напруг на шинах підстанцій в нормальному та післяаварійному режимах роботи мережі з врахуванням втрат потужності в лініях і трансформаторах і зарядної потужності ліній.
Основними розрахунковими режимами є режими найбільших і найменших навантажень, а також найбільш важкі післяаварійні режими, які виникають при вимкненні окремих ліній і трансформаторів. Вихідними даними для розрахунку є схема електричної мережі й параметри її елементів, навантаження підстанцій і задані рівні напруг на шинах джерела живлення, які визначають з умови зустрічного регулювання напруги [2].
На рисунку 5.1 зображена принципова схема вибраного варіанта районної мережі.
Рисунок 5.1 – Принципова схема мережі
На підставі принципової схеми складаємо схему заміщення (рисунок 5.2).

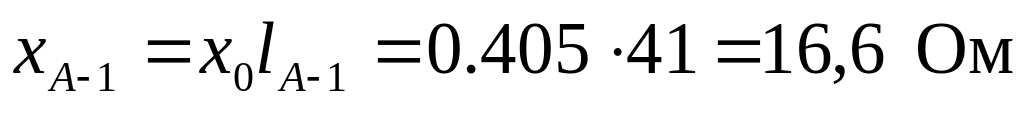

Розрахункові параметри r, x, b ліній визначимо через погонні параметри і довжини ліній:
; ; .
Для лінії А-1 з проводом АС–240 :
; ; ;
;
;
.
Для лінії А-2 з проводом АС–240 :
; ; ;
;
;
.
Для лінії 1–2 з проводом АС–70:
; ; ;
,
;
.
Рисунок 5.2 – Схема заміщення мережі
Визначимо параметри схем заміщення трансформаторів за довідковими даними [4].
Трансформаторна підстанція ПС-1.
Технічні характеристики триобмоткових трансформаторів ТДТН-40000/110 :
Для двох паралельно працюючих трансформаторів:
;
Трансформаторна підстанція ПС-2.
Технічні характеристики двообмоткових трансформаторів ТРДН-25000/110 :
;
Для двох паралельно працюючих трансформаторів:
;
5.1 Розрахунок режиму максимальних навантажень
Розрахунок режиму виконаємо в два етапи. На першому етапі визначимо розподіл потужностей з врахуванням втрат потужності в лініях і трансформаторах та зарядної потужності ліній. На другому етапі розрахуємо напруги на шинах підстанцій.
5.1.1 Визначення потокорозподілу в кільцевій мережі
Для розрахунку потокорозподілу в кільцевій мережі спочатку визначимо розрахункові потужності підстанцій 1, 2 з врахуванням втрат потужності в трансформаторах.
Трансформаторна підстанція ПС-1:
;
;
;
;
;
;
;
;
;
;
;
.

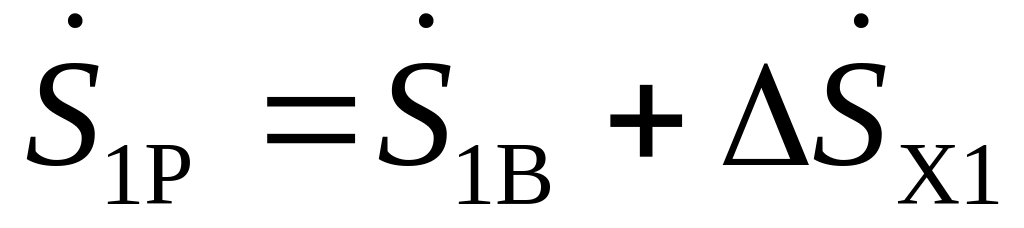

Розрахункова потужність підстанції ПС-1
,
,
.
Трансформаторна підстанція ПС-2:
;
;
.
Розрахункова потужність підстанції ПС-2
,
,
.
Визначимо наближений розподіл потужностей в кільцевій мережі, розрахункова схема якої зображена на рисунку 5.3. Спряжені комплексні опори ліній кільцевої мережі відповідно дорівнюють:
; .
Рисунок 5.3 - Розрахункова схема кільцевої мережі
Потужності головних ділянок розрахуємо за правилами моментів:
З рівняння балансу потужності для вузла 1 розрахуємо потужність на ділянці 1-2
Проводимо перевірку балансу потужностей:
;
+ = + =
5.1.2 Визначення уточненого потокорозподілу
Визначимо уточнений розподіл потужностей з врахуванням втрат потужності в лініях і зарядної потужності ліній, умовно роділивши кільцеву мережу в точці розподілу потужностей (рисунок 5.4).
Рисунок 5.4 – Розрахункова схема
Ділянка А-1:
;
;
;
;
;
.

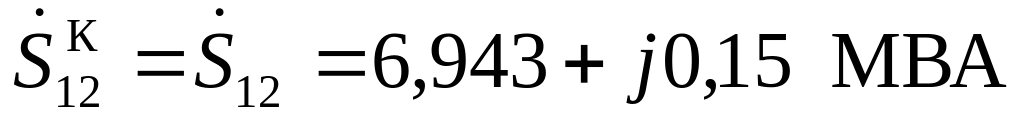

Ділянка 1-2:
;
;
;
;
;
.
Ділянка А-2:
;
;
;
;
;
;
Перевіряємо баланс реактивної потужності:
;
.
Баланс реактивної потужності забезпечується.
