39. Поправка за рельеф. Аномалии Буге с поправкой за рельеф
Мы уже говорили, что в районах с сильно пересеченным рельефом поправка за
промежуточный слой становится слишком грубым приближением и возникает
необходимость учитывать влияние рельефа с помощью введения дополнительной
поправки.
Такая поправка называется топографической или за окружающий рельеф.
Очевидно, что для ее вычисления нужно иметь данные об окружающем рельефе. Как правило, для вычисления этой поправки используют специальные компьютерные программы; раньше применялись палетки.
Суммарная поправка за высоту и промежуточный слой И рельеф называется поправкой Буге:
δgБ=δgh+δgσ + δgp=(0.3086−0.0419σ)h+ δgp
Целью ввода поправки Буге- получить картину варивции силы тяжести, зависящую только от горизонтальной неоднородности распределния плотностей горных пород , залегающих ниже поверхности нормального сфероида. После введения этих поправок получают уточненное (по сравнению с выражением аномального поля силы тяжести Δga = gн - γ) выражение для аномального значения силы тяжести , получившее название аномалии Буге:
ΔgБ=gн+0.3086h−0.0419δh + δgp – γ
Профили и карты аномалий силы тяжести в редукции Буге являются основным материалом для последующей интерпретации гравиразведочных данных.
40. Избыточная плотность аномалеобразуещего тела и ее связь с аномалиями наблюденного гравитационного поля
Гравитационные аномалии возникают только в том случае, если горные породы,
слагающие земную кору, имеют неоднородности.
В гравиметрических задачах частоиспользуется понятие избыточной
плотности: это разность междуплотностью вмещающих пород и плотностью структур, создающих аномалию.
✔ Избыточная плотность может быть как положительной так и отрицательной
Распределение аномалий силы тяжести на поверхности земли подчиненно определенным закономерностям . В районах , сильно припрднятых над уровнем моря (молодые складчатые сооружения ), аномалии имеют натбольшее отрицательное значение ( до -400 мГал). В равнинных районах , где отметки рельефа не очень сильно отклоняются от уровня моря, аномалии изменяются от -100 до + 100 мГал( в среднем они около нуля). На акваториях морей и океанов аномалии, как правило, положительные; в районах глубоководных океанических впадин они могут достигать +400 мГал.
Обьяснение такому распределению аномалий силы тяжести можно дать, опираясь на представлении из сейсмологии о том , что мощность верхней оболочки Земли – земной коры- колеблется в пределах 10-80 км. График распределения аномалий силы тяжести в редукции Буге в зависимости от мощности земной коры приведен на рис 14.3.
Большую роль при вычислении аномалий Буге играет правильный выбор плотности промежуточного слоя. При слишком завышенной, либо слишком заниженной плотности получается отрицательная, либо положительная корреляция поля и высотных отметок.
Наибольшие положительные значения аномалий соответствуют областям акваторий, где мощность земной коры минимальна и высооплотные породы верхней мантии находятся близко к поверхности. в геосинклинальных областях , где мощность коры максимальны и мантия погружена на большую глубину , аномалии имеют наибольшие отрицательные значения . в платформенных областях мощность земной коры не превышает в 30-40 км и знаечния аномалий находятся в пределах +-100 мГал. таким образом, уже по общему характеру гравитационного поля ( знаку и ведичине аномалий) предоставляется возможность выделить платформенные и геосинклинальные области.
41. Пример геологического разреза, порождающего положительную аномалию в наблюденном поле силы тяжести
42. пример геологического разреза, порождающего отрицательную аномалию в наблюденном поле силы тяжести

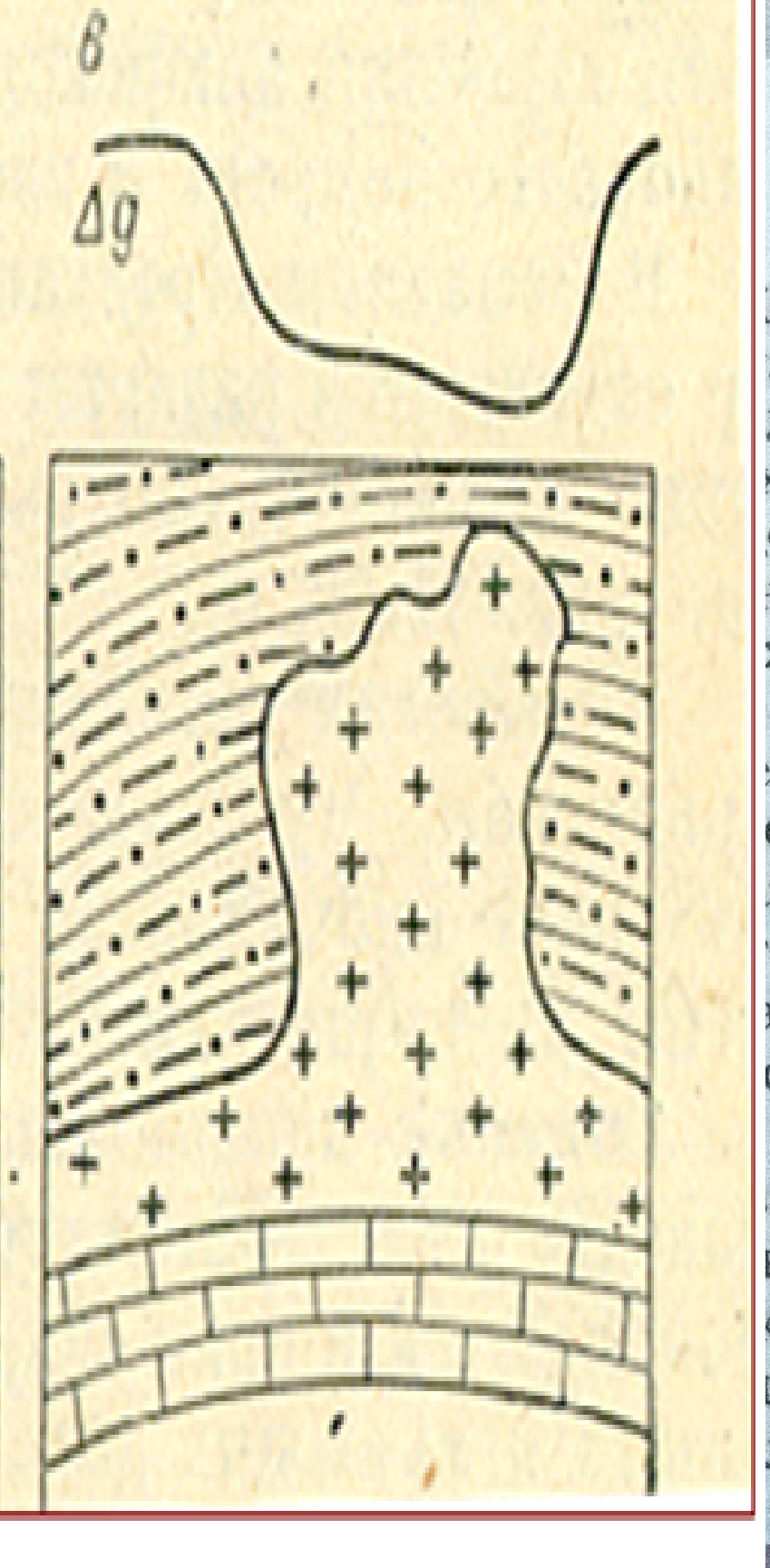

в)минимум
силы тядести над соляным куполом
43. пример геологического разреза, порождающего локальную отрицательную аномалию на фоне более крупной положительной аномалии наблюденном поле силы тяжести
??????
