4. Реализация схемы распределения выходного кода комбинационного устройства по двум каналам
Для реализации распределения выходного сигнала комбинационного устройства по двум каналам нам понадобится два восьмиразрядных параллельных регистра и устройство распределения синхроимпульсов для этих регистров. На один из регистров синхроимпульс будет подаваться в случае чётного значения счётчика, на другой - в случае нечётного.
Р
егистр.

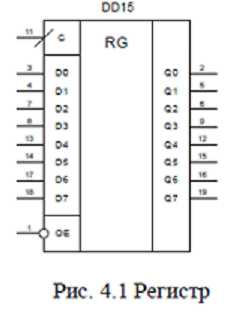

Выберем для устройства регистр серии
1533. Воспользуемся микросхемой КР1533ИР22.
Микросхема представляет собой 8-разрядный
параллельный регистр на D-триггерах
с обшим входом сброса и входом разрешения
записи.
11 - вход синхронизации;
3,4,7,8,13,14.17,18 - информационные входы;
1 - вход разрешения записи;
20- питание -5В;
10-общий.
Р
аспределитель
синхроимпульсов. Распределитель
синхроимпульсов - это. по сути,
комбинационное устройство. Нам необходимо
подавать синхроимпульс на первый регистр
только при нечётном значении счётчика,
а на второй только при четном. Входными
переменными этого устройства являются
два сигнала: сигнал от
генератора тактовой частоты и сигнал
с выхода счётчика Q0.
определяющий чётность-нечетность
значения счётчика (0-чётное. 1 -нечётное).
Таким образом, логические выражения
для выходов распределителя будут
следующими: F1=F*Q0
F2=F*Q0'
5. Разработка принципиальной электрической схемы на основе базиса ттлш
Н
а
этом этапе соберём схему всего устройства

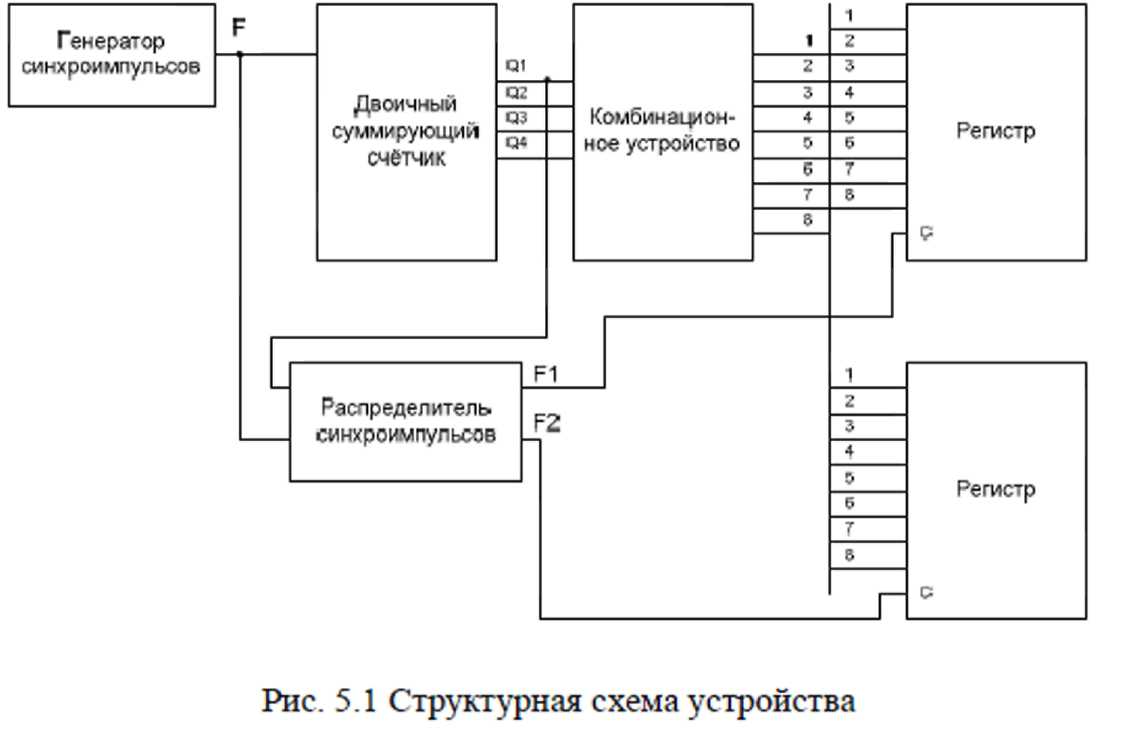

воедино. Структурная схема устройства
приведена на рисунке 5.1.
Используем в устройстве логику ТТЛШ серии 1533 отечественного производства. Её преимуществом является доступность и более высокое быстродействие в сравнении с ТТЛ логикой. Так как максимальное быстродействие ТТЛШ серии 1533 - 70 МГц, а заданная частота синхронизации 24 МГц то для данного устройства, при использовании серии 1533 частота не является критичной . Для выбора конкретной логики, воспользуемся справочником. Схема электрическая принципиальная и перечень элементов находятся в приложении 1.
Заключение
Таким образом, мы получили цифровой автомат, способный преобразовывать двоичный код в комбинационный код, и, анализируя характера входного кода, направлять этот код по одному из двух имеющихся информационных каналов. Также мы получили знания и навыки в области разработки и проектирования цифровых электронных устройств.
