2. Прокладка труб с применением способа горизонтального бурения.

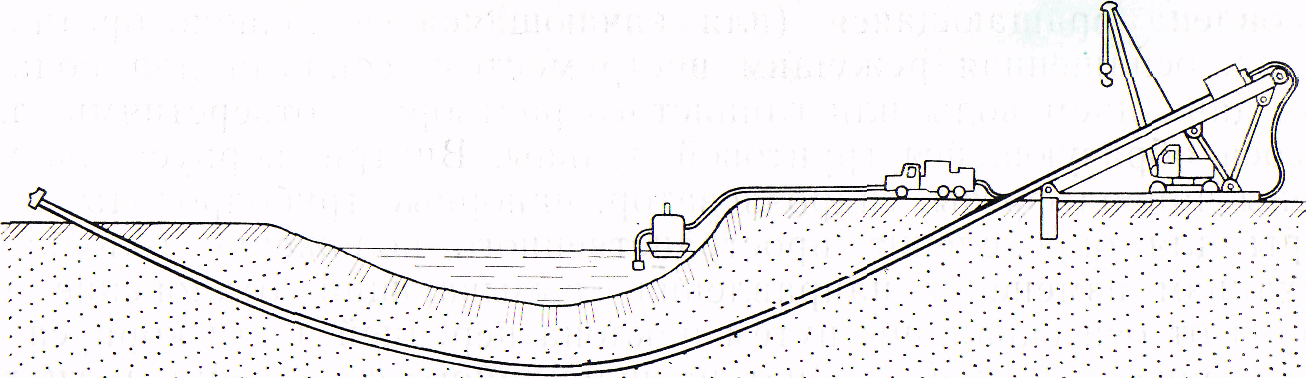

Методы и оборудование для сооружения переходов через водные препятствия путем разработки траншеи с последующей укладкой в нее трубопровода характеризуются значительными объемами земляных работ, что вносит порой нежелательные и необратимые изменения в рельеф местности, изменяет гидрореологический режим рек, затрудняет судоходство. Бестраншейная прокладка трубопроводов под водоемами методом направленного бурения является наиболее перспективной в технико-экономическом и экономическом аспектах. Суть ее, например, при сооружении перехода под рекой, заключается в том, что на одном из ее берегов на расстоянии 40—60 м от линии берега начинают бурение наклонной скважины с одновременной подачей в нее трубопровода. Бурение ведут по кривой (чаще всего по дуге окружности) на 8—20 м ниже дна реки и заканчивают его на противоположном берегу выходом забойной буровой головки на поверхность на таком же примерно расстоянии от линии берега. Глубину бурения выбирают из такого расчета, чтобы трубопровод оказался расположенным вне зоны возможных русловых изменений.
Проходческий комплекс
состоит из наклонной буровой вышки,
забойной буровой головки, системы
определения места положения и
пространственной ориентации забойной
буровой головки под землей, системы
управления направлением ее движения,
системы энергообеспечения буровой
головки и других механизмов комплекса,
комплекта быстросборных инвентарных
трубопроводов, располагающихся при
бурении внутри прокладываемого
трубопровода и служащих для связи
забойной буровой головки с системами
энергообеспечения и другими системами,
системы приготовления и циркуляции
глинистого раствора, системы гидроэвакуации
грунта и других вспомогательных систем.
Прокладка трубопроводов может вестись в несколько проходов (2—3 и более). Сначала бурят пионерную скважину, затем ее постепенно расширяют последующими проходами. Под дном прокладывается труба-кожух, в которую протаскивается рабочая труба; межтрубное пространство заполняется цементным раствором или другим материалом.
Метод бестраншейной проходки направленным бурением может быть применен при прокладке трубопроводов и коллекторов под реками, озерами, болотами, различными инженерными сооружениями, в том числе под другими трубопроводами при обустройстве нефтегазопромыслов, при прокладке трубопровода с берега в открытое море под полосой прибоя, при соединении шельфового трубопровода с береговым и т. д.
3.Таблица функций неисправностей объекта диагноза.
Модель объекта можно представить в табличном виде при этом предположить что существует совокупность проверок (тестовых воздействий)
Все возможные состояния объекта состояние объекта
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Для решения вопросов об обнаружении любой неисправности необходимо различие между значениями во всех колонках. Для реализации св-в различения необходимо попарное различие во всех колонках.
Основное назначение таблицы: 1)Построение алгоритмов диагноза при проектирование систем диагноза 2) Построение физической модели объекта при реализации этих систем.
