10. Горизонтальные отстойники, их конструкция и принципы, лежащие в основе их расчета.
Отстойники предназначены для предварительной очистки воды от грубоднсперсных примесей и с коагулированной взвеси.
В практике водоподготовки используются горизонтальные, вертикальные, радиальные и тонкослойные отстойники. Расчет отстойников необходимо производить для двух периодов: минимальной мутности при минимальном зимнем расходе и для наибольшей мутности при наибольшем расходе воды, соответствующем этому периоду. Расчет горизонтальных отстойников.
Рнс. 13.36. Горизонтальный отстойник:
1 - подача исходной воды; 2 - отвод очищенной воды; 3 - отвод осадка; 4 - распределительные карманы; 5 - распределительные решетки; 6 - зона накопления осадка; 7 - зона отстаивания
Сбор осветленной воды производят системой горизонтально расположенных труб или желобов с затопленными отверстиями или треугольными водосливами. Скорость движения осветленной воды в конце желобов и труб принимают 0,6-0,8 м/с, в отверстиях - 1 м/с. Отверстия в желобе располагают на 5-8 см выше дна желоба, а в трубах - горизонтальных по оси. Расстояние между осями труб или желобов принимают не более 3 м.
Удаление осадка из отстойника рекомендуется производить гидравлическим способом, по возможности без выключения отстойника из работы. Средняя концентрация взвешенных веществ в воде, поступающей в отстойник, ориентировочно определяется по количеству взвешенных веществ в исходной воде, коэффициену, принимаемому для очищенного сернокислого алюминия равным 0,55, для неочищенного - 1,2 для хлорного железа - 0,7; дозе коагулянта по безводному продукту; цветности исходной воды в градусах; количеству нерастворимых в воде взвешенных веществ, вносимых вместе с известью.
11. Тонкослойные отстойники, область их применения, особенности конструкции и расчета.
Расчет тонкослойных отстойников.

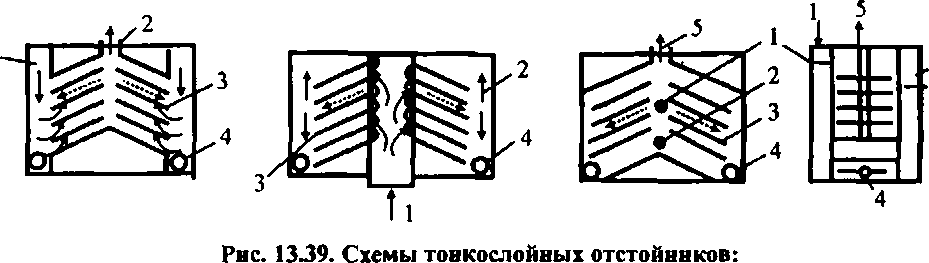

Тонкослойные отстойники (рис. 13.39) - представляют собой модули различных конструкций с близко расположенными друг к другу полками, на которых оседает взвесь. Глубина осаждения в таких конструкциях не превышает 70+100 мм.
а
- противоточная, б - прямоточная, в -
перекрестная. 1 - подача исходной воды;
2 - отвод осветленной воды с противоположного
от ввода кармана; 3 - тонкослойные модули,
4 - трубопровод удаления осадка, 5 - отвод
нефтепродуктов и взвеси с р < 1 т/м3
Расчет тонкослойных отстойников заключается в определении геометрических размеров элементов отстойника при заданных гидравлических нагрузках, качестве исходной воды и требуемой степени очистки. Гидравлическая нагрузка (q), характеризуемая удельным расходом, измеряемым в м3/чм2, или скоростью потока (v) в тонкослойных модулях, измеряемой в м/ч, устанавливается в результате технологических экспериментов. На практике значения последней при безреагентном отстаивании принимаются в пределах от 0,6+1,5 м/ч (для маломутиых цветных вод) до 1,5+2,5 м/ч (для мутных вод).
По принятым значениям скоростей потока в тонкослойных ячейках и соотношению между шириной (В) и высотой (Н) прямоугольной ячейки В/Н= 1+20 (при Н= 6+20 см) определяют:
удельную нагрузку на ячейку по осветляемой воде ;общее количество ячеек:
Продолжительность отстаивания воды в модулях зависит от гидравлической крупности частиц взвеси в исходной воде, глубины осаждения и угла наклона пластин.
