Лабораторная работа №51

Министерство Образования Российской Федерации

Санкт-Петербургский Государственный Электротехнический Унивирситет «ЛЭТИ»

Кафедра МОЭВМ

Отчёт по лабораторной работе №5

Уровень приложений: протколы TELNET и SNMP

Выполнил: Рыжок М.С..

Группа: 3341

Санкт-Петербург

2006

Схема сети

Порядок выполнения работы:

1. На хосте Chief запустим SNMP-агента с параметрами:

Порт: 161

Имя группы доступа : Group1

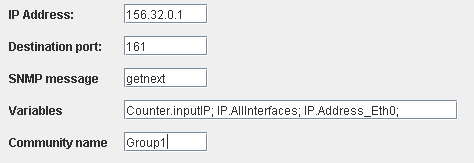

2. Выполним SNMP-запрос c Service на Chief:

Результат:

Service SNMP Protocol Data Application Received getResponse: 'Counter.InputIP=1' , 'IP.AllInterfaces=eth0' , 'IP.Address_Eth0=156.32.0.1'

3. Выполним SNMP-запрос с Service на Chief:

Результат:

Service SNMP Protocol Data Application Received getResponse: 'Counter.OutputIP=2' , 'IP.ARPTable=156.32.127.254 78:24:9B:BC:65:60 Dynamic' , 'IP.SubnetMask_Eth0=255.255.0.0'

При последовательном просмотре таблицы объектов следующим оказался маршрутизатор R1. В консоль вывелись его параметры.

4. Изменим на Chief IP, маску и шлюз:

До изменения После изменения

Восстановим прежние значения при помощи set-запроса:

Variables:ip.address_eth0="156.32.0.1"; ip.DefaultGateway="156.32.127.254"; IP.SubnetMask_Eth0="255.255.0.0"

Результат:

Trying to send set-Request with variables: {ip.address_eth0="156.32.0.1"; ip.DefaultGateway="156.32.127.254"; IP.SubnetMask_Eth0="255.255.0.0"} from Service to 156.32.0.5:161

Service SNMP Protocol Data Application Sending setRequest message `00 45 02 02 00 00 01 03 00 05 67 72 6F 75 70 03 00 04 00 02 00 0A 31 35 36 2E 33 32 2E 30 2E 31 03 00 03 00 02 00 0E 31 35 36 2E 33 32 2E 31 32 37 2E 32 35 34 03 00 05 00 02 00 0B 32 35 35 2E 32 35 35 2E 30 2E 30` to 156.32.0.5:161

Service UDP Protocol Transport Created UDP packet for 156.32.0.5:161.

****************************************************************************************************************

The following is a record of the last Transactions movements.

****************************************************************************************************************

Service ARP Discovery Packet DataLink Created ARP discovery packet to source MAC address for IP 64.2.0.2

Service ARP_packet Network Sending broadcast packet from ProtocolStack.

Service Ethernet Packet Link Sending packet from interface 59:2E:51:9B:40:C4

Boss_R Ethernet Packet Link Recieved packet at interface 76:61:C4:52:27:C7

Boss_R ARP_packet Network ProtocolStack received packet from local Interface.

*************************************************************************************************************

R-S-C IP_Packet Network Forwarding packet from ProtocolStack(to 156.32.0.5).

R-S-C Ethernet Packet Link Sending packet from interface 78:24:9B:BC:65:60

Chief Ethernet Packet Link Recieved packet at interface 9A:56:A9:98:8D:28

Chief IP_Packet Network ProtocolStack received packet from local Interface.

Chief IP_Packet Network Confirmed Packet is for this Network Layer Device.

Chief UDP Protocol Transport UDP packet received from 64.2.0.1:3000 message: "

Проверим результаты SNMP get-запрсом:

Результат:

rying to send get-Request with variables: {ip.address_eth0; ip.DefaultGateway; IP.SubnetMask_Eth0;} from Service to 156.32.0.1:161

***************************************************************************************************

The following is a record of the last Transactions movements.

***************************************************************************************************

Service SNMP Protocol Data Application Sending getRequest message `00 19 02 02 00 00 02 01 00 05 67 72 6F 75 70 03 00 04 00 03 00 03 00 03 00 05 00` to 156.32.0.1:161

Service UDP Protocol Transport Created UDP packet for 156.32.0.1:161.

**********************************************************************************

Service SNMP Protocol Data Application Received getResponse: 'IP.Address_Eth0=156.32.0.1' , 'IP.DefaultGateway=156.32.127.254' , 'IP.SubnetMask_Eth0=255.255.0.0'

**********************************************************************************

5. На Service запустим TELNET-сервер:

Порт: 20

Пароль:123123

6. На Manager1 запускаем TELNET-клиента:

Вводим адресс сервера: 64.2.0.1

Порт: 20

Login: root

Password: 123123

Просмотрим записи в таблице маршрутизации:

Удалим запись из таблицы:

Добавим статическую запись ARP:

7. Запустим на Manager1 telnet сервер с портом -34 и паролем -34

С Service зайдём на Manager1 и запустим SNMP агента:

Проверим работоспособность SNMP-сервера:

С Service пошлём get – запрос:

Результат:

Trying to send get-Request with variables: {ip.allinterfaces;} from Service to 117.168.0.5:161

****************************************************************************************************************

The following is a record of the last Transactions movements.

****************************************************************************************************************

Manager1 Telnet Protocol Data Application Server: client closed connection

Manager1 TCP Protocol Transport Server awaiting connection timeout! Now server is listening to port: 34.

service SNMP Protocol Data Application Sending getRequest message `00 11 02 02 00 00 03 01 00 05 67 72 6F 75 70 03 00 01 00` to 117.168.0.5:161

Service UDP Protocol Transport Created UDP packet for 117.168.0.5:161.

*****************************************************************************

Service SNMP Protocol Data Application Received getResponse: 'IP.AllInterfaces=eth0'

Manager1 SNMP Protocol Data Application SNMP agent closed connection.

Manager1 UDP Application Transport Application is now listening on port 161.

Manager1 SNMP Protocol Data Application SNMP agent listen on port 161
