Видеоскопы

Тоже входят в группу оптическихприборов

Отличие от эндоскопа: объект видно (видеоскоп) с помощью телекамеры. В эндоскопе объект освещается источником света и рассматривается в окуляре с помощью оптических систем

На Рис.2.12.4 приведен внешний вид стандартного телевизионного видеоскопа мягкого типа.

Предназначен для

осмотра и диагностики труднодоступных мест багажа, грузов, конструкцинных узлов и пустот, а также различных емкостей, имеющих малые входные отверстия, в том числе неосвещенных.

Видеоскоп может использоваться для осмотра цистерн, бензобаков и других емкостей с ГСМ и взрывоопасными жидкостями с возможностью записи видеоинформации фрагментов обследуемого объекта и с последующим её воспроизведением

Основные технические параметры:

• диаметр рабочей части: 10 мм;

• длина рабочей части: от 1000 до 5000 мм;

• угол направления оптической системы: 0°;

• угол поля зрения по горизонтали: 40°;

• напряжение питания: 12В;

• размер устройства отображения (монитора) по диагонали: 4 дюйма;

• время непрерывной работы: не менее 2,5 часа.

Состав комплекта:

• видеоскоп технический;

• универсальный блок записи и отображения информации;

• аккумуляторный блок питания;

• кабели соединения и питания;

• кейс укладочный.

5. Щупы досмотровые –

металлические стержни особой закалки разных диаметров и длины, бывают с отверстием специальной формы для забора проб из вложений прокалываемых объектов (мягких и картонных упаковок, сидений в транспортных средствах, сыпучих грузов и т.д.);

Для поиска скрытых вложений в "мягких" упаковках (в мешках, тю­ках, картонных коробках и т.п.), сидениях, подлокотниках и подголовниках авто­машин, купе и кают, отдельных видах пакетированных грузов в таможенной прак­тике

Таким образом,

Принцип работы: поиск скрытых вложений в мязких упаковках, сидениях тр средств, багаже пассажира забором проб внутреннего содержания с помощью металлических стержней

Комплект досмотровых щупов КЩ-3 предназначен для поиска посторонних твёрдых предметов и упаковок в сыпучих и мягких средах. Имеет возможность забора проб контролируемых сред. Могут использоваться в комплекте со средствами для обнаружения взрывчатых и наркотических веществ. Сменные щупы наворачиваются на пластмассовую ручку. Комплект хранится и переносится в пенале. В комплект входит 3 сменных щупа: длинной 250 мм, 500 мм, 850 мм; диаметром 3 мм, 4 мм, 5 мм.

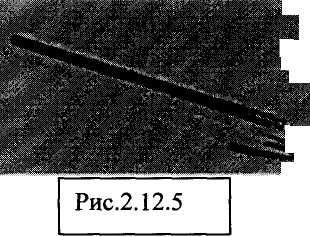

Рис.2.12.5 Комплект досмотровых щупов КЩ-3.

6. Карманные электрофонари-

Применяются в качестве приборов, для освещения досматриваемых объектов.

Принцип работы:

Освещение объектов на расстоянии до 100 – 150 м. сфокусированным ярким пучком света

Используются как карманные электрофонари обычного бытового назначе­ния, так и специальные досмотровые фонари, имеющие хорошо сфокусированный яркий пучок света и позволяющие со значительных расстояний (до 100-150м) ви­зуально рассматривать плохо освещенные объекты, места, предметы и надписи.

Их особенность в устойчивости к повышенному воздействию влаги и механических нагрузок. Сила света - от 20000 до 60000 кд* (в зависимости от модификации). Плавное зажигание лампы-фары. Питание от батареи аккумуляторов типоразмера D. Индикация разряда аккумуляторов. Отключение питания при разряде аккумуляторов. Зарядка аккумуляторов без извлечения из фонаря.

Комплект поставки включает:

- фонарь,

- батарею аккумуляторов,

- зарядное устройство,

- чехол-темляк.

Типы профессиональных аккумуляторных досмотровых фонарей-прожекторов: ФД-3, ФД-4, ФД-5.

* КД- кандела: единица измерения силы света
