Частина 2. Загальні відомості про швейні машини
2.1. Пристрій швацької машини

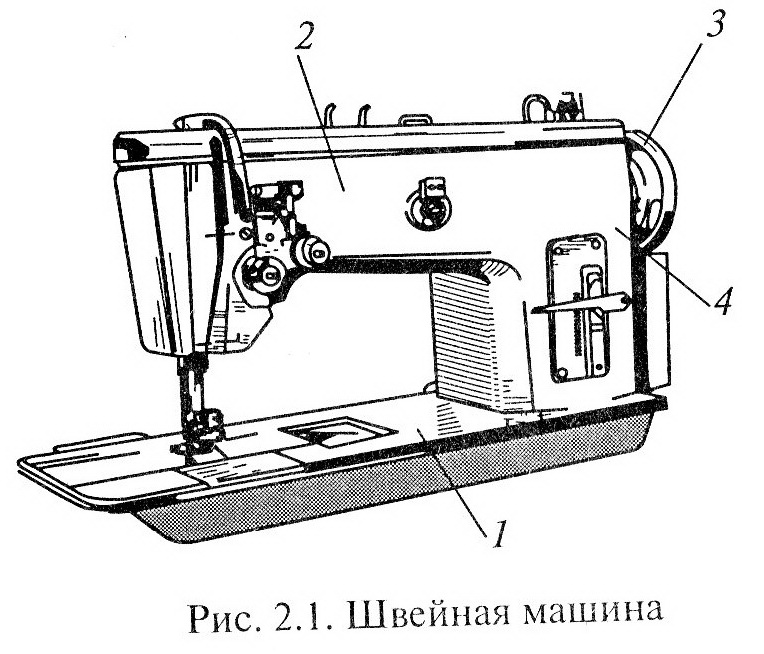

Голівка швацької машини є корпусом, що складається з платформи / (мал. 2.1) і рукави 2, в якому розміщені деталі машини. Вертикальна частина рукава називається стійкою 4. Швацька машина має єдиний приводний (головний) вал, на вільному кінці якого закріплюється шків 3 (маховик). Головний вал наводить в рух робочі органи машини.
Робочими органами або робочими інструментами машини називають деталі машини, що безпосередньо беруть участь в утворенні стібка або строчки. Робочі органи взаємодіють з оброблюваним матеріалом або нитками, з яких формується строчка. Робочими органами в машинах є голка, човниковий пристрій, рейка, нитепритягиватель і ін.
Механізмом
машини
називають сукупність деталей машини,
що приходять в рух від взаємодії один
з одним. У швацькому устаткуванні
використовують механічні, гідравлічні
і пневматичні механізми. Механічний
механізм найчастіше застосовують в
швацькій машині.
У швацькій машині є безліч деталей різного вигляду залежно від типа машини. Найменування деталей машини відображають їх функціональні призначення. Для відмінності деталей між собою досить знати загальне найменування деталей, призначення механізму і робочий орган, взаємодія з яким наводить його в рух (таблиця. 2.1).
У механізмах швейних машин використовуються стандартні і типові деталі. До стандартних елементів відносяться гвинти, болти, гайки, пружини, підшипники кочення, голки, човникові пристрої і інші деталі, які випускаються згідно державним і галузевим стандартам.
До типових елементів конструкції швацької машини відносяться вали, осі, ексцентрики, шатуни, ланки, важелі і інші деталі, не представлені в стандартах, але наявні в більшості конструкцій швацьких машин.
Валом називають деталь, яка підтримує деталь, що обертається, і передає дію, що обертає, від однієї частини механізму до іншої. Наприклад, в швацькій машині є головний вал, нижній розподільний вал, вал механізму просування рейки і ін. Віссю називають деталь для підтримки іншої деталі або для з'єднання однієї деталі з іншою. Віссю зазвичай сполучені шатуни і важелі в механізмах двигуна тканини.
Шатуном механізму є деталь, що має не менше двох отворів, в які вставляються інші деталі; служить для перетворення обертального руху провідної деталі в коливальні рухи веденою, тобто тій деталі, яка наводиться в рух.
Важіль - це деталь подовженої форми з точкою опори, відносно якої вона обертається від дії на однієї неї частина іншої деталі або оператора; друга частина важеля наводить в рух інші деталі. Важіль, наприклад, використовується для регулювання довжини стібка в промисловій швацькій машині.
Сполучною ланкою називають деталь, службовку для рухливого з'єднання деталей і передачі коливальних рухів між ними.

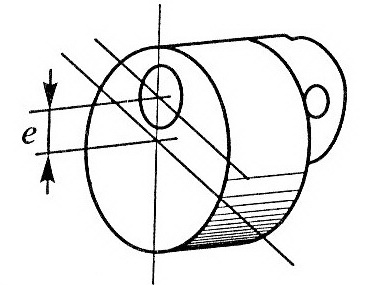

Ексцентриком називають деталь циліндрової форми, в якої геометричний центр кола не збігається з її віссю обертання. Величину е зсуву центру від осі обертання називають ексцентриситетом.
-
Найменування
Ескіз
(конструктивна схема)
Умовне позначення на кінематичні схемі
плоска
просторова

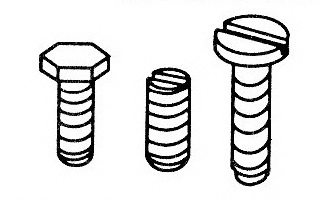

Болт і гвинти
кріплення
Шарнірний гвинт
Регулюючий гвинт
Вал або вісь

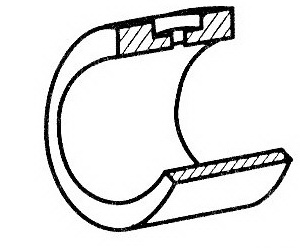

Підшипник
Ковзання
Підшипник
кочення

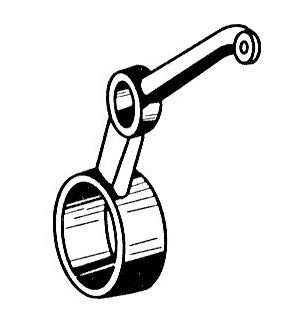

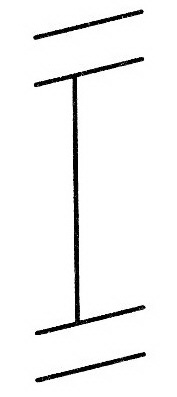

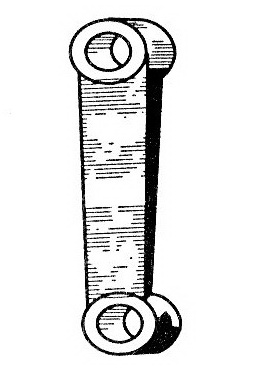

Зеднувальна ланка
або шатун
Повзун
Важіль

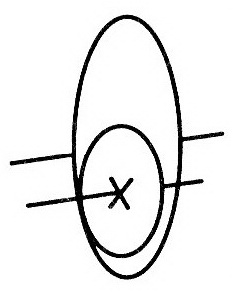

Ексцентрик
(е – ексцентриситет)
Кривошип
Голка
Човниковий комплект
Рейка
Петляч
Прижимна лапка
Ниткопритягувая

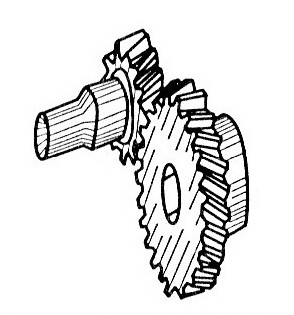

Циліндрична зубчата
Передача з зовнішнім
зачеплення
Циліндрична зубчата
передача з внутрішнім
зачеплення

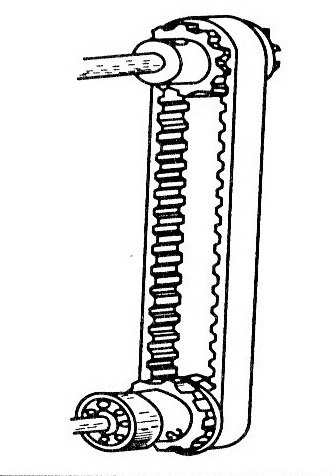

Зубчато – пасова
передача
Вузлом в швацькій машині називають сукупність деталей, що виконують частину загального завдання, яке здійснює в цілому механізм або пристрій. Пристрій в машині є відособленою частиною деталей, що мають єдине функціональне призначення. Пристрій може включати один або декілька механізмів. Наприклад, в швацькій машині класу 1276 є пристрій для електромагнітного обрізання бейки, що складається з електромагніту і механізму приводу рухливого ножа.
