3 Расчет материального и теплового балансов
3.1 Материальный баланс варки сульфитной целлюлозы нормального выхода
Загрузка щепы производится с паровым уплотнением, варка ведётся непрямым паром, с принудительной циркуляцией и перепуском щелока, система регенерации – тепловая, кислота готовится на натриевом основании и котел опоражнивается выдувкой.
Зададимся следующими основными величинами:
– объем котла (биметаллический с наружной тепловой изоляцией), м3… 320
– выход целлюлозы из древесины, % ……………………………………… 50
– состав кислоты, %
– всего SO2………………………………………………………………...….. 7,5
– Na2O…………………………………………………………………............ 0,7
– объемная степень заполнения котла щепой……………………………… 0,40
– влажность щепы, % …………………………………………………….…. 40
– плотность древесины (ель) в абсолютно сухом состоянии, кг/м3..….…. 430
При влажности 40% плотность еловой древесины составляет 389 кг/м3 [1]. Значит, в 1 м3 объема котла загружается абсолютно сухой древесины
389 · 0,40 = 155,6 кг.
Выход целлюлозы из 1 м3 варочного котла составит: абсолютно сухой
155,6 · 0,50 = 77,8 кг,
воздушно-сухой
77,8 : 0,88 = 88,4 кг.
Выход воздушно-сухой целлюлозы из котла за одну варку равен
88,4 · 320 = 28 288 кг или 28,288 т.
Расчет материального баланса будем вести на 1 т воздушно-сухой целлюлозы из котла.
График изменения основных показателей во время варки: температуры, давления, содержания SO2 и Na2O в щелоке, выхода целлюлозы и количества
У
БГТУ
удаляемой из котла жидкости примем согласно рисунку 3.1.

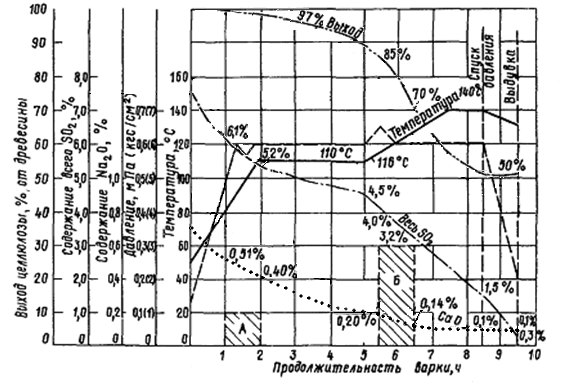

Рисунок 3.1 – Диаграмма изменения основных показателей во время варки
Для удобства расчета разобьем процесс варки на следующие основные этапы:
наполнение котла щепой и кислотой;
заварки до 110 °С и пропитка;
подъем температуры до конечной и варка на конечной температуре;
конечная сдувка (спуск давления);
выдувка.
3.1.1 Наполнение котла щепой и кислотой
На 1 т воздушно-сухой целлюлозы, получаемой из котла (880 кг абсолютно сухой), в варочный котел должно быть загружено абсолютно сухой древесины
880,0 : 0,50 = 1760 кг.
В котел вместе со щепой поступит воды в виде влаги
1760 · (40 : 60) = 1173,3 кг/т
целлюлозы, или
1173,3 · (88,4 : 1000) = 103,72 кг/м3
котла.
Примем, что расход пара на паровой уплотнитель составляет 0,2 т/т целлюлозы и что 90% этого пара конденсируются и остаются в котле. Конденсата пара тогда получим
200 · 0,9 = 180 кг/т
целлюлозы, или
180 · (88,4 : 1000) = 15,91 кг/м3
котла.
Будем считать, что этот конденсат размещается целиком в пространстве между щепками. Тогда свободный объем в 1 м3 котла за вычетом объема, занятого щепой и конденсатом, составит
1000 − (400 + 15,91) = 584,09 л.
Примем, что при закачке варочной кислоты и перепуске жидкости в щепу впитывает 30% кислоты от объема щепы.
Объем закачиваемой кислоты на 1 м3 котла составит
584,09 + (0,30 · 400) = 704,09 л.
Общий объем кислоты в котле будет равен
704,09 · 320 = 225 308,8.
На 1 т целлюлозы закачивается регенерационной кислоты и перепускной жидкости
225 308,8 : 28,288 = 7964,82 л.
С ними в котел поступает на 1 т целлюлозы:
7964,82 · 0,075 = 597,4 кг SO2,
7964,82 · 0,007 = 55,75 кг Na2O.
Кроме того, примем во внимание, что варочная кислота и перепускной щелок содержат некоторое количество органических веществ – сахаров, лигносульфоновых соединений и других веществ, перешедших в раствор от предыдущих варок. Ориентировочно примем количество органических растворенных веществ в регенерационной кислоте и перепускной жидкости равным 190 кг/т целлюлозы; тогда содержание их в кислоте составит
190 · 1000 : 7964,82 = 23,85 г/л.
Общий приход веществ, поступающих в котел при загрузке щепы и закачке кислоты, приведен в таблице 3.1.
Таблица 3.1 – Общий приход веществ при наполнении котла щепой и кислотой
Вещества, загруженные в котел |
Поступило в котел при наполнении |
|||
со щепой |
с паром при уплотнении |
с кислотой и перепуском |
всего |
|
Вода, л |
1173,3 |
180 |
7964,82 |
9318,12 |
Древесина, кг |
1760 |
— |
— |
1760 |
Органические растворенные вещества, кг |
— |
— |
190 |
190 |
SO2, кг |
— |
— |
597,4 |
597,4 |
Na2O, кг |
— |
— |
55,75 |
55,75 |
