Контрольные задания по дисциплине «Программное обеспечение и программирование контроллеров»

Вопросы

Ответы

1. Какой язык программирования не относится к графическим языкам ?

1. STL

2. LAD

3. FBD

2. Какое ПО не может быть использовано для программирования контроллеров OMRON ?

1. STEP 7

2. SYSWIN

3. CX-Programmer

3. Какое ПО используется для программирования контроллера Simatic S7-200

1. STEP7/MicroWIN

2. STEP7

3. CX-Programmer

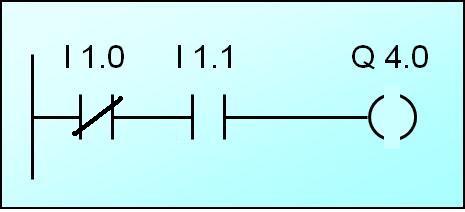

4. Какой вариант ответа содержит программу, реализующую условие: лампа должна включаться, если нажата кнопка S1 и не нажата S2 для следующей схемы подключения?

1) верно

2)

3)

5. Какой вариант программы FBD соответствует программе языка LAD

1)

2) верно

3)

6. Какой алгоритм реализует программа?

1. Лампа горит если бит кнопки 1 и бит кнопки 2 находится в 1

2. Лампа горит если бит кнопки 1 или бит кнопки 2 находится в 1

3. Лампа горит если бит кнопки 1 находится в 1 и бит кнопки 2 находится в 0

7. Какую функцию реализует команда?

1. Устанавливает бит в 1 и сохраняет установленное значение

2. Устанавливает бит в 1

3. Устанавливает бит в 0 и сохраняет установленное значение

8. Какое действие выполняется этим входом команды

1. Сброс бита

2. Сохранение бита

3. Установка бита

9. Какой интервал времени будет остчитывать таймер ?

1. 1 секунду

2. 10 секунд

3. 100 секунд

10. Как называется вход команды?

1. Счетный вход

2. Установочный вход

3. Вход сброса

11. Какая функция соостветствует контакту ?

1. Дифференцирование по переднему фронту

2. Немедленное обновление

3. Приоритет исполнения

12. Какой операнд задан адресом Н0 ?

1. Слово источник данных

2. Слово приемник данных

3. Слово управления

13. Какую функцию выполняет команда ?

1. Арифметический сдвиг влево двойного слова

2. Арифметический сдвиг влево слова

3. Арифметический сдвиг вправо двойного слова

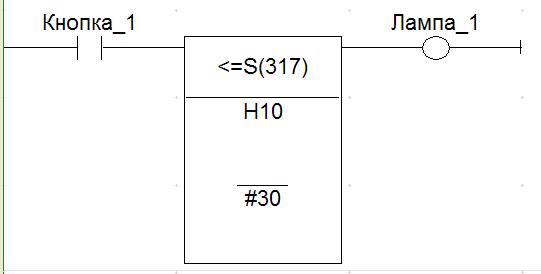

14. При каком условии на выходе будет включения лампочка?

1. Если нажата кнопка 1 и значение H10 меньше либо равно 30

2. Если нажата кнопка 1 и значение H10 больше либо равно 30

3. Если нажата кнопка 1 и значение H10 меньше 30

15. В каком формате задается значение слова D0 ?

1. В формате BCD

2. В формате BIN

3. В формате HEX

16. Какую структуру имеет программа, в которой каждая функция программы реализуется в отдельном блоке.

1. Составная программа

2. Линейная программа

3. Структурированная программа

17. Какой тип программного блока обозачается как FC

1. Функция программируемая пользователем

2. Функциональный блок программируемый пользователем

3. Системная функция

18. В каком состоянии будет находиться выход при одновременном единичном состоянии входов ?

1. В нулевом

2. В единичном

3. В неопределенном

19. Как задать интервал времени равный 3, 5 секунды для функции таймера контроллера Simatic S7-300 ?

1. S5T#3s500ms

2. S7T#3s500ms

3. T#3s500ms

20. Какой максимальный размер может иметь блок данных Simatic S7-300 ?

1. 8 килобайт

2. 64 килобайт

3. 1 килобайт

21. В каком состоянии будет находится выход таймера после отсчета заданного интервала времени ?

1. В нулевом

2. В единичном

3. В неопределенном

22. Какое максимальное знчение может быть задано в слове памяти в формате INT

1. 16 536

2. 32 768

3. 32 767

23. Какую функцию выполняет команда?

1. Получение остатка операции деления

2. Получение частного операции деления

3. Получение модуля числа

24. Какую функцию выполняет команда ?

1. Умножение действительных чисел

2. Умножение целых чисел

3. Деление действительных чисел

25. В программе какого контроллера не должна быть использована команда END

1. CPM1A

2. S7-300

3. CS1
