ФГОУ ВПО Новосибирская государственная академия водного транспорта
Кафедра: СМ и ПТМ
Курсовая работа
на тему: «Расчет гидропривода грузовой лебедки»
Выполнил студент группы М-31
Ковалев М.В.
Содержание расчетно-пояснительной работы:
Описание работы и свойств гидравлической машины;
Гидравлическая схема машины и принцип ее работы.
Определение основных параметров и первичный выбор электродвигателя, насоса, гидравлических аппаратов;
Определение потерь давления в гидроприводе и проверка правильность выбора электродвигателя, насоса, гидравлических аппаратов;
Определение передаточного отношения редуктора;
Определение, назначение гидропривода
Гидропривод – это совокупность устройств, предназначенных для приведения в действие машин и механизмов посредством гидравлической энергии.
Обязательными элементами являются насос и гидродвигатель. Гидропривод представляет собой своего рода «гидравлическую вставку» между приводным двигателем и нагрузкой, и выполняет те же функции, что и механическая передача (редуктор, ременная передача и т.д.).
Основное назначение гидропривода, как и механической передачи – преобразование механической характеристики приводного двигателя в соответствии с требованиями нагрузки. Наиболее распространенный в технике насосный гидропривод. Приводными двигателями насоса могут быть электродвигатель, дизель и д.р., поэтому иногда гидропривод называется электронасосный, дизельный и т.д.
В общем случае в состав насосного гидропривода входят гидропередача, гидроаппараты, кондиционеры рабочей жидкости, гидроёмкости и гидролинии.
Гидропередача – часть насосного привода, предназначенная для передачи движения от приводного двигателя машины к машинам и механизмам.
Гидроаппараты – применяются для регулирования параметров потока рабочей жидкости (давления и расхода).
Кондиционеры рабочей жидкости (гидроочистители и обменные аппараты) предназначены для получения ее необходимых качественных показателей.
Гидроёмкости (гидробаки, гидроаккумуляторы) – предназначены для содержания в них рабочей жидкости с целью использования её в процессе работы гидропривода.
Гидролинии – устройства для прохождения рабочей жидкости.

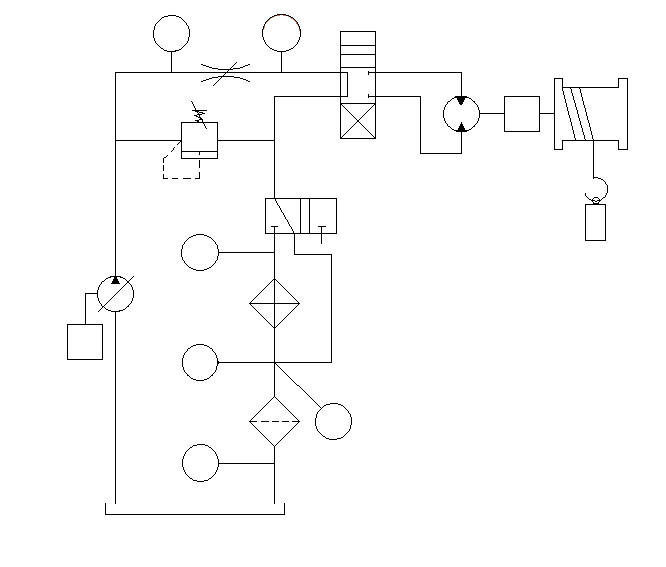

Гидравлическая схема машины
3 4 5
10 11 6 7 8
9
2
12
13
1
14
15
Электродвигатель;
Насос, регулируемый с постоянным направлением потока;
Манометр;
Дроссель регулируемый;
Трехпозиционный четырехлинейный распределитель с открытым центром;
Гидромотор, регулируемый с переменным направлением потока;
Редуктор;
Барабан;
Груз;
Клапан предохранительный прямого действия;
Двухпозиционный распределитель управляемый;
Термометр;
Охладитель;
Фильтр;
Сливной бак.
