Лекция №5 (15.03.10) Освещение

Светотехнические показатели их величины и единицы

К основным светотехническим показателям относятся:

1. Световой поток – это мощность лучистой энергии, оцениваемая по световому ощущению, которое оно производит на средний человеческий глаз. Ед. изм. светового потока – Люмен. Один люмен – это световой поток, излучаемый в единичном телесном угле равномерным точечным источником света с силой света в одну канделу.

2. Сила света – это пространственная плотность светового потока. Обозначается буквой «I», ед. изм. кандела. Одна кандела это сила света излучаемая с поверхности черного тела площадью 1/600000м² при температуре затвердевания платины

3. Освещенность – это поверхностная плотность светового потока. Обозначается буквой «E», ед. изм. «люкс». Определяется отношением светового потока к площади Е=Ф/S=1лм/1м²=1лк

4. Яркость – поверхностная плотность силы света. Обозначается «L».Собственной ед. изм. не имеет L=I/S=(кд/м²)

Коэффициент отражения – поток отраженной к потоку падающему Фотр/Фпад.

Фон считается темным, если значение Ро меньше 0,2

Фон считается средним если Ро 0,2-0,4

Фон светлый если Ро больше 0,4

Коэффициент контрастности – обозначается К и определяется (Lфона-Lобъекта)/Lфона

Большой контраст – значение К > 0,5

Средний контраст – К 0,2-0,5

Малый контраст - меньше 0,2

Требования, предъявляемые к освещению

1. Достаточная освещенность рабочей поверхности

2. Постоянство освещенности во времени

3. Равномерность распределения освещенности по поверхности

4. Отсутствие в поле зрения слепящих яркостей и резких теней

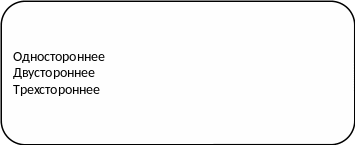

Системы и виды освещения

Основные типы источников света и их характеристики

1. Лампа накаливания

2. Газоразрядная лампа

ЛБ, ЛД, ЛХБ, ЛТБ, ЛДЦ

Важными показателями являются:

1. Срок службы

2. Удельная световая отдача

Лампа накаливания – 1000часов + 25 лм/Вт

Газоразрядная – 10000 часов, 75 лм/Вт и более

Лампа накаливания	Газоразрядная лампа
Преимущества: Постоянство светового потока Простота подключения Отсутствуют проблемы с утилизацией Низкая цена	Преимущества: Высокая световая отдача Большой срок службы Спектральный состав близок к дневному свету
Недостатки: Низкая удельная световая отдача Малый срок службы Спектральный состав не соответствует дневному свету и является красно-желтым	Недостатки: Пульсация светового потока и возможность возникновения стробоскопического эффекта Сложность утилизации Особенности подключения

Лекция №6 (22.03.10) Нормирование освещения

Для искусственного освещения нормативным параметром является освещенность, а основной нормативный документ – строительные нормы и правила (СНИП)

Согласно документу норма освещенности выбирается в зависимости от минимального размера детали различения, контраста объекта с фоном, светлоты фона, системы освещения и типа лампы. Для естественного освещения нормативным показателем является коэффициент естественного освещения. КЕО=Ев/Ен (освещенность наружная и внутри помещения) измерение параметров должно проводится одномоментно.
