1.3.3.1 Сводная спецификация сборных железобетонных элементов
Таблица 1.8 – Сводная спецификация ж/б элементов
Марка изделия |
Обозначение |
Наименование |
Кол. |
Масса, кг |
Прим. |
П-1 |
Серия 1.141-1 вып.64 |
ПК 60.15-8А IV T |
68 |
2800 |
|
П-1а |
Серия 1.141-1 вып. 60 |
ПК 30.15-8Т |
40 |
1425 |
|
П-2 |
Серия 1.141-1 вып.64 |
ПК 48.15- 8А IV T |
6 |
2250 |
|
Окончание таблицы 1.8 |
|||||
П-3 |
Серия 1.141-1 вып.64 |
ПК 60.12-8А IV T |
4 |
2400 |
|
П-4 |
Серия 1.141-1 вып.64 |
ПК 60.18-8А IV T |
8 |
3175 |
|
П-5 |
Серия 1.141-1 вып.64 |
ПК 48.12 -8А IV T |
2 |
1900 |
|
1 |
ГОСТ 13579-78* |
ФБС 24.4.6 |
246 |
|
|
2 |
ГОСТ 13579-78* |
ФБС 9.4.6 |
168 |
|
|
3 |
ГОСТ 13579-78* |
ФБС 12.4.3 |
4 |
|
|
4 |
ГОСТ 13579-78* |
ФБС 9.3.6 |
75 |
|
|
5 |
ГОСТ 13579-78* |
ФБС 24.5.6 |
24 |
|
|
6 |
ГОСТ 13579-78* |
ФБС 9.5.6 |
12 |
|
|
7 |
ГОСТ 13579-78* |
ФБС 24.6.6 |
13 |
|
|
8 |
ГОСТ 13579-78* |
ФБС 24.3.6 |
149 |
|
|
|
|
Бетон В 7.5 |
15,00 |
|
М3 |
ЛП-1 |
ГОСТ 9818-85 |
ЛПП 14.12в |
6 |
520 |
|
ЛМ-1 |
ГОСТ 9818-85 |
ЛПМ 57.11.18-5
|
4 |
2400 |
|
Таблица 1.9 – Ведомость перемычек
-
Марка

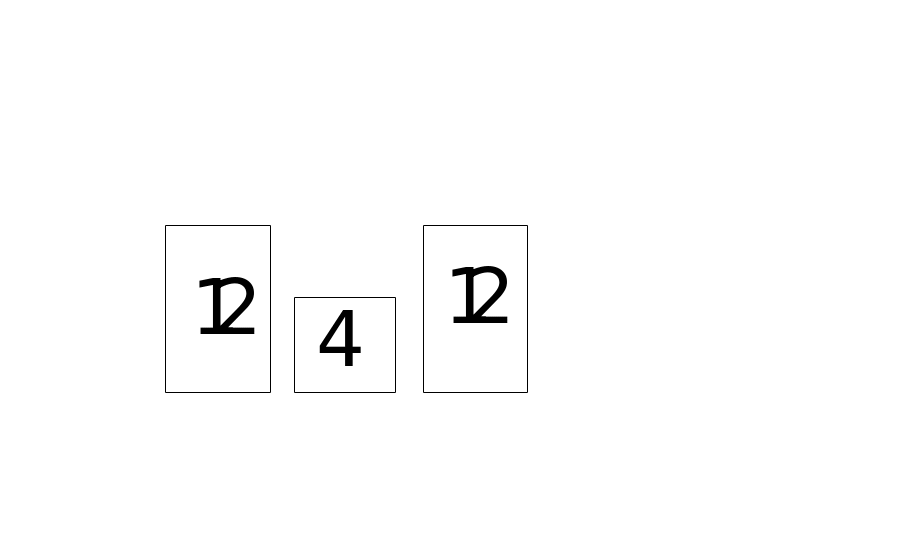

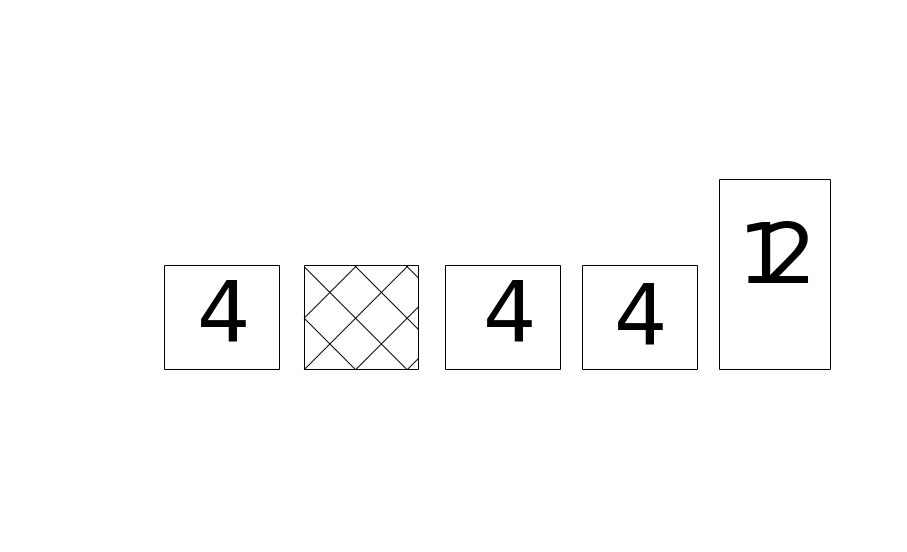

Схема сечения
Пр-1
Пр-2
Пр-3
Пр-4
Пр-5
Пр-6
Окончание таблицы 1.9
Пр-7
Пр-8
Пр-9
Пр-10
Пр-11
Пр-12
Пр-13
Таблица 1.10 – Спецификация элементов перемычек
Поз |
Обозначение (серия) |
Наиме- нование |
Количество на этаж |
Масса ед.кг |
Прим. |
|||
1 |
2 |
3 |
Все-го |
|||||
1 |
Сер.1.038.1-1.вып.1 |
2ПБ 13-1 |
127 |
10 |
65 |
222 |
54 |
|
2 |
Сер.1.038.1-1.вып.1 |
3ПБ 16-37 |
32 |
4 |
7 |
47 |
102 |
|
3 |
Сер.1.038.1-1.вып.1 |
2ПБ 10-1 |
12 |
2 |
5 |
21 |
43 |
|
4 |
Сер.1.038.1-1.вып.1 |
3ПБ 27-8 |
1 |
|
|
1 |
180 |
|
5 |
Сер.1.038.1-1.вып.1 |
2ПБ 25-3 |
10 |
2 |
7 |
24 |
103 |
|
6 |
Сер.1.038.1-1.вып.1 |
2ПБ 19-3 |
4 |
|
|
4 |
81 |
|
7 |
Сер.1.038.1-1.вып.1 |
2ПБ 16-2 |
7 |
6 |
9 |
22 |
65 |
|
8 |
Сер.1.038.1-1.вып.1 |
3ПБ 13-37 |
9 |
10 |
34 |
77 |
85 |
|
9 |
Сер.1.038.1-1.вып.1 |
3ПБ 27-37 |
3 |
1 |
2 |
6 |
375 |
|
10 |
Сер.1.038.1-1.вып.1 |
ПБ 14 |
|
|
1 |
1 |
327,16 |
|
11 |
Сер.1.038.1-1.вып.1 |
ПБ 15 |
1 |
|
1 |
4 |
337,76 |
|
12 |
Сер.1.038.1-1.вып.1 |
ПБ 15а |
1 |
|
|
1 |
174,7 |
|
13 |
Сер.1.038.1-1.вып.1 |
2ПБ 17-2 |
|
|
67 |
67 |
71 |
|
14 |
Сер.1.038.1-1.вып.1 |
3ПБ 18-37 |
10 |
8 |
26 |
44 |
119 |
|
15 |
Сер.1.038.1-1.вып.1 |
3ПБ 34-4 |
|
|
3 |
3 |
227 |
|
16 |
Сер.1.038.1-1.вып.1 |
ПБ 22 |
|
1 |
1 |
2 |
682,48 |
|
17 |
Сер. 1.225-2-вып.11 |
ПРГ60.2.5-4Т |
4 |
|
4 |
12 |
1500 |
|
18 |
Сер. 1.225-2-вып.11 |
ОП 4-4т |
|
|
4 |
4 |
50 |
|
