Функциональные узлы телефонных аппаратов
Современные телефонные аппараты общего назначения содержат функциональные узлы:
1. Микрофон - акустико-электрический преобразователь колебаний звуковых в электрические;
Телефон - электроакустический преобразователь колебаний –
электрических в звуковые;
Вызывной прибор для приема вызова – поляризованный звонок
переменного тока, работающий от частота тока 15…50 Гц или тональный вызывной прибор, выдающий сигнал частотой 0,3…3,4 кГц; - для посылки вызова (в системе МБ) - телефонный индуктор;
4. Викротелефон - держатель микрофона и телефона, со звукоприемным и звукопередащим устройством, гибким телефонии шнурами (соединения микротелефона с аппаратом и аппарата с розеткой подключения);
5. Трансформатор для связи элементов разговорной схемы и согласования
сопротивлений аппарата и линии - с линейной, балансной и телефонной (система ЦБ) или микрофонной (система МБ) обмотками;
Рычажный переключатель для переключения схемы аппарата
из состояния приема (или ожидания) вызова в состояние разговора и обратного переключения, которой взаимодействует с размещаемым на аппарате микротелефоном;
7. Дисковый или кнопочный номеронабиратель для управления приборами автоматической коммутационной станции при установлении телефонного соединения в сети связи - с помощью пальцевого диска и связанных с ним электрических контактов или тастатуры с электронной схемой;
Розетка для подключения к линии одного аппарата - двухконтактная,
включения добавочного аппарата или дополнительного звонка - трех-пятиконтактные;
Фриттер для защиты уха слушающего от "щелчков" и акустических ударов из-за резких скачков звукового давления в телефоне (или напряжения на входе аппарата) и для снижения оглушающего действия сигналов связи при коротких линиях – обычно варисторная или диодная схемы;
10. Автоматический регулятор уровня для обеспечения постоянства уровня передачи, приема и местного эффекта сигналов, не зависимо от длины связи - специальная электронная схема.
При разработке различного нестандартного оборудования связи используются отдельные элементы аппаратов - микротелефоны, телефонные гарнитуры, головные телефоны. Такое оборудование предназначается для настройки и регулировки аппаратуры связи в качестве переговорных или сигнальных устройств.
2.2.1 Микрофон
В оперативно-технологической и общеслужебной связи на железнодорожном транспорте широко применяются угольные микрофоны, получающие электропитание от источника постоянного тока. В современных конструкциях микрофонных капсюлей мембрана механически связана с подвижным электродом, через который переменное звуковое давление передается угольному порошку, изготовленному из высококачественного очень твердого и неокисляющегося угля. В электрической цепи движение подвижного электрода, связанного с мембраной, вызывает уплотнение или разрыхление угольного порошка, уменьшение или увеличение электрического сопротивления микрофона. Ток через микрофон также изменяется с частотой звуковых колебаний, а так как мощность электрических колебаний гораздо больше мощности звуковых колебаний, действующих на микрофон, то одновременно с преобразованием колебаний происходит их усиление.
Электрическое сопротивление угольного микрофона зависит от
конструктивных особенностей микрофона, высоты тона и интенсивности звука, действующего на микрофон, строения к качества зерен угольного порошка, силы тока, температуры воздуха и положения микрофона в пространстве. Сопротивление микрофона в состоянии покоя получило название статического, а при воздействии ценящегося звукового давления - динамического. Случайное возрастание тока через микрофон до 1мА вызывает "спекание" угольного порошка и выход микрофона из строя.
Качество микрофона как преобразователя звуковой энергии в электрическую характеризуется развиваемой им электродвижущей силой (ЭДС) для всего диапазона разговорных частот - чувствительностью αм отношением ЭДС микрофона к звуковому давлению на его мембрану U/P, Вм2 /Н. Равномерность частотной характеристики микрофона определяет качество преобразования им звуковых колебаний в электрические (рисунок 13): более качественными считаются микрофоны типа МК-14, МК-16Н.

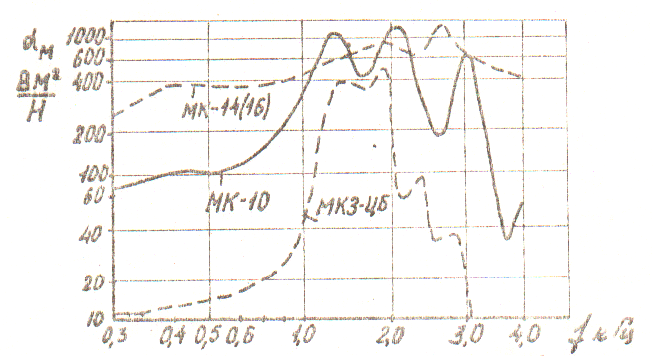

Рисунок 13 - Частотные характеристики микрофонов.
По устойчивости к климатическим воздействиям все микрофоны подразделяются на нормальные (Н), работающие при температуре -10…+45°С и относительной влажности до 90% и устойчивые (У) используемые при температуре -50…+50°С и влажности до 95%.
В соответствии с ГОСТ сопротивление капсюльного микрофона аппарата ЦБ должно находится в пределах 1000……260 Ом.
Электромагнитные микрофоны с дифференциальной магнитной системой (типа ДЭМ) используется в безбатарейных телефонных аппаратах и коммутаторах и, хотя обеспечивают небольшую дальность связи, не требует источников электропитания. Они также заменяют электромагнитные телефоны в аппаратах, работающих в условиях повышенных шумов, - ДЭМК-7, ДЭМШ-1, Микрофоны типа ДЭМШ и ДЗМШ-1 используются в аппаратуре технологической громкоговорящей связи ж.д. станций.
Наряду с электромагнитными, в студиях совещаний, диспетчерских и т,п« помещениях используется электродинамические микрофоны МД-44, МД-53, МД-59 и другие.
