Схемы телефонных аппаратов
Схема любого телефонного аппарата содержит две основные части:
- коммутационно-вызывную, содержащую рычажный переключатель, номеронабиратель и звонок;
- разговорную, включающую в себя телефон, микрофон, трансформатор и балансный контур, ослабляющий местный эффект - прослушивание собственного голоса в своем телефоне при разговоре.
Балансный контур является схемой из одного или нескольких, резисторов и конденсаторов, включаемых при установке аппарата на конкретной линии для имитации ее входного сопротивления в диапазоне частот 0,3 ,... 3,4 кГц.
Местный эффект аппарата понижает чувствительность уха из-за мешающего звука или шума (шума в помещении или высокого уровня собственной речи) - происходит маскировка звуков; или из-за перегрузки громкими звуками ухо оказывается неподготовленным к приему тихих звуков - наблюдается адаптация слуха к громким звукам. В любом случае слышимость передачи речи ухудшается.
Для полного исключения влияния местного эффекта применяются аппараты с переменной схемой включения разговорных приборов: на микротелефоне устанавливается кнопка-тангента, нажимаемая при передаче речи для подключения микрофона (и отключения телефона) и отпускаемая при приеме речи (для отключения микрофона и подключения телефона). Более удобны аппараты, разговорная часть которых содержит противоместные схемы, ослабляющие влияние местного эффекта, и позволяющие вести передачу к прием речи без каких-либо дополнительных манипуляций. Выбор типа противоместной схемы определяется свойствами микрофонов - обычно угольных, с динамическим сопротивлением значительно меньшим входного сопротивления линии связи, и телефонов - обычно электромагнитных с сопротивлением, согласуемым с линией.
Несмотря на различие типов телефонных аппаратов, электрические схемы весьма схожи:
1. В состоянии покоя (ожидания вызова, после разъединения связи) к линии подключен вызывной прибор - звонок переменного тока, схема тонального вызова; в ответ на поступающий вызов пользователь связи берет микротелефон и начинает разговор с вызвавшим его другим пользователем связи. От взятия микротелефона вызывной прибор аппарата отключается пружинным рычажным переключателем РП от линии и вместо него подключаются разговорные приборы аппарата - с обрывом цепи связи (рисунок 10) или, с шунтированием ее (рисунок 11) в момент переключения. С окончанием разговора и возвращением микротелефона на аппарат тем же переключателем РП к линии снова вместо разговорных приборов подключается вызывной прибор;
2. При наборе телефонного номера дисковым номеронабирателем в линию включены импульсные контакты Ник, а остальные элементы схемы аппарата замкнуты накоротко шунтирующими контактами Ншк номеронабирателя; параллельно контактами Ник может включаться искрогасительный контур из резистора R и конденсатора С; отведенный пальцем диск возвращается в исходное состояние под действием пружин, выдавая в линию импульсные сигналы, соответствующие набираемой цифре номера;
3.
При ведении разговора схема разговорных
приборов аппарата может быть
дифференциальной или компенсационной
противоместной. Дифференциальная
противоместная схема имеет такое
включение элементов, что при разговоре
в микрофон М только небольшая часть
генерируемых им разговорных электрических
токов попадает в катушку своего телефона
Т из-за встречно
го
включения обмоток I
и П трансформатора Тр и примерного
равенства сопротивления балансного
контура и линии для всего диапазона
разговорных частот. Прием же и
воспроизведение речевых сигналов
телефонном Т остаются хорошими.
Аналогичная схема используется в
телефонных аппаратах системы МБ, но
телефон и микрофон в них меняются
местами.
Компенсационная противоместная схема (рисунок 12) также обеспечивает значительное ослабление разговорных электротоков от микрофона М, попадающих в свой телефон Т, но за счет встречного характера этих токов от микрофона М и от обмотки Ш трансформатора Тр в его обмотке IY, При этом обмотки I и II также включаются встречно, что обеспечивает хорошее воспроизведение речевых сигналов с линии, поступающих на телефон Т.

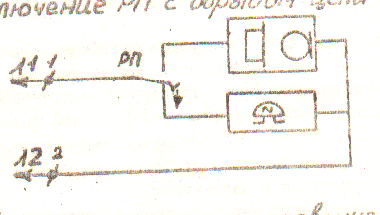

Рисунок 10 - Переключение РП с обрывом цепи
Рисунок 11 - Переключение РП с шунтированием цепи
Рисунок 12 - Компенсационная противоместная схема аппарата
