Кафедра: АЭП.

Курсовая работа

на тему:

«Расчет электропривода подъемного механизма».

Вариант 86.

Выполнил: студент 41 гр. ЭФ

Катков Н.В.

Проверил: Кабдин Н. Е.

Москва 2012.

Содержание:

Исходные данные………………………………………………..	3
Часть 1……………………………………………………………	3
Часть 2……………………………………………………………	9
Часть 3……………………………………………………………	17
Часть 4……………………………………………………………	20

6. Список используемой литературы…………………………….….. 23

Вариант 86.

Дано

m=1900 кг

V=1,3 м/с

d=0,35 м

J=14 кгм²

η=0,85

ПВ=32℅

t_ц=10 мин

Часть 1.

Пункт 1.1

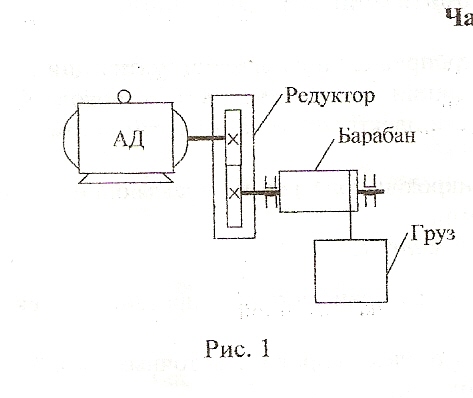

Выбрать асинхронный двигатель с фазным ротором для привода на рис.1

Режим работы – повторно-кратковременный (s3)

Определяем мощность сопротивления, время работы и время паузы по выражениям :

Мощность сопротивления груза:

_,

где m- масса груза ,кг

V - скорость груза , м/c

η –КПД передачи

Время работы

_,

где

t_ц – время цикла ,

ПВ – продолжительность включения, %

Время паузы

Эквивалентная мощность по нагрузочной диаграмме определяется по формуле

, где

β-коэффициент ухудшения охлаждения в период паузы (0,45…0,55)

Выбор двигателя осуществляется по условию

Выбираем двигатель 4AК200M6

P_н = 22 КВт

n = 1465 мин^-1

I_н=42,6 А

cosφ=0,87

η=0,9

μ_k=4

I_2н=45 А

Е_2к=340 В

Для надежного пуска осуществляем проверку по условию

_,

где

М_тр-момент трогания

М_п-пусковой момент электродвигателя( 0,8…0,9 момента критического)

k_u- отношение напряжения при пуске двигателя к номинальному

где

ω_н-номинальная угловая скорость

После проверки, можно сделать вывод, что двигатель выбран правильно.

Пункт 1.2

Рассчитать сопротивления ступеней пускового реостата и определить пусковой ток в роторе электродвигателя.

т.1

т.2

т. задаем S=

=0,023(4+ )=0,18

= =0,023

Определить: =

= =

т.3 =

Определяем сопротивления ступеней пускового реостата:

Где:

Е_2к- ЭДС между кольцами неподвижного разомкнутого ротора, В

I_2н- номинальный ток ротора ,А

ab=15мм.

bc=22 cd=123

Определяем пусковые токи:

Пункт 1.4

Определение сопротивления в цепи ротора для снижения скорости до значения 0,5 V

S_e –скольжение при М_тр=М_с

Подъем

;

Спуск

;
