Практичні способи проведення дифузії

Дифузійне введення домішок в напівпровідник вперше було використане для створення p – n переходів. Цей спосіб використовується і зараз. Розроблено багато різних способів проведення дифузії. Найбільш широке застосування в планарній технології знайшов спосіб дифузії домішок в кремній в потоці газу – носія ( спосіб відкритої труби ).

Як джерело дифузантів можуть використовуватися рідкі або газоподібні речовини. Схема установки показана на рисунку 2.

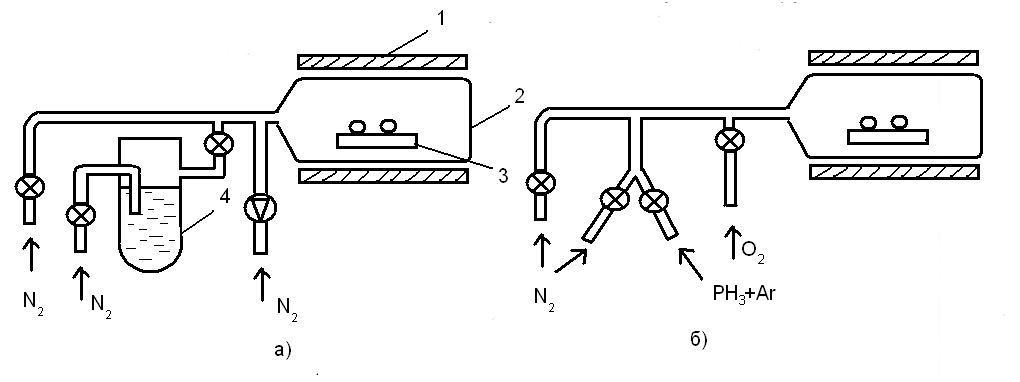

Рисунок 2 - Схема установки дифузії в потоці газу – носія для рідких ( а ) і газоподібних ( б ) джерел домішки:

1 – трубчата піч; 2 – кварцева труба; 3 – підкладки; 4 – посудина з рідким джерелом домішки.

Для випаровування рідкого джерела домішки достатньо підтримувати його температуру в інтервалі 20 – 40 ºС. Найбільш широке застосування знайшли галогеніди бору і фосфору. Наприклад, трихлористий фосфор оксохлорид фосфору і трибромистий бор .

В кварцеву трубу направляються три потоки газу: основний потік азоту зі швидкістю слабкий потік такого ж газу, який попередньо проходить через рідкий дифузант і слабий потік кисню . При використанні рідких джерел наявність кисню в складі газу – носія має принципове значення, бо приводить до одержання оксидів домішки.

Так, для в зоні дифузії проходять такі хімічні реакції:

.

При взаємодії тонкої плівки з утворюється сполука типу

( боросилікатне скло ).

На поверхні при реакції

проходить виділення дифундуючого в елементарного бору.

Аналогічні реакції проходять для сполук і , які використовують для дифузії фосфору в кремній:

При використанні газоподібних джерел застосовують, як правило, гідриди домішок, наприклад: фосфін , діборан , арсин .

В атмосфері реакційної камери відбувається розкладання фосфіну при температурі вище 440 ºC і утворення оксиду фосфору:

На поверхні кремнію проходять реакції

Позитивною особливістю такої дифузії є можливість досить просто регулювати поверхневу концентрацію в широких границях, змінюючи склад гідридів в інертному газі.

Недолік методу полягає в токсичності газоподібних джерел.

2.6 Впровадження домішки у напівпровідники шляхом іонної імплантації

Метод іонного впровадження заключається в тому, що на поверхню напівпровідникової підкладки визначеної орієнтації подається пучок прискорених іонів домішки. При цьому використовують спеціальні гармати, в яких атоми домішки іонізуються і прискорюються в електричному полі до високих енергій. Іони проникають в глибину пластини.

Розглянемо якісну картину імплаптації. Прискорені іони зіштовхуються з електронами та атомами напівпровідника і гальмуються. Згідно теоретичної моделі процесу іонний пучок, який падає на поверхню кристалу розкладається, на два: безладний та каналувальний.

Безладний ( невпорядкований ) пучок має частинки, які ударяються об поверхню кристала поблизу регулярних атомів кристалічної гратки, на відстані, яка менша деякої критичної. Взаємодіючи з цими атомами, іони сильно розсіюються. Тому для безладного пучка кристал являється немов би аморфним тілом.

Каналувальний пучок складається з частинок, які не мають зіштовхувань з поверхневими атомами, можуть далі рухатися по міжвузловому простору кристалічної гратки, вздовж атомних площин, немов би по каналам.

Як тільки іон попадає в канал, то на нього починають діяти потенційні сили атомних рядів і направляти його в центр каналу. Завдяки цьому іон досить глибоко проникає в підкладку. Це призводить до появи «хвостів» концентрації атомів домішки і «хвостів» концентрації вільних носіїв заряду.

Зменшити вплив цього ефекту можна при зміні кута нахилу пучка іонів щодо підкладки. При цьому кут повинен бути меншим . Зменшити цей вплив можна також за допомогою покриття аморфними шарами і .

При відсутності ефекту каналування розсіювання іонів носить випадковий характер і розподіл їх пробігу описується функцією Гауса. Розподіл концентрації домішки дається виразом

, де

доза опромінювання, рівна кількості іонів що бомбардують одиницю поверхні за час впровадження;

середня проекція пробігу;

середнє квадратичне відхилення пробігу.

Проникнення домішки в підкладку показано на рис. 1.

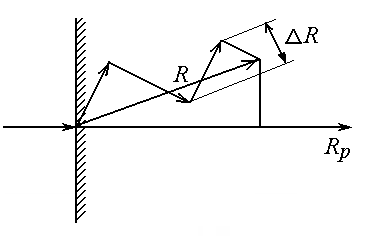

Рисунок 1 - Глибина проникнення домішки в підкладку.

- середня проекція пробігу; R- середнє квадратичне відхилення проекції пробігу.

Спрощена схема установки для іонного бомбардування показана на рис. 2.

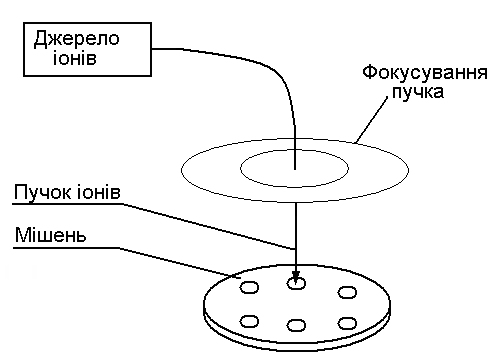

Рисунок 2 - Установка для іонного бомбардування

Такі установки забезпечують глибину залягання р - n переходів до 0,2 - 0,4 мкм.

Для отримання іонів бору використовуються галогени бору чи , які у вигляді пари потрапляють в джерело через натікачі. Для отримання іонів фосфору використовують червоний порошкоподібний чи кристалічний фосфор, а також РН і PF і інші.

Для локального введення домішки в напівпровідникову пластину застосовують контактне або проекційне маскування.

Переваги методу іонного легування такі:

- забезпечується відтворення точної дози суміші при бомбардуванні;

- досягається висока точність контролю глибини залягання p-n- переходу ( до 0.02 мкм );

- змешується тривалість проведення процесу до кількох хвилин при груповому завантаженні установки;

- існує можливість створювати будь-які профілі розподілу домішки ;

- легко формуються приховані леговані шари;

- забезпечується суміщення процесу в одній технологічній установці з іонно-плазмовим осадженням, іонним травленням та іншими операціями.

Серед недоліків і обмежень методу іонного легування слід виділити такі:

- складність відтворення глибоких легованих ділянок;

- складність керування іонно-променевими установками;

- зниження якості обробки пластин великих діаметрів через розфокусування відхиленого променя.
