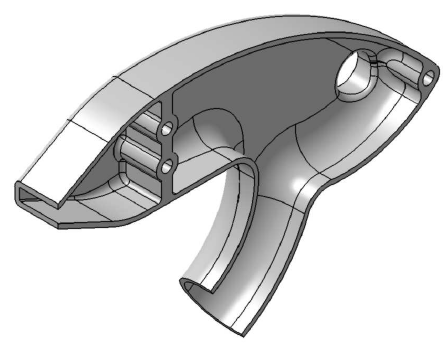

Project Part 8

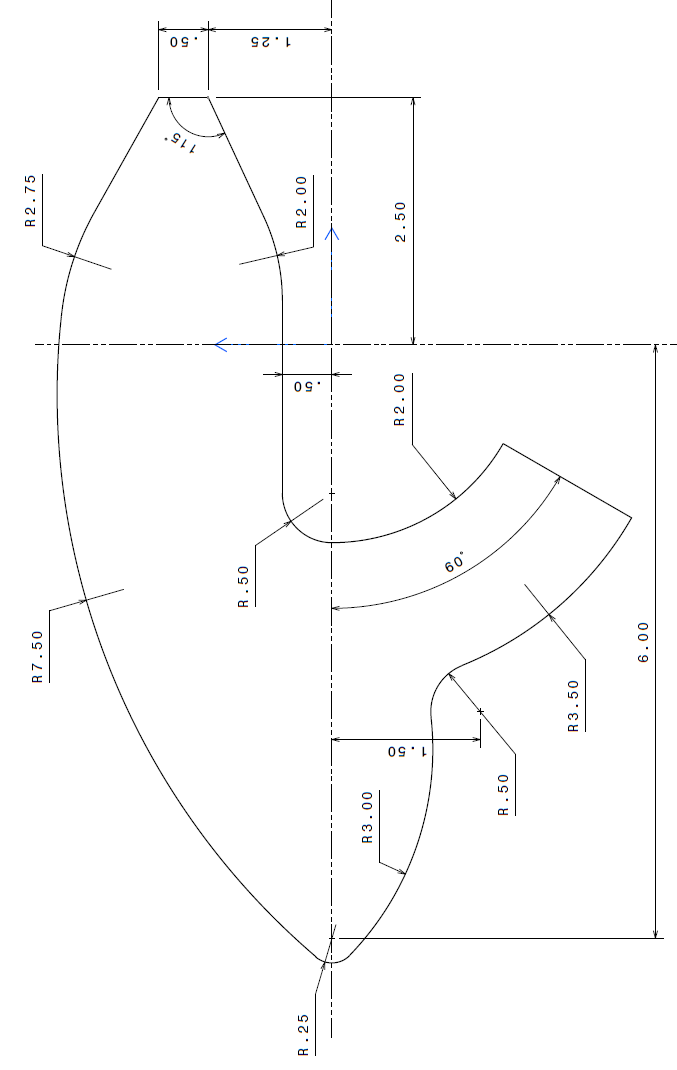

Переменные скругления (TRANSITION FROM .75 TO .125) определить по линейному закону.
Дополнительные замечания:
- Наклонная прямая (60°) проходит через Origin Point Sketch’а
- Центра окружностей (R 2.00, R 2.75, R 3.50) совместить с Origin Point Sketch’а
- Для скругления (R .50) корпуса используйте “Edge(s) to keep”
ASSEMBLY DESIGN
Exercise 1
1. Создать подсборку Sub_Assy_01.
Start > Mechanical Design > Assembly Design
2. Создать и включить в подсборку референсную модель Reference_model.
Находясь в подсборке
Sub_Assy_01| (Sub_Assy_01) Contextual Menu > Components> New Part

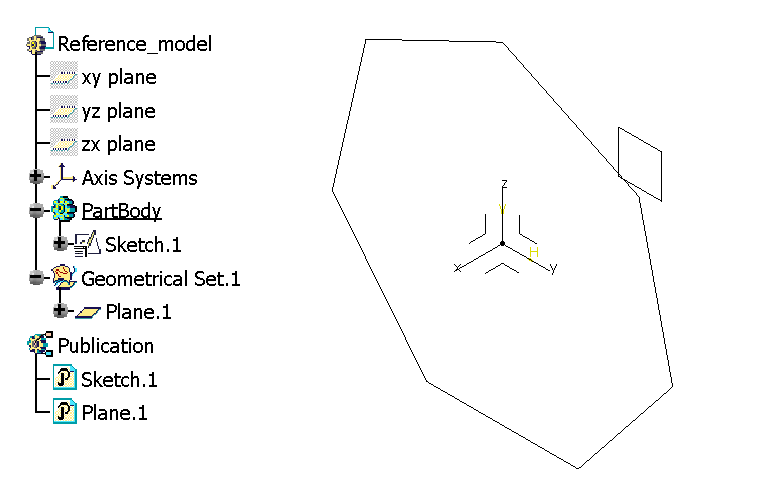

3. Перейти в файл Reference_model создать и опубликовать геометрию исходя из рисунков.
Sketch лежит в плоскости YZ. Центр семиугольника совпадает с началом СК. Стороны семиугольника имеют длину 0.44 дюйма. Нижняя линия семиугольника параллельна оси Y (см. рис).
Плоскость построена параллельно плоскости YZ на дистанции 0.4 дюйма (см. рис).
Опубликовываем геометрию предварительно выделив ее через дерево построения, используя падающее меню Tools > Publication
4. Создать и включить в подсборку Part_01 и Part_02.

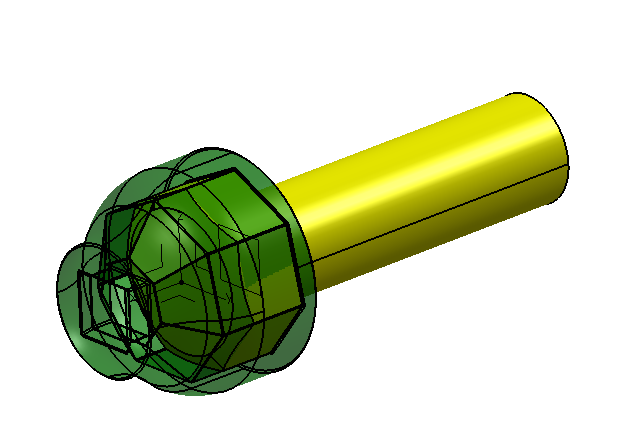

5. Используя опубликованную геометрию, создать детали Part_01 и Part_02 согласно рисункам (см. ниже).

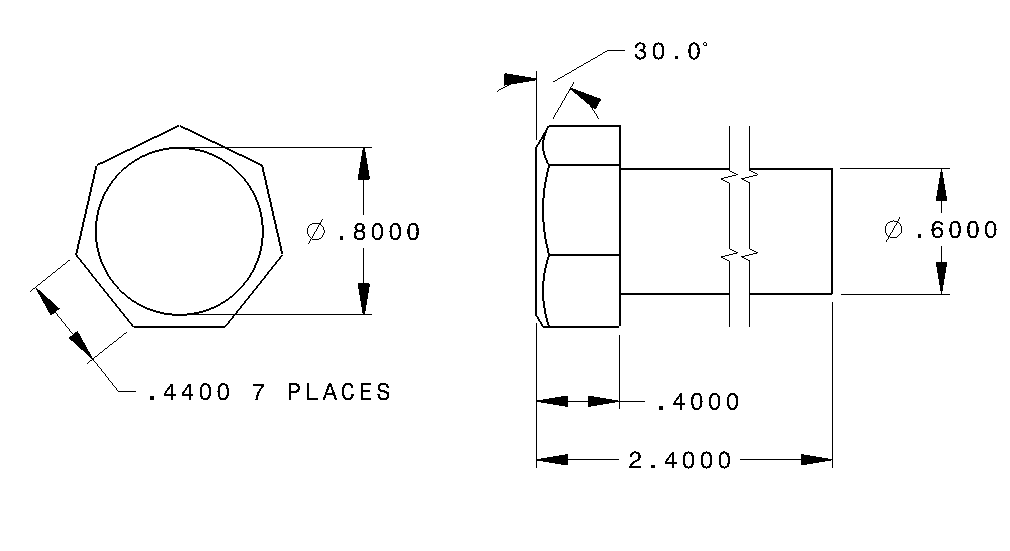

Part_01

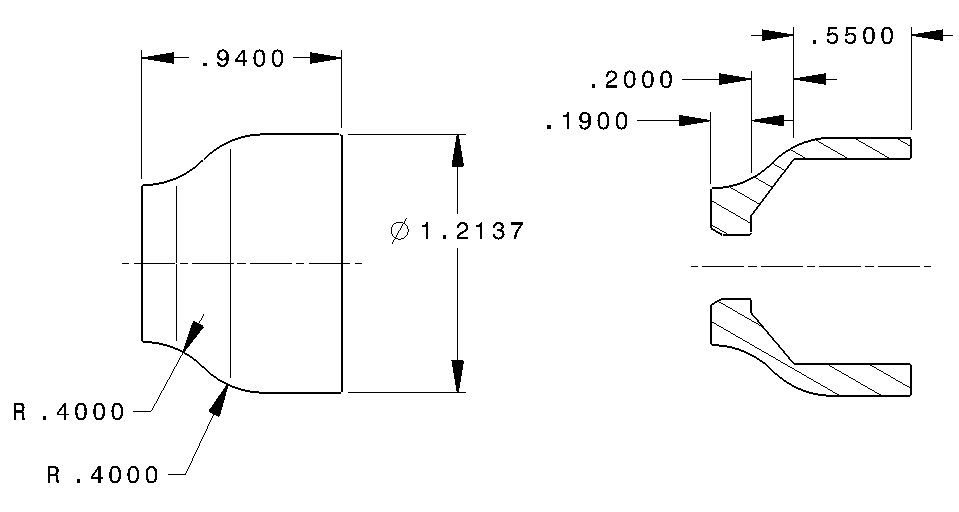

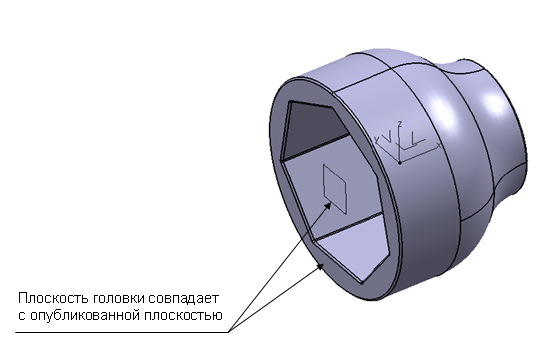

Part_02
Exercise 2
1. Создать подсборку Sub_Assy_02.
2. Вставить в подсборку Sub_Assy_02 деталь сделанную в Project Part 5 курса solids (стр. 40).
падающее меню Insert > Existing Component….

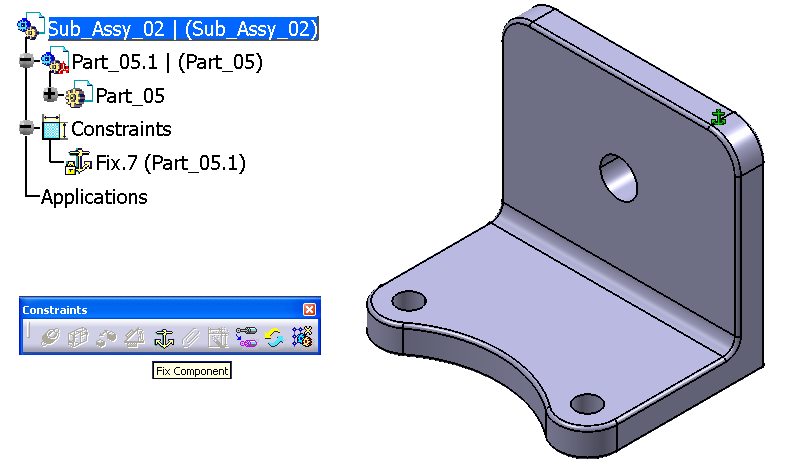

3. С помощью команды Fix Component “зафиксировать деталь в пространстве”.
4. Вставить в подсборку Sub_Assy_02 деталь сделанную в Project Part 5 курса solids (второй раз).
падающее меню Insert > Define Multi Instantiation….
5.Вставить в подсборку Sub_Assy_02 детали сделанные в Project Part 2 и Project Part 6 курса solids (стр. 34, 40).
6. С помощью команд панели Constraints “собрать сборку”. Команду Fix Component не использовать.

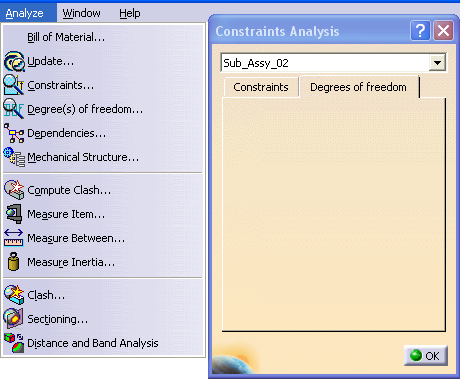

7. Проверить с помощью команды падающее меню Analyze > Constraints….
все ли детали зафиксированы.
У деталей не должно быть степеней свободы.
