Тема 5.1 Общие сведения о конструкциях из дерева и пластмасс
Достоинства деревянных конструкций:
1. Легкость;
2. Малая теплопроводность;
3. Химическая стойкость (во многих агрессивных средах древесина значительнее долговечней, чем сталь и ж/б);
4. Простота обработки;
5. отсутствие сезонных ограничений в производстве строительных работ.
Недостатки:
1. Зависимость механических характеристик от многих факторов;
2. Гигроскопичность и её последствия (усушка, разбухание, коробление, растрескивание);
3. Неоднородность строения (естественные пороки – сучки, косослой);
4. Подверженность возгоранию и гниению.
Для изготовления деревянных конструкций применяют в основном древесину хвойных пород. В зависимости от наличия и размеров порока древесина разделяется на сорта: I, II, III. Рекомендуется использовать для растянутых элементов I сорт, для изгибаемых – II сорт, для сжатых элементов – III сорт.
Строительная древесина употребляется в виде кругляка (бревен) или пиломатериалов.
Механические и расчетные характеристики древесины
Нормативным сопротивление называют минимальное вероятное (с обеспеченностью 95%) значение длительного сопротивления, определяемое при испытании стандартных образцов.
Нормативные сопротивления сосны и ели приведены в приложении 2 СНиП II-25-80 «Деревянные конструкции». Расчетные сопротивления для сосны и ели приведены в таблице 3 СНиП.
Для других пород древесины расчетные сопротивления принятые по таблице 3 умножаются на переходные коэффициенты , принимаемы по таблице 4.
Температурно-влажностные условия эксплуатации учитываются умножением расчетных сопротивлений на коэффициент , который принимается по таблице 5 в зависимости от условий эксплуатации – А, Б, В, Г. Характеристика этих условий эксплуатаций дана в таблице 1 СНиП.
Расчетные сопротивления, приведенные в таблице 3, следует умножать на коэффициенты условий работы приведенные в п. 3.2 СНиП.
Модуль упругости древесины при расчете по предельным состояниям 2-ой группы следует принимать равным:
- вдоль волокон Е=10000 МПа;
- поперек волокон Е90=400 МПа.
Расчет элементов из дерева и пластмасс
Расчет элементов в деревянных конструкциях выполняется по методу предельных состояний по двум группам:
1 – по несущей способности (прочности и устойчивости);
2 – по деформациям (прогибам и перемещениям).
Растянутые элементы рассчитываются только по 1-ой группе, т.е. на прочность.
Сжатые элементы – по 1-й группе на прочность и устойчивость.
Изгибаемые элементы рассчитываются по двум группам предельных состояний.
Расчет центрально растянутых элементов
Расчет на центральное растяжение выполняется по формуле:
где N – расчетная продольная сила;
Fнт – площадь поперечного сечения нетто – Fнт=F – Fосл.
При определении Fнт ослабления расположенные на участке длиной 20см и менее принимают совмещенными в одном сечении).

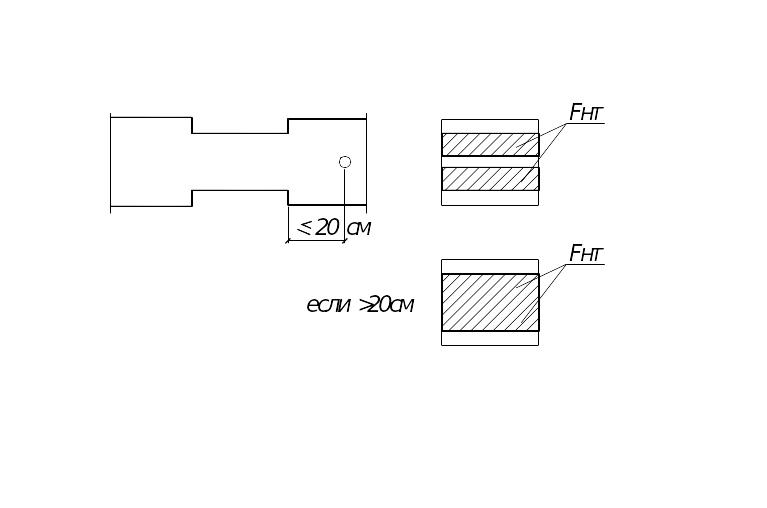

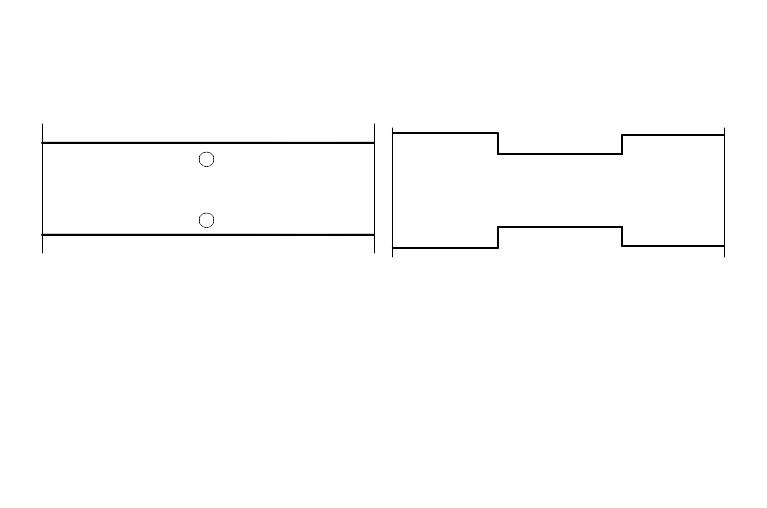

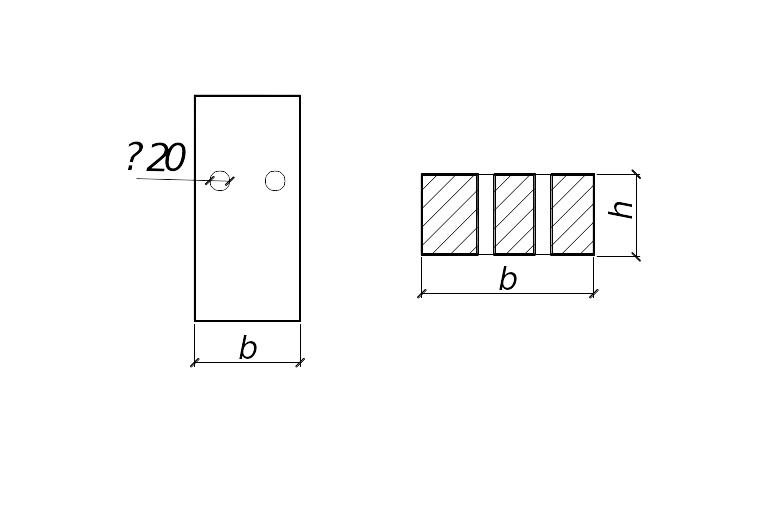

Рисунок – Расчетные площади Fнт для растянутых элементов

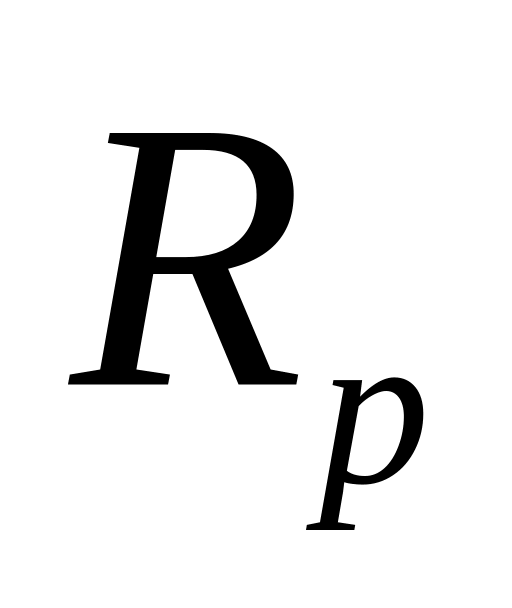

- расчетное сопротивление древесины растяжению, определяемое по таблице 3 СНиП.
Задача

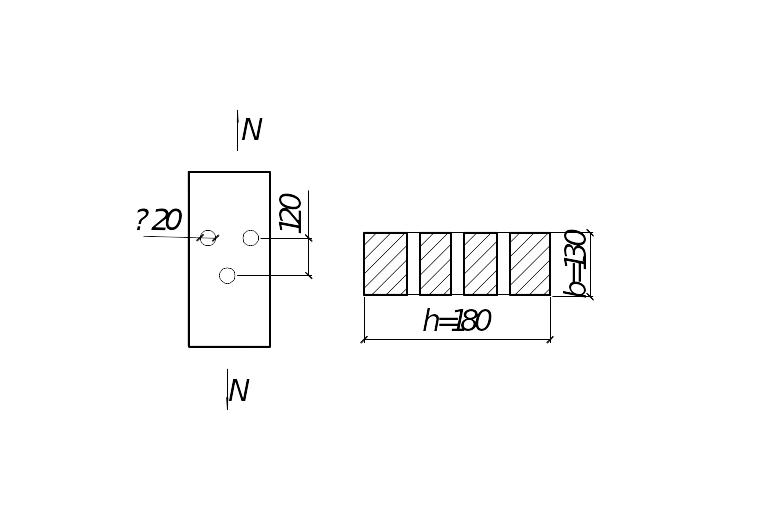

Проверить прочность растянутого элемента ослабленного отверстиями для болтов диаметром 20мм. Сечение элемента 130х180мм. Древесина – сосна I сорта. Расчетная растягивающая сила N=100кН.
Решение:
1. Определяем расчетное сопротивление древесины растяжению волокон: =10МПа=1кН/см2 (т.3 СНиП II – 25 – 80).
2. Определяем площадь поперечного сечения нетто:
Fнт=b∙h - 3∙d∙b= 13∙18 - 3∙2∙13=126см2
3. Проверяем прочность растянутого элемента:
в соответствии с указаниями п.3.2 для растянутых элементов с ослаблениями в расчетном сечении должен учитываться коэффициент условий работы =0,8. Тогда
0,79кН/см2 < 0,8кН/см2 – прочность элемента обеспечена.
Расчет центрально сжатых элементов
Расчет центрально сжатых элементов постоянного сечения следует производить на прочность по формуле:

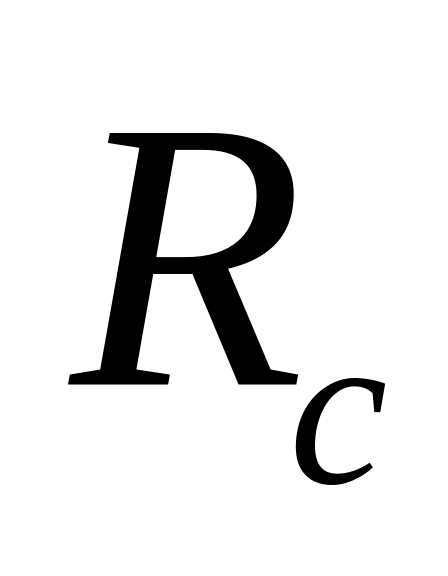

где - расчетное сопротивление древесины сжатию вдоль волокон.
Расчет на устойчивость выполняют по формуле:
где - расчетная площадь поперечного сечения в зоне возникновения наибольшего изгибающего момента от продольного изгиба и определяется по указаниям п.4.2 СНиП II – 25 – 80:
1. При отсутствии ослаблений или при ослаблениях в опасном сечении не выходящих за кромки элемента, если площадь ослаблений не превышает 25% Fбр, то Fрасч= Fбр.
ослабления не выходят за кромку ослабления выходят за кромку
2. При ослаблении не выходящем за кромки элемента, если площадь ослаблений превышает 25% Fбр, то Fрасч= ¾ Fнт.
3. При симметричных ослаблениях выходящих за кромки Fрасч= Fнт.
φ – коэффициент продольного изгиба, определяемый в зависимости от гибкости элемента λ и по формулам 7 или 8 СНиП:
если λ 70, то , где а=0,8 – для древесины, а=1 – для фанеры;
если λ>70, то , где А=3000 – для древесины, А=2500 – для фанеры.

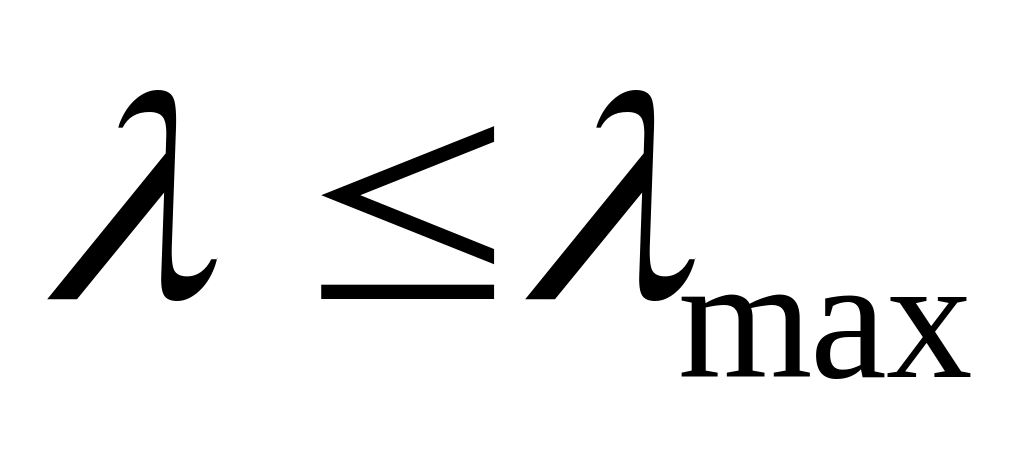

При расчете центрально сжатых элементов должно выполнятся условие ,

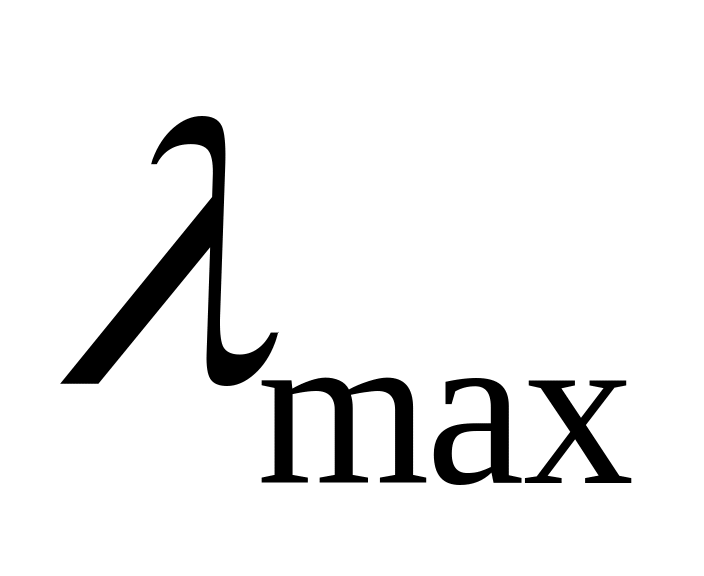

где - предельная гибкость, определяемая по таблице 14 СНиП.

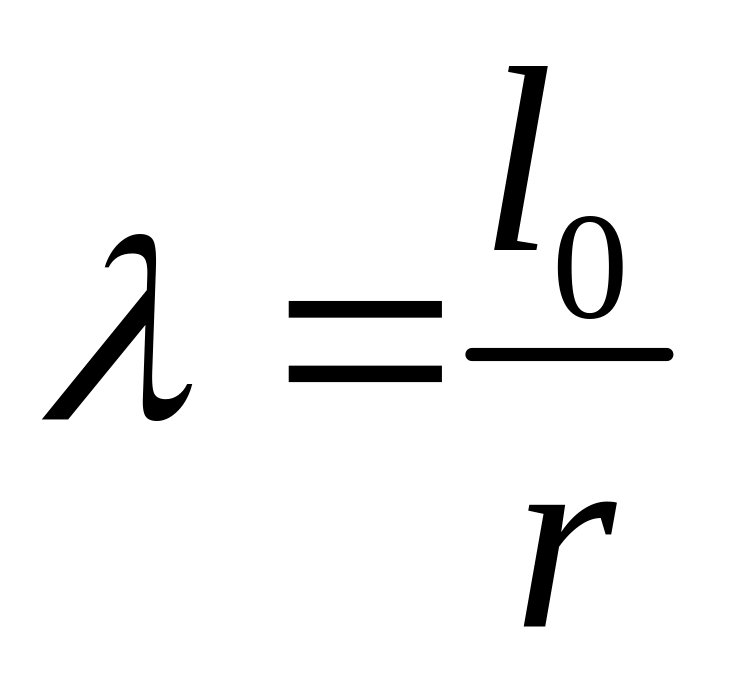

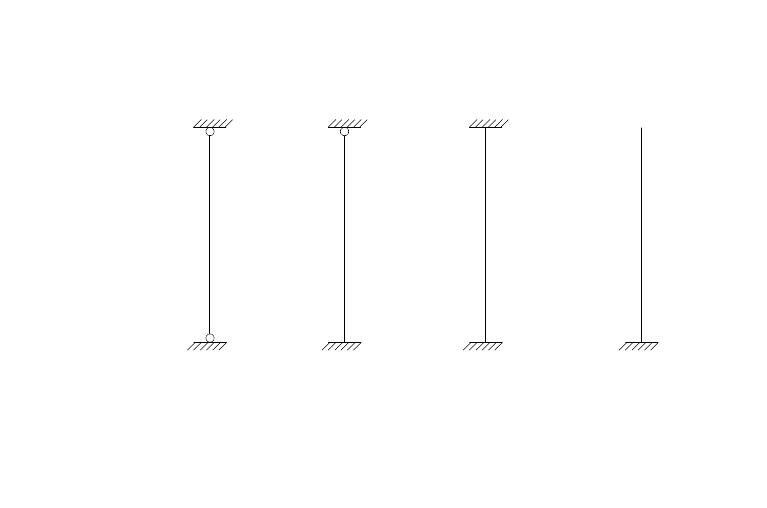

- расчетная длина элемента, определяемая в соответствии с указаниями п.4.21 СНиП:
r – радиус инерции сечения элемента, для элементов прямоугольного сечения r =0,289b или r = 0,289h; для элементов круглого сечения r =0,25d.
Задача
Проверить прочность и устойчивость сжатой стойки ослабленной по середине длины двумя отверстиями для болтов диаметром 20мм. Сечение стойки bхh=18х13см. Длина стойки l=2,7м. Закрепление концов стойки в обеих плоскостях шарнирное. Расчетное усилие N=90кН. Древесина – сосна II сорта, условия эксплуатации относятся к группе А2.
Решение:
1. Определяем расчетное сопротивление древесины сжатию:
=14МПа=1,4кН/см2 (п. 1б т.3)
=1,0 (т.5)
∙ =1,4∙1=1,4кН/см2.
2. Определяем площадь поперечного сечения нетто:
Fнт=b∙h - 2∙d∙ h=13 ∙18 - 2 ∙2 ∙13=182см2.
3. Проверяем прочность стойки:
, 90/182=0,495кН/см2 < ∙ =1,4∙1=1,4кН/см2.
Прочность стойки обеспечена.
4. Определяем расчетную длину:
=1∙2,7=2,7м=270см.
5. Определяем радиус инерции сечения:
r = 0,289h=0,289 ∙13=3,76см.
6. Определяем гибкость:
=270/3,76=72 < =120 (т.14)
7. Определяем коэффициент продольного изгиба:
λ=72 > 70, тогда =3000/702=0,579.
8. Определяем расчетную площадь сечения:
Fосл/Fбр ∙100%=2 ∙d ∙b/(b ∙h) ∙100%=2 ∙2 ∙13/(13 ∙18) ∙100%=22% < 25%
тогда Fрасч= Fбр=b ∙h=13 ∙18=234см2.
9. Проверяем устойчивость стойки:
, 90/(0,579∙234)=0,664кН/см2 < 1,4кН/см2 – прочность стойки обеспечена.
Задача
Определить размеры центрально сжатой стойки изготовленной из сосны II сорта и эксплуатируемой в условиях Б3, если условие N=130кН, l=3,5м, закрепление концов стойки – шарнирное.
1. Определяем расчетное сопротивление древесины сжатию:
=15МПа=1,5кН/см2 (табл. 3 п. 1в)
=0,9
∙ =1,5∙0,9=1,35кН/см2.
2. Определяем расчетную длину стойки:
= =3,5м=350см.
3. Задаемся гибкостью λ=80…100 < =120
Принимаем λ=90, тогда =3000/902=0,37
4. Определяем требуемую площадь сечения стойки:
=130/(0,37∙1,35)=260,26см2.
5. Требуемый радиус инерции составит:
=350/90=3,89см.
тогда один из размеров сечения =3,89/0,289=13,46см.
Принимаем в соответствии с сортаментом пиломатериалов bтр=13см (Цай, т.1, с.406 – 10, 13, 15, 18, 20, 22, 25см).
6. Требуемая высота сечения стойки:
=260,26/13=20,02см
Принимаем h=20см в соответствии с сортаментом.
7. Определяем минимальный радиус инерции принятого сечения:
=0,289b=0,289∙13=3,76см.
8. Определяем гибкость стойки:
=350/3,76=93 < =120.
Определяем =3000/932=0,347
9. Проверяем устойчивость стойки принятого сечения:
, где Fрасч=13х20=260см
Уточняем по таблице при b=13см, ∙ =1,4∙0,9=1,26кН/см2.
130/(0,347∙260)=1,43кН/см2 > 1,26кН/см2 – устойчивость не обеспечена.
Необходимо увеличить сечение стойки.
Принимаем сечение bxh=15х20см.
Fрасч=15∙20=300см2.
Тогда =0,289b=0,289∙15=4,34см
=350/4,34=80,73 < =120
Так как λ=80,73 > 70, то =3000/80,732=0,46
Проверяем устойчивость стойки:
=15МПа=1,5кН/см2 (для b = 15см)
∙ =1,5∙0,9=1,35кН/см2.
, 130/(0,46∙300)=0,94кН/см2 < 1,35кН/см2.
Устойчивость стойки обеспечена, но при этом имеется значительное недонапряжение. Поэтому в целях экономии древесины уменьшаем высоту сечения стойки и принимаем bxh=15х15см. Тогда Fрасч=15∙15=225см.
Проверяем устойчивость принятого сечения:
130/(0,46∙225)=1,26кН/см2 < 1,35кН/см2 – устойчивость стойки обеспечена. Окончательно принимаем стойку сечением bxh=15х15см.
Задача
Определить диаметр стойки круглого сечения без сохранения естественного сбега при следующих данных: N=150кН, сосна II сорта, условия эксплуатации Б2, закрепление – жесткое с обеих концов, длина l=4м.
1. Определяем расчетное сопротивление сжатию:
=16МПа=1,6кН/см2.
=1
∙ =1,6∙1=1,6кН/см2.
2. Определяем расчетную высоту стойки:
=4∙0,65=2,6м=260см.
3. Задаемся гибкостью λ=90 и определяем =3000/902=0,37.
4. Определяем требуемую площадь сечения:
=150/(0,37∙1,6)=253,4см2.
Тогда требуемый диаметр =√4∙253,4/3,14=18см
5. Определяем расчетную площадь сечения:
=3,14∙182/4=254,47см2.
6. Определяем радиус инерции сечения:
r=0,25d=0,25∙18=4,5см.
7. Определяем гибкость:
=260/4,5=58 < =120
Так как λ=58 < 70, то =1-0,8∙(58/100)2=0,73.
8. Проверяем устойчивость стойки:
∙ , 150/(0,73∙254,47)=0,81кН/см2 < 1,6кН/см2
Т.к. существенное недонапряжение, то уменьшаем сечение и принимаем d=15см.
=3,14∙152/4=176,7см2.
r=0,25d=0,25∙15=3,75см.
=260/3,75=69 < =120
Так как λ=69 < 70, то =1-0,8∙(69/100)2=0,62
Проверяем устойчивость стойки:
∙ , 150/(0,62∙176,7)=0,1,37кН/см2 < 1,6кН/см2.
Условие выполняется, окончательно принимаем стойку d==15см.
