4.2. Розрахунок установочних даних для обробки стереопари на сд

Складання оригіналу топографічної карти на стереографі складається з наступних основних процесів:

1) підготовчі роботи і розрахунок основних установок для приладу;

2) взаємне орієнтування аерознімків;

3) зовнішнє орієнтування моделі;

4) рисовка рельєфу і ситуації (складання оригіналу карти).

Підготовчі роботи складаються з виконання робочих повірок приладу, систематизації і вивчення матеріалів аерофотознімання, польової геодезичної прив'язки і дешифрування.

Для виконання лабораторної роботи необхідно мати наступні матеріали аерофотознімання і польової геодезичної прив'язки:

• негативи або діапозитиви;

• контактні відбитки з планово-висотними розпізнавальними точками;

• каталог координат і висот розпізнавальних точок;

• матеріали дешифрування;

• формуляр трапеції.

У ближню до спостерігача касету приладу встановлюють лівий знімок стереопари, а в дальню – правий.

Діапозитиви закладають емульсійною стороною до скла касети, тобто убік оптичної системи. Негативи необхідно встановлювати так, щоб емульсійна сторона була звернена вниз.

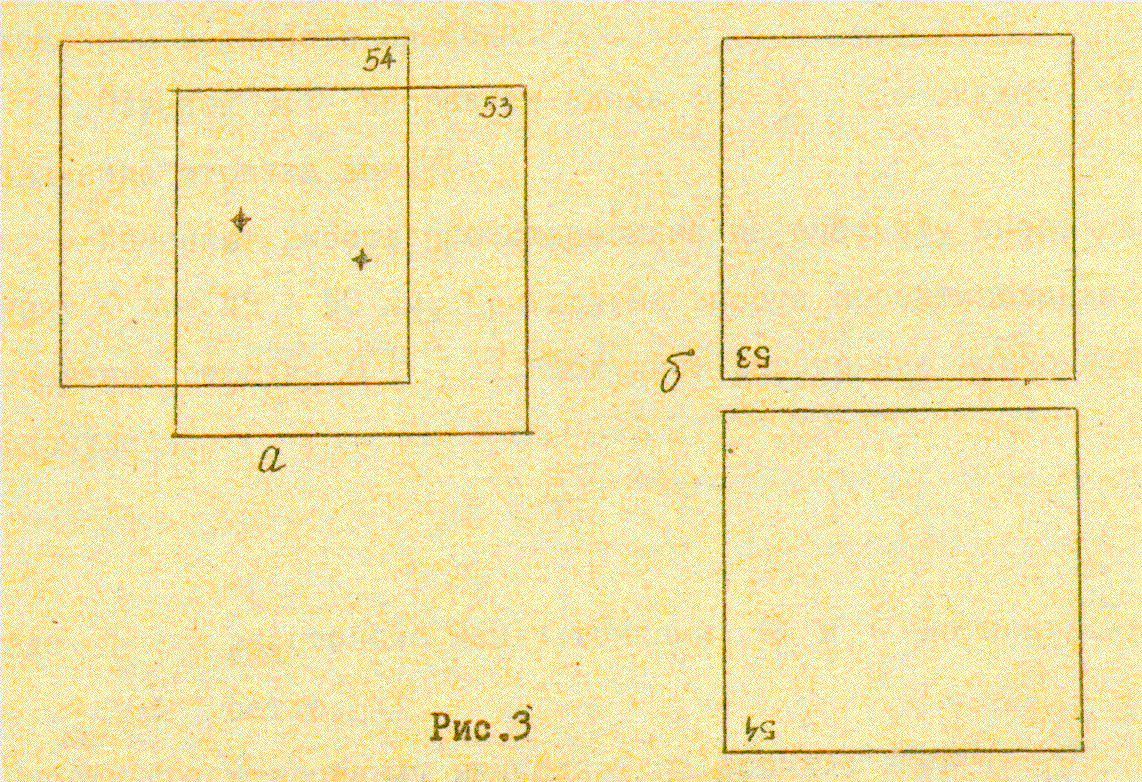

Негативи (діапозитиви) центрують в касетах приладу за допомогою лупи з триразовим збільшенням. Добиваються точного суміщення координатних міток аерознімків з індексами, вигравіруваними на склі касети. Стереопара негативів (рис.3, а), що підлягає обробці, показана встановлена в камери приладу на рис.3, б.

Рис. 3

Після установки знімків ретельно фоксують спостерігальну систему. Обертаючи окулярні кільця з накаткою, одержують чітке зображення марки. Гвинтами, розташованими нижче окулярів, добиваються чіткого зображення знімків і відсутності очного паралаксу (при невеликому переміщенні ока голови спостерігача марка не повинна сходити з точки знімка).

Потім необхідно установити оптичний клин і окулярний базис приладу у відповідності з очним базисом. Для установки оптичних клинів на касети камер кладуть по чистому листі паперу і спостерігають в оптичну систему вимірювальні марки. Зовнішніми кільцями окулярів добиваються, щоб ліва і права марки сприймалися як одна точка.

Базис установлюють спеціальною кремальєрою, розміщеною збоку окулярної голівки. Він повинний бути рівним очному базису спостерігача.

Розрахунок необхідних установок.

Визначають коефіцієнт перетворення моделі:

,

де - фокусна відстань приладу, отримана в результаті робочих повірок;

- відомо з паспорта АФА.

Знаходять коефіцієнт редукування:

,

де - знаменник масштабу знімка;

- знаменник масштабу карти.

Обчислюють установку

,

де - базис на знімку;

МО -місце нуля гвинта .

Визначають наближене значення вертикального масштабу:

,

де - висота фотографування над середньою площиною.

По таблицях установок шкал і шестерень на лічильнику висот знаходять значення вертикального масштабу, найбільш близьке до обчисленого, і виписують шестірні для лічильника висот, шкалу і значення вертикального масштабу .

Обчислюємо знаменник горизонтального масштабу моделі, який відповідає обраному вертикальному: .

Визначають коефіцієнт пантографування:

.

Пантограф встановлюють на обчислений коефіцієнт пантографування. Лінійку пантографа суміщують з полюсом. Штурвалами X і Y приладу суміщують голку з відліком а на полюсній лінійці. Не змінюючи положення лінійки, каретками пантографа суміщують вістря олівця з відліком b на полюсній лінійці b=аК_п. Каретки пантографа закріплюють затискними гвинтами.

Якщо коефіцієнт пантографування знаходиться в межах 0.75 – 1.30, то обробку стереопари ведуть без пантографа. Олівець встановлюють у спеціальну цангу, закріплену в прорізі каретки X. Гвинтом добиваються, щоб горизонтальний масштаб дорівнював масштабу карти. Після цього визначають вертикальний масштаб моделі

.

Знаходять шестірні і шкалу для лічильника висот, а також значення вертикального масштабу, найбільш близьке до обчисленого.

Однак обробка стереопари при коефіцієнті пантографування 0,75 - 1,30 ведеться рідко.

Коефіцієнт пантографування, як правило, буває більше 1.30. Встановивши на гвинті - попередньо обчислене значення базису проектування, на лічильнику висот вибрані шестірні і шкалу, пантограф на відповідний коефіцієнт пантографування, приступають до взаємного орієнтування стереопари.
