2. Содержание практической части
1. Установить зрительную трубу так. чтобы было резко видно перекрестие сетки коллиматора:
а) перефокусировкой окуляра добиться резкого наблюдения собственной сетки зрительной трубы (в дальнейшем на эту сетку внимания не обращать);
б) смещениями и наклонами зрительной трубы добиться наблюдения в поле зрения сетки коллиматора;
в) добиться резкости изображения сетки коллиматора перефокусировкой зрительной трубы, пользуясь черным маховичком на корпусе трубы.
2. Ввести юстируемую телескопическую систему и выставить так, чтобы наблюдалось изображение перекрестия через левую ветвь телескопической системы. Компонент В (рис.8) левой телескопической системы не сбивать (не развинчивать фиксирующие винты). Выполнить юстировку правой телескопической системы, как было описано выше (левую не трогать). Смещение компонента правой телескопической системы выполнять при одновременном наблюдении изображений сетки коллиматора через обе телескопические системы при ослабленных винтах крепления оправы правого компонента В.
Перемещать оправу с линзой надо отверткой (подпирая с противоположной стороны оправу пальцем), При достижении отъюстированного положения аккуратно прижать оправу (не сдвигая ее) к корпусу барабана (при этом не прикасаясь к поверхности линзы) и затянуть три винта.
3. Содержание отчета

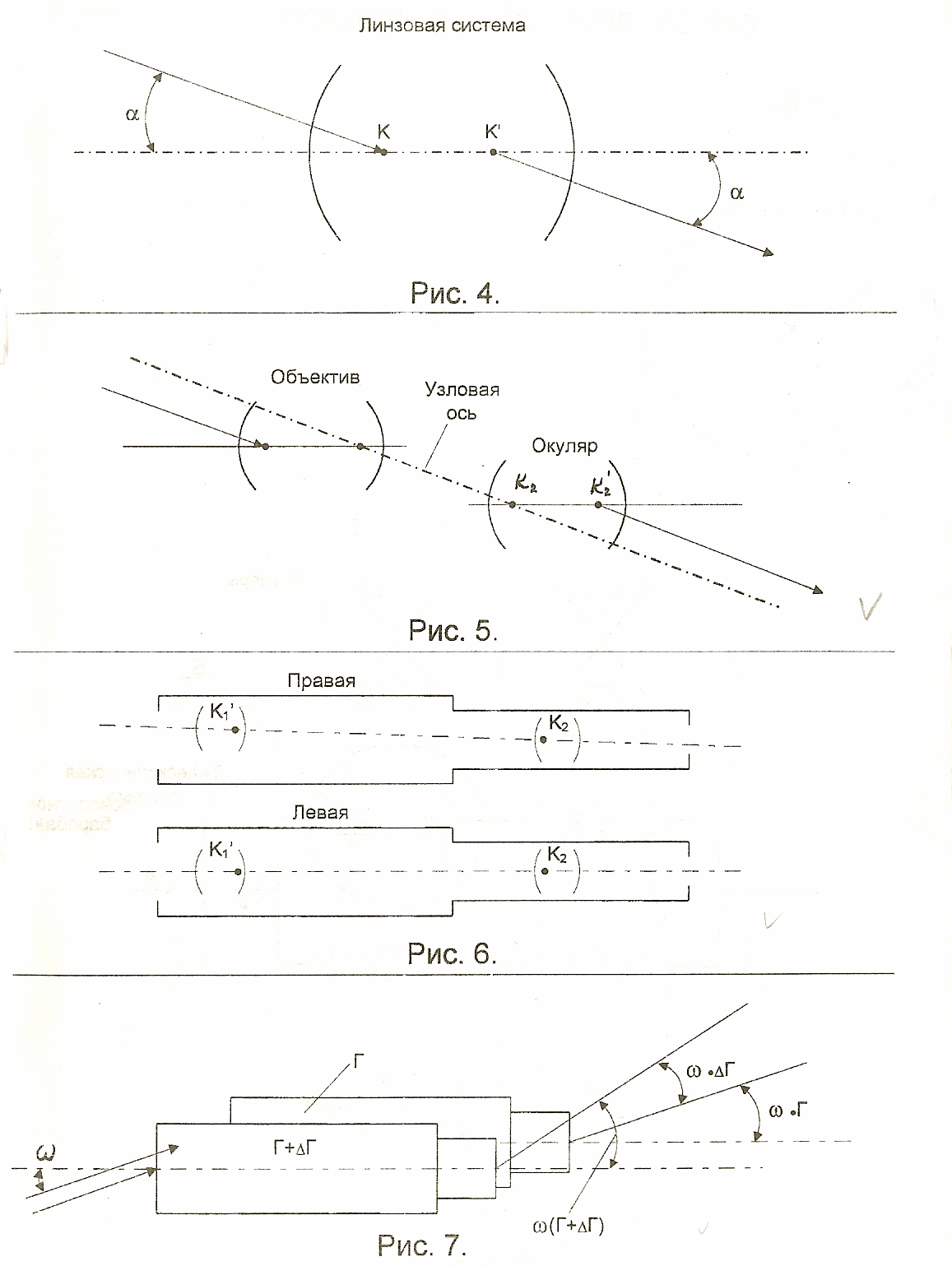

1. Рисунки, поясняющие понятие узловой оси (рис. 5); условие выхода из телескопических систем параллельных пучков (рис. 6 и 7), схему бинокулярного микроскопа с переменным увеличением (рис. 8), конструкцию крепления компонента (рис. 9); схему контроля при юстировке (рис. 10).
2. Краткое изложение принципа контроля и юстировки параллельности осей телескопических систем.
4. Контрольные вопросы
1. Что такое стереоскопическое восприятие пространства и какового условие нормального стереоскопического восприятия?
2. Что такое параллактический угол?
3. Чему равны стереоскопическая острота зрения и радиус стереоскопического восприятия?
4. Виды оптических бинокулярных приборов и их преимущества перед монокулярными?
Юстировка оптической системы расширения и коллимации пучка лазерного излучения
Цель лабораторной работы: изучить на практике особенности юстировки оптических систем, предназначенных для формирования лазерных пучков с требуемыми пространственными параметрами.
1. Теоретические сведения
Лазеры, как источник излучения находят применение в оптико-электронных приборах (ОЭП) в силу того, что лазерное излучение обладает рядом особых свойств, позволяющим значительно улучшить параметры существующих ОЭП и разработать новые приборы, характеристики которых не могут быть получены с помощью обычных источников.
К особым свойствам лазерного излучения относятся:
- высокая монохроматичность;
- когерентность;
- направленность;
- интенсивность;
- поляризованность.
Причем различные направления использования лазеров в ОЭП опирается на использование тех или иных особых свойств лазерного излучения (или их сочетаний).
Так, например, использование лазерного излучения для передачи и приема информации на оптических частотах, для создания эталонов длины, в интерферометрах, в системах оптической обработки информации, в топографических системах основано на свойстве когерентности лазерного излучения.
Использование лазерных источников в локационных системах для обнаружения, определения дальности и угловых координат объектов, основано на высокой направленности излучения лазеров (что позволяет получить высокое угловое разрешение, требуемую плотность энергии на приемнике излучения, обеспечить дальность действия, ее точность, скрытность работы, помехозащищенность); на высокой интенсивности излучения (которое определяет также дальность действия и точность); на высокой монохроматичности излучения (которая позволяет эффективно осуществлять фильтрацию (спектральную селекцию) полезного сигнала от сигнала фона, что дает возможность обеспечить дальность действия).
В системах, где используется энергетическое действие лазерного излучения (например, для резки, сварки, термообработки материалов; для воздействия на биологические ткани в медицине) основными свойствами
5. Условие получения через бинокулярный прибор единого стереоскопического изображения, расположенного в бесконечности?
6. Причины нарушения параллельности пучков лучей, выходящих из окуляров бинокулярного прибора?
7. Понятие оптической оси линзы и узловой оси оптической системы?
8. Условие обеспечения параллельности пучков лучей на выходе телескопической системы?
9. К чему приводит неравенство увеличения ветвей бинокулярного прибора?
10. С помощью каких приборов выполняется контроль при юстировке параллельности осей системы переменного увеличения бинокулярного микроскопа?
11. За счет чего выполняется юстировка параллельности осей системы переменного увеличения бинокулярного микроскопа?
СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ
1. Погарев Г.В. Юстировка оптических приборов. Л., Машиностроение, 1982.
2. Бардин А.Н. Сборка и юстировка оптических приборов. М., Высшая школа, 1968.
3. Ельников Н.Т. Сборка и юстировка оптико-механических приборов. М.Машиностроение. 1974.
4. Ефремов А.А. Сборка оптических приборов. М. Высшая школа. 1983.
