3. Что необходимо при расчете сложных электрических цепей с применением правил Кирхгофа.
4. Источник тока с ЭДС и внутренним сопротивлением r Замкнут на реостат. Выразить мощность тока N во внешней цепи как функцию тока I. Построить графики изменения силы тока I, напряжения U, мощности N и кпд при изменении сопротивления реостата R.
5. Сила тока в проводнике сопротивлением R = 120 Ом равномерно возрастает от I0 = 0 до Imax = 5 А за время t = 15 с. Определите выделившееся за это время в проводнике количество теплоты.
Вариант 9

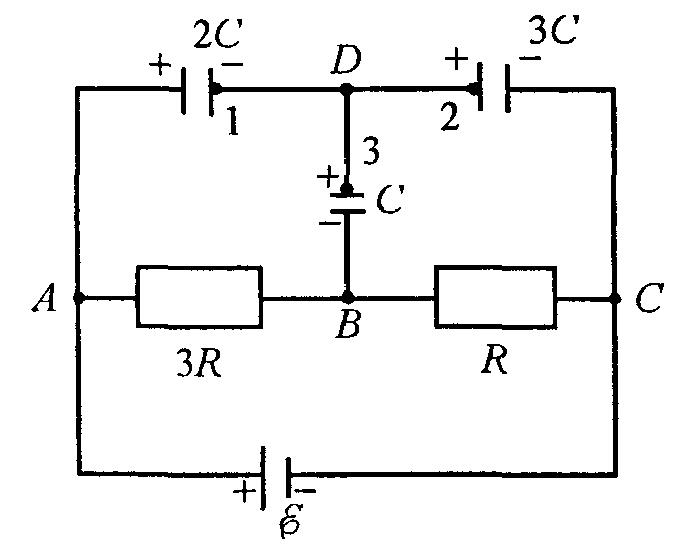

1. Определить заряд конденсатора С на схеме, указанной на рис. все элементы заданы. Внутренним сопротивлением батареи пренебречь.
2. Электрическую плитку, рассчитанную на напряжение U0 = 220 В, требуется переделать, не меняя и не укорачивая спирали, на U1 = 110 В так, чтобы ее мощность осталась прежней. Что нужно для этого сделать?
3. Два цилиндрических проводника одинаковой длины и одинакового сечения, один из меди, а другой из железа, соединены параллельно. Определите отношение мощностей токов для этих проводников. Удельные сопротивления меди и железа равны соответственно 17 и 98 нОм м.
4. Температурная зависимость сопротивления.
5. Источник тока с ЭДС и внутренним сопротивлением r Замкнут на реостат. Выразить мощность тока N во внешней цепи как функцию тока I. Построить графики изменения силы тока I, напряжения U при изменении сопротивления реостата R.
Вариант 10
1. Железная проволока имеет сопротивление в два раза большее, чем медная. В какой из проволок выделится большее количество тепла при включении обеих проволок в цепь с постоянным напряжением: а) последовательно, б) параллельно?
2. Электрическую плитку, рассчитанную на напряжение U0 = 220 В, требуется переделать, не меняя и не укорачивая спирали, на U1 = 110 В так, чтобы ее мощность осталась прежней. Что нужно для этого сделать?
3. Два одинаковых аккумулятора с ЭДС и внутренним сопротивлением r соединены один раз последовательно, другой параллельно (см. рис.). Определить разность потенциалов между точками А и В в обоих случаях.
4. Записать правила Кирхгофа для разветвленных цепей.
5. Источник тока с ЭДС и внутренним сопротивлением r Замкнут на реостат. Выразить мощность тока N во внешней цепи как функцию тока I. Построить графики изменения силы тока I, напряжения U, мощности N и кпд при изменении сопротивления реостата R. Каков при этом кпд установки ?
ВАРИАНТ 11
1. Какое сопротивление R должно быть включено последовательно с лампой, чтобы лампа горела нормальным накалом при напряжении V = 120 В, если лампа рассчитана на напряжение V0 = 120 В при мощности N = 60 Вт?
2. В схеме, изображенной на рис. заданы все элементы. Посчитать токи, протекающие в ветвях этой схемы.
3. Электрическую плитку, рассчитанную на напряжение U0 = 220 В, требуется переделать, не меняя и не укорачивая спирали, на U1 = 110 В так, чтобы ее мощность осталась прежней. Что нужно для этого сделать?
4. Температурная зависимость сопротивления.
5. Источник тока с ЭДС и внутренним сопротивлением r Замкнут на реостат. Выразить мощность тока N во внешней цепи как функцию тока I. Построить графики изменения силы тока I, напряжения U при изменении сопротивления реостата R.
