4.Конструктивное решение несущего остова здания из монолитного бетона.

Монолитные конструкции несущего остова зд. представляют собой неразрезные элементы наружных и внутренних несущих стен, колонн, ригелей и перекрытий, жёстко связанных между собой в пространственную систему ,работающих под нагрузкой как единое целое .Монолитные зд строят различными методами, применяя скользящую, крупно-щитовую и объемно-переставную опалубку. Толщина монолитной легкобетонной стены от 250-450 мм. К положит. качествам таких стен можно отнести возможность широкой механизации работы, использования местных материалов в качестве заполнителя бетона и отсутствия стыков стен зд. Однако стены имеют недостатки: значительный расход цемента, мокрый способ производства, трудоемкость изготовления и высокая стоимость опалубки.

Несущий слой выполняют из монолитного бетона толщиной не менее 160 мм.

11.Скатные крыши по деревянным стропилам.

Все крыши делятся на 2 основных типа: чердачные скатные крыши и совмещенные покрытия, когда перекрытия верхнего этажа совмещаются с покрытием здания, а чердак отсутствует.

Крыши выполняют в виде наклонных плоскостей-скатов, покрытых кровлей.

Чердак-не отапливаемое помещение, служит для размещения инженерных коммуникаций.

По виду различают стропила наклонный и висячие.

Наклонные стропила применяют в том случае, когда зд имеются внутренние стены или опоры, на которые эти стропила наклоняются. Основными эл-тами наклонных стропил является стропильные ноги и мауэрлат.

Мауэрлат-настенный брус, который воспринимает нагрузки от стропильных кон-ций, укладывается вдоль зд.

Нижние концы стропильных ног опираются на мауэрлат, верхние концы стропильных ног поддерживаются системой стоек и раскосов.

Эл-ты скатных крыш:

1)свес крыши-нижняя часть ската, припятствующая смачиванию водой поверхности стены.

2)слуховое окно-служит для проветривания и освещения чердака.

3)тимпан франтона-треугольная стена, образуемая выступами скатов и карнизом.

4)франтон-торцевая стена зд франтон образуется в том случае, если скаты выступают перед торцевой стеной.

5)конек-ребро, образуемое двумя скатами в вершине крыши.

6)щипец-торцевая стена зд, образуемая в том случае если скаты не выступают перед стеной.

7)ендова-пересечение скатов, образующих западающий угол.

8)наклонное ребро-пересечение скатов, образующий выступающий наклонный угол.

9)вальма-треугольный скат.

10)полувальма-образуется в том случае если наклоны скат срезают не все крышу, а только ее верхнюю или нижнюю часть.

2 Детали каменных стен

Стены зданий не только защищают внутренние помещения от атмосферного влияния, но и также создают внешний вид здания. Поэтому при возведении стен необходимо предусматривать конкретную для постройки систему размещения и размеров проемов для поясков, окон, эркеров, простенков и прочих архитектурно-конструктивных частей. На рис. 13 изображены главные элементы.

Рис. 13. Архитектурно-конструктивные элементы стен:

1 - цоколь, 2 - оконный проем, 3 - поясок, 4 - сандрик, 5 - простенок, 6 - перемычка, 7 - карниз

Цоколь (рис. 14) – это нижняя часть внешней стены постройки. Он лежит прямо на фундаменте. На эту часть стены часто оказывается механическое и температурное воздействие. Цоколь сооружения выкладывают природным камнем или плиткой (рис. 14, а), а потом заштукатуривают раствором цемента. В строительстве также используется подрезной вид цоколя – его нижняя часть выкладывается из бетонных блоков, которые имеют толщину меньше чем кирпичная верхняя часть (рис. 14, б). Окна и двери закрепляются благодаря проёмам в стенах. Верхние и боковые плоскости проемов называются откосами (рис. 15).

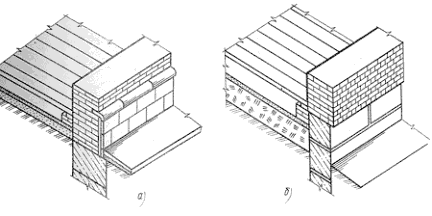

Рис. 14. Типы цоколя:

а - из кирпича, облицованный плитами, б - из бетонных блоков, подрезной

Между проемами располагается часть стены называемая простенком. Простенки могут выглядеть как простые прямоугольные столбы или же как столбы с четвертями, предусмотренными для крепления в них дверных и оконных блоков. Проемы сверху перекрывают конструкции называемые перемычками. Для их изготовления используют брусковые железобетонные элементы или кладку, которая выполняется особым методом.

Рис. 15. Детали проема:

1 - четверти, 2 - перемычки, 3 - откосы, 4 - простенок

Каменные стены, которые имеют или не имеют проёмы, могут быть оснащены напусками, обрезами, уступами, пилястрами и др. (рис. 16, а).

Напуск (рис. 16, б) – это область кладки, на котором каждый следующих ее ряд располагается не в плоскости уложенных до этого кирпичей, а с выпиранием на лицевую сторону. В каждом ряду напуски делают не больше чем на треть длины кирпича. При выполнении напуска, нескольких рядов кладки создают пояски (3), которые служат для разделения фасада по высоте (рис. 13), а также карнизы (рис. 16, б) и прочие архитектурные и конструктивные элементы. Сандриками называют пояски или их совмещение с другими частями кладки, выпирающими над дверными или оконными проемами.

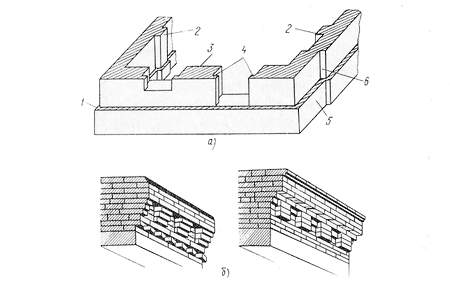

Рис. 16. Детали каменных стен:

а - детали стены, б - карниз с напуском кирпичей; 1 - обрез, 2 - пилястры, 3 - простенок, 4 - четверть, 5 - цоколь, 6 - уступ кладки

Чтоб выполнить обрез кладки (рис. 16, а) необходимо сделать отступ от лицевой поверхности следующего ряда кладки. Над обрезом стена будет более тонкая, чем до обреза. Тычковый ряд является завершающим рядом кладки перед обрезом. Выкладывать обрез кладки необходимо к стене переходить от цоколя (5), а также делая меньшей толщину стен в верхних этажах зданий и т. п.

Чтоб выложить уступ (6), необходимо смещать плоскость кладки от главной плоскости стены.

Пилястры (2) - это столбы, которые выступают из общей внешней плоскости стены и выкладываются вперевязку с нею.

Углубления в стене называемые бороздами предназначены для расположения электрических кабелей, трубопроводов и других скрытых проводов. После установки проводок эти впадины необходимо заделать заподлицо с областью стены. Вертикальные углубления по глубине и ширине делают кратными половине камня (кирпича). А горизонтальные углубления нужно делать кратными одному ряду кладки по высоте. Ниши - это борозды в кладке стены, которые кратны половине камня (кирпича). В этих углублениях размещаются приборы отопления, встроенные шкафы, электрические и другие приспособления.

Рис. 17. Штрабы:

а - убежная, б - вертикальная на прямом участке, в - то же, в месте примыкания другой стены, г - убежная угловая (маяк), д - то же, промежуточная в сплошной стене (маяк)

Прежде чем сделать перерыв в работе, выкладывают участок называемый штрабой. Когда строитель вновь приступает к работе, этот участок обеспечивает перевязку очередной части кладки с выложенной до этого. Штрабы могут быть наклонными, или же убежными (рис. 17, а), и вертикальными (рис. 17, б, в). Если применять убежную штрабу кладки, то соединяемые участки стен будут связываться лучше, чем при применении вертикальной кладки штраба. Для более надежного соединения кладки, в вертикальные штрабы закладываются железные сетки по высоте, для этого необходимо применять расположенные по длине прутки с диаметром 0,4-0,6 см и поперечным диаметром 3м, которые укладываются через 1,5 м по высоте. Убежными штрабами (рис. 17, г, д.), которые имеют вид небольших частей стен с высотой максимум в шесть рядов, необходимо выкладывать на внешних верстах маяки, которые применяют в процессе кладки, чтоб закрепить причалок. Маяки размещают по углам (рис. 17, б) допуская промежуток между ними от 10 до 12 м.
