1.9 Шифратори. Визначення, принципи побудови та особливості функціонування. Клавіатурні, пріоритетні шифратори, кодоперетворювачі.

Шифратор - это логическое устройство, выполняющее преобразование позиционного кода в n разрядный двоичный код. Таким образом, шифратор - это комбинационное устройство, реализующее обратную дешифратору функцию.

Пример шифратора для трех переменных.

Таблица состояния шифратора:



Схема шифратора семиразрядного позиционного кода в трехразрядный двоичный код приведена на рис. 2.12.



Шифраторы выполняют обратную операцию: переводят сигнал, поданный только в один входной провод, в вых паралл двоичн код (1001), кот. появится на вых дешифр. Чтобы шифратор откликался на вх сигнал только одного провода, вых код должен соотв номеру старшего входа, получившего сигнал. Если активные уровни поступили на вх 3,4,9, то старший вх – 9, он обладает приоритетом, поэтому вых код дешифр 1001.

с

1.10. Мультиплексори: визначення, принципи побудови та функціонування.

Мультиплексор - коммутатор цифровых сигналов. Мультиплексор представляет собой комбинационное устройство с m информационными, n управляющими входами и одним выходом. Функционально мультиплексор состоит из m элементов конъюнкции, выходы которых объединены дизъюнктивно с помощью элемента ИЛИ с m входами. На одни входы всех элементов конъюнкции подаются информационные сигналы, а другие входы этих элементов соединены с соответствующими выходами дешифратора с n входами.

Функциональная схема мультиплексора приведена на рис.2.13.





Из рис. 2.13. следует, что мультиплексор содержит дешифратор на соответствующее число выходов (число выходов дешифратора определяется числом информационных входов мультиплексора), элементы конъюнкции на два или на три входа каждый и элемент дизъюнкции с числом входов, равным количеству информационных линий D0 . . . Dm. Число входов элементов И может быть равным только двум, однако, во многих случаях возникает необходимость стробирования выходного сигнала мультиплексора импульсами независимого источника. В таких случаях в структуре мультиплексора используются элементы И с тремя входами. Одни из входов всех элементов конъюнкции, в последнем случае, объединяются, и по этой линии подается сигнал разрешения работы мультиплексора (стробирующий сигнал). Наличие дополнительного управляющего входа расширяет функциональные возможности мультиплексора и позволяет проще реализовать методы борьбы с гонками.

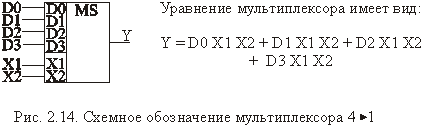

На рис. 2.14 показано обозначение мультиплексора на принципиальных и функциональных электрических схемах.

Из уравнения мультиплексора видно, что на его выход будет передаваться сигнал только с одного входа, номер которого совпадает с числом, соответствующим кодовой комбинации Х1 и Х2. Если Х1=Х2=0, на выход мультиплексора будет передаваться сигнал с входа D0. Когда на адресных (управляющих) входах Х1=1 и Х2=0, то на выход будет передаваться сигнал с входа D1 и т.д.

На базе мультиплексоров можно построить различные комбинационные устройства с минимальным числом дополнительных элементов логики. Следует отметить, что мультиплексоры хотя, и предназначены для коммутации цифровых сигналов, но с помощью мультиплексоров, изготовленных по КМОП технологии, можно коммутировать и аналоговые сигналы.
