2.28.Протокол ip та його функції. Структура ip-пакету та його параметри. Маршрутизація в ip-мережах. Фрагментація ip–пакетів. Зборка фрагментів.

Протокол IP находится на межсетевом уровне стека протоколов TCP/IP. Функции протокола IP определены в стандарте RFC-791 следующим образом: “Протокол IP обеспечивает передачу блоков данных, называемых дейтаграммами, от отправителя к получателям, где отправители и получатели являются компьютерами, идентифицируемыми адресами фиксированной длины (IP-адресами). Протокол IP обеспечивает при необходимости также фрагментацию и сборку дейтаграмм для передачи данных через сети с малым размером пакетов”. Протокол IP является ненадежным протоколом без установления соединения. Это означает, что протокол IP не подтверждает доставку данных, не контролирует целостность полученных данных и не производит операцию квитирования ( handshaking ) - обмена служебными сообщениями, подтверждающими установку соединения с узлом назначения и его готовность к приему данных.

Структура IP-пакета

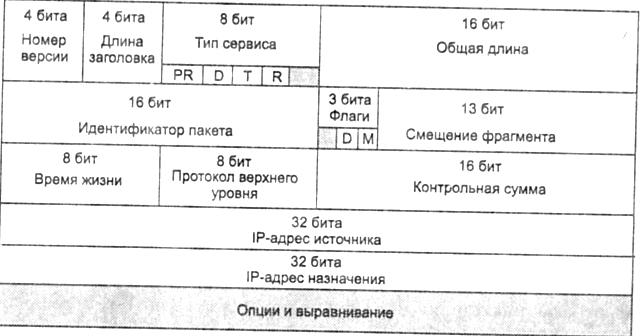

IP-пакет состоит из заголовка и поля данных. Заголовок, как правило, имеющий длину 20 байт, имеет следующую структуру (рис. 5.12).

Поле Флаги (Hags) занимает 3 бита и содержит признаки, связанные с фраг­ментацией. Установленный бит DF (Do not Fragment) запрещает маршрутизатору фрагментировать данный пакет, а установленный бит MF (More Fragments) гово­рит о том, что данный пакет является промежуточным (не последним) фрагмен­том. Оставшийся бит зарезервирован.

Основная функция маршрутизатора — чтение заголовков пакетов сетевых прото­колов, принимаемых и буферизуемых по каждому порту (например, IPX, IP, AppleTalk или DECnet), и принятие решения о дальнейшем маршруте следования пакета по его сетевому адресу, включающему, как правило, номер сети и номер узла.

Основная функция маршрутизатора — чтение заголовков пакетов сетевых прото­колов, принимаемых и буферизуемых по каждому порту (например, IPX, IP, AppleTalk или DECnet), и принятие решения о дальнейшем маршруте следования пакета по его сетевому адресу, включающему, как правило, номер сети и номер узла.

Программные модули протокола IP устанавливаются на всех конечных станциях и маршрутизаторах сети. Для продвижения пакетов они используют таблицы марш­рутизации.

Структура таблицы маршрутизации стека TCP/IP соответствует общим принци­пам построения таблиц маршрутизации. Однако важно от­метить, что вид таблицы IP-маршрутизации зависит от конкретной реализации стека TCP/IP.

Назначение полей таблицы маршрутизации

Несмотря на достаточно заметные внешние различия, во всех трех таблицах есть все те ключевые параметры, необходимые для работы маршрутизатора.

К таким параметрам, безусловно, относятся адрес сети назначения и адрес следующего маршрутизатора. Третий ключевой параметр - адрес порта, на который нужно направить пакет, в некоторых таблицах указывается прямо, а в некоторых — косвенно. Остальные параметры, которые можно найти з представленных версиях табли­цы маршрутизации, являются необязательными для принятия решения о пути сле­дования пакета.
