2.6 Амплітудна маніпуляція. Модулятор та детектор. Спектр сигналу та потрібна смуга перепускання каналу.

Модуляція – це змінювання параметру носія сигналу у відповідності до функції, що відображає передане повідомлення.

Якщо змінюваний параметр при модулюванні змінюється дискретно, то модуляція має назву маніпуляція.

Амплітудна маніпуляція (АМ) – носій сигналу – гармонічні коливання.

Список значень амплітуд дискретен (скінченний). Амплітуда приймає певне значення з фіксованого значення амплітуд.

Спектр – це сукупність гармонічних складових, які у суммі дають сигнал.

Модулятор

До посилення

потужності та в лінію зв’язку

t

З метою визначення потрібної смуги пропускання скористаємось випробувальним сигналом

Амплітудний детектор τ 20

Періодичний радіоімпульс з частотою носія fn:

B= B =2Fm Fm=

Вивченню підлягає амплітудний спектр радіоімпульсів та можливість його обмеження.

Для обеспечения удовлетворительной формы посылок полоса канала должна обеспечивать пропускание боковых частот, создаваемых третьей гармоникой частоты манипуляции, и составлять ΔF=6Fm=3B.

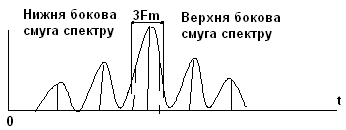

fn-5Fm fn-5Fm fn fn+3Fm fn+5Fm

Детектор – це прилад, який реагує на зміну деяких характеристик прийнятого сигналу.

Смуга перепускання каналу – набір частот, на яких передача інформації проходить з мінімальними втратами.

Якщо смуга пропускання пропустить лише коливання з частотою f_n , то кількість нулів та одиниць неможна буде визначити, бо зникне модуляція. Пропускання верхньої та нижньої перших гармонік забезпечує можливість розрізняти одиниці та нулі, тому потрібна смуга .

2.7 Частотна маніпуляція. Модулятор, детектор.

СПЕКТР СИГНАЛУ ТА ПОТРІБНА СМУГА ПЕРЕПУСКАННЯ КАНАЛУ.

Модуляція – це змінювання параметру носія сигналу у відповідності до ф-ції, що відображає передане повідомлення. Якщо змінюваний параметр при модулюванні змінюється дискретно, то модуляція має назву маніпуляція.

Частотна маніпуляція - це спосіб кодування сигналу, при якому хар-ка кодування інформації є частота сигналу.

Структурна схема маніпулятора:

f1 – “1” f2 - “0”

f_p=f1-f2 - рознесення частот

f_d=fp/2 - девіація частоти (відхилення)

f_d/f_пер - індекс частотної маніпуляції

f_пер - частота сигналу, що буде переданий

f_d<<f_нес

З метою визначення потрібної смуги пропускання скористаємось випробувальним сигналом.

_U1

1-U1>U0

0-U1<U0

_U2

Компаратор

Така частотна модуляція протистоїть мультиплікативним завадам.

Спектр сигналу– це сукупність гармонічних складових, які у суммі дають сигнал.

Детектор – це прилад, який реагує на зміну деяких характеристик прийнятого сигналу.

Смуга перепускання каналу – набір частот, на яких передача інфо проходить з мінім втратами.

Потрібна смуга пропускання:

s ам=1,5В

“1” “0” чм=3В

f

_{f1 f2}

При ЧМ частота коливань передатчика маніпулюється відносно середнього значення f_нес . Ефективна смуга сигналу чм залежить від способу реалізації частотної маніпуляції. Існує два способи маніпуляції:

1 Спосіб з розривом фази

Uc(t) Цей спосіб припускає наявність двох задающих г енераторів, які генерують коливання з частотами ώ₀ та ώ₁ і

комутуємих у відповідності з видом передаваємих посилок.

Так як фази колевань задающих генераторів незалежні, у

t моменти переключення з’являються різкі скачки фази (рис.6),

які призводять до небажаного розширення ефективної шини

спектру сигналу. Тому цей метод частотної модуляції

використовується дуже рідко.

Рис.6

2 Спосіб без розриву фази припускає наявність одного задающого генератора. Частотна маніпуляція відбувається зміною параметрів (зазвичай ємкості) його коливального контуру (рис.7).

Uc(t) завдяки плавному переходу від посилки «1» до активної паузи «0»

«1» «0» «1»

спектр сигналу виявляється значно вузькішим, ніж при ЧМ з розривом фази.

t

Рис.7
