1.4 Тригери: класифікація та коротка характеристика різних типів тригерів. Особливості схемотехнічної реалізації та функціонування.

Триггеры - это устр-ва предназн. для хранения одного разряда инфо. Триггеры имеют 2 устойчивых сост-я: сост "0" и сост "1" . RS Вход R - это вход установки триггера в сост лог 0, вход S - это вход установки триггера в сост лог 1. Асинхронным - называется такой триггер, который меняет свое сост в момент подачи вх сигн на вх S и R. Активным сигналом для этой схемы явл лог 1. Работа триггера определяется табл переходов.

		S R Qt+1 0 0 Qt Хран. 0 1 0 Уст. 0 1 0 1 Уст. 1 1 1 - Запрет
Асинх. RS.	Асинх. RS. УГО	Таблица переходов	Временные хар-ки

Кроме вышеприведенного асинхр. RS триггера с прямыми входами применяются также асинхр. RS триггера с инверсными входами и синхронные RS триггеры.

T-тригер

	R Qt+1 0 Хранен. 1 Инверсия
T-тригер	Таблица переходов	Временные хар-ки

Это устр-во с двумя устойчивыми сост и одним инфо входом Т ,такой триггер называется асинхр Т-триггер. Т-триггер работает по заднему фронту информац сигнала. С приходом 1 на вход Т, триггер меняет свое сост на противоположное.

D-триггер

		С D Qt+1 Примеч 0 * Qt Хранен. 1 0 0 Устан. 0 1 1 1 Устан. 1
T-тригер	T-тригер УГО	Табл переходов	Врем хар-ки

D-триггер - это устр-во с 2мя устойчивыми состояниями, и одним информационным входом.

JK-тригер

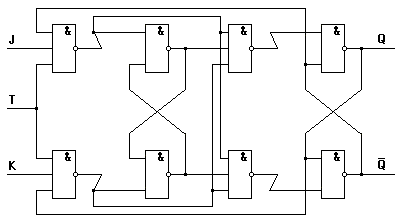

П ри подаче переднего фронта импульса на вход С, начинает работать первый синхронный RS-тригг, кот. построен на эл-тах 1,2,3,4. Значение на выходе RS-тригг определяется значением на входе Jи K. Второй RS-тригг находится в режиме хранения. При подаче на вход С заднего фронта синхроимпульса, первый RS-тригг переходит в режим хранения. Его значение на вых поступает на второй RS-тригг.

С J K Qt+1 Примеч. 0 * * Qt Хран. 1 0 0 Qt Уст. 1 1 1 0 1 Уст. 1 1 0 1 0 Уст. 0 1 1 1 Qt Инв.
