1.17 Синтез логічних схем в базисах (і, або, ні), і-ні, або-ні.
В задачу синтеза комбинацион устр-в входит постр схемы устр-ва по заданным условиям его работы и при заданном базисе эл-тов. Задание комбинац устр-ва сводится к заданию тех ф-ций, кот. оно должно реализовать. Число ф-ций определ-ся числом вых комбинац устр-ва.
Процесс синтеза комбинационных устройств состоит из 2-х этапов.
1. Абстрактный синтез
формирование задачи, словесное описание ф-ций устр-ва, определение типа устройства;
описание устр-ва на формализованных языках:табл истинности,карта Карно,аналит выраж;
минимизация булевых функций;
построение логической схемы устройства.
2. Схемный синтез
переход в требуемый базис;
построение принципиальной схемы;
разработка монтажной схемы;
изготовление устройства и его испытания.
Полная система логических функций. Понятие о базисе
Функционально полная система лог ф-ций представляет собой набор лог ф-ций, с помощью кот. можно записать любую ф-цию. В этом случае говорят, что этот набор образует базис. Функционально полными являются 3 базиса:
1) "И-ИЛИ-НЕ" (базис конъюнкции, дизъюнкции, инверсии)
2) "И-НЕ" (базис Шеффера)
3) "ИЛИ-НЕ" (базис Пирса или функция Вебба).
Примеры реализации лог операций в базисах “И-НЕ” и “ИЛИ-НЕ”.
Реализация операции “НЕ”:
Реализация операции “И”:
Реализация операции “ИЛИ”:
Пример
реализ
комбинац устр-ва в базисе "И-НЕ".
.
Использ з-н де Моргана и с учетом з-на двойного инвертиров, запишем эту ф-цию в виде
.
Как
следует из аналитич выраж, лог устр-во
должно содержать 3 двухвходовых и 1
трехвходовой эл-т И-НЕ. Функц схема

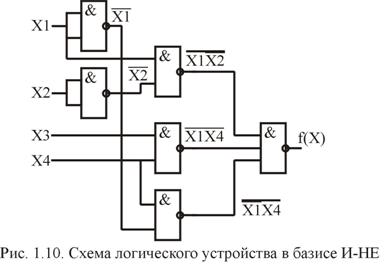

комбинац устр-ва, построенная в базисе
И-НЕ, показана на рис.
1.18 Типи даних та структури команд в мп intel (на прикладi 486)
МП 80486 имеет команды, длина кот. меняется от 1 байта до 15 байтов. Команды содержат всю необх инфо для выполнения требуемой операции с заданными операндами. Операнды могут быть размером в байт, слово или двойное слово.
Необязательная часть Обязательная часть
Префиксы
┌───────────────────────┐ ┌────────────────────────────────────┐
│ Число байт │ │ Число байт │
├─────┬─────┬─────┬─────┤ ├──────┬──────┬──────┬───────┬───────┤
│ 0,1 │ 0,1 │ 0,1 │ 0,1 │ │ 1,2 │ 0,1 │ 0,1 │0,1,2,4│0,1,2.4│
├─────┴─────┴─────┴─────┤ ├──────┴──────┴──────┴───────┴───────┤
│ Назначение │ │ Назначение │
╠═════╦═════╦═════╦═════╣ ╠══════╦══════╦══════╦═══════╦═══════╣
║ Пов-║Раз- ║ Раз-║Заме-║ ║ Код ║ ║ ║Смеще -║Непос- ║
║ тор ║ мер ║ мер ║ на ║ ║опера-║ mod ║ sib ║ние (в ║редств.║
║ ║адре-║опе- ║сег- ║ ║ ции ║ ║ ║коман- ║операнд║
║ ║ са ║ранда║мента║ ║ ║ r/m ║ ║ де ║ ║
║REP ║ OS ║ AS ║ S ║ ║ ║ ║ ║ ║ ║
╚═════╩═════╩═════╩═════╝ ╞══════╪══════╪══════╪═══════╩═══════╝
┌────────────────────────┘ │ │ │
│ ┌─────────┘ └───┬┐ └───────────────┐
├───────────────┬ ─┬──┼─────┬────────┬─────┤├───┬──────┬──────┤
│ Код операции │d │w │ mod │reg/kon│ r/m ││SS │index │ base │
└───────────────┴──┴──┴─────┴────────┴─────┘└───┴──────┴──────┘
7 2 1 0 7 6 5 3 2 0 7 6 5 4 3 2 1 0
Поле Длина (бит) Назначение
Префиксы
REP Повторение (REPeate), применяется в цепочечных командах
OS Operand Size -переключает 16 и 32 разрядные операнды
AS Address Size -определяет формирование 16- и 32-разрядных адресов 171
S Segment override - указывает конкретный сегментный регистр
LOCK Префикс блокировки шины, при котором формируется сигнал LOCK
Код операции
w 1 Определяет размер операнда в байтах (w=0) или нет (w=1)
d 1 Определяет направление передачи данных:
из регистра в регистр/память d=0
из регистра/памяти в регистр d=1
S 1 Расширение 8-битных данных до слова (двоичного)S=1
Спецификатор адреса mod r/m и sib
reg 3 Определяет 8/16/32-разрядный РОН
mod r/m 2,3 Спецификатор режима адресации
SS 3 Коэффициент масштабирования индексной адресации (1,2,4,8)
index 3 Назначает РОН как индексный регистр
base 3 Назначает РОН как базовый регистр
sreg2 2 Определяет "старый" сегментный регистр:ES(00),CS(01), SS(10), DS(11)
sreg3 3 Определяет любой сегментный регистр: ES(000),CS(001), SS(010), DS(011), FS(100), GS(101)(не используются коды 110 и 111)
tttn 4 Определяет проверяемое условие в командах условных переходов.
В общем случае формат команды содержит обязательную и необязательную часть. Минимальная длина команды содержит обязательное поле-код операции, длиной 1 байт (например, команды сброса флагов CLC,CLD,CLI и др).
