9.3.3. Радиопередающее подключение к телефонной линии, телефонные радиоретрансляторы

Различают два способа такого подключения радиожучков:

• последовательное;

• параллельное.

В первом случае миниатюрный передатчик "вклинивают" в разрыв линии и питают его ее электроэнергией. Это позволяет жучку действовать неограниченно долго, но вот напряжение в сети несколько снижается, что может привести к его обнаружению.

Во втором стандартном варианте передатчик обеспечивается своим питанием и подсоединяется параллельно линии. Данный образец сложнее обнаружить (передается бросок тока в линии только в момент подсоединения), но период его автономной работы ограничивает емкость применяемых батарей.

Телефонные радиоретрансляторы - это радиоудлинители для передачи телефонных разговоров по радиоканалу.

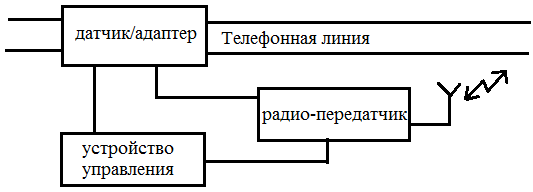

Обобщенная структурная схема подобного устройства приведена на рис.

Рис. Структурная схема телефонного радиоретранслятора

В конструктивном исполнении все эти устройства представляют маломощные, преимущественно транзисторные генераторы ультракоротких волн (27-900 МГц), модулированные перепадами тока, возникающими в линии при телефонном разговоре.

Действуют они нередко на частотах радиовещательного диапазона (66-74 МГц и 88-108 МГц), что дает возможность принимать их передачи на обычный УКВ-радиоприемник, в радиусе десятков-сотен метров. Размеры ретранслятора могут быть очень небольшими.

Большинство телефонных закладок автоматически включаются при поднятии телефонной трубки и передают информацию на пункт перехвата и записи.

Недостатком подобных устройств является то, что они могут быть обнаружены по радиоизлучению.

Малогабаритный кварцевый передатчик AD 31 предназначен для контроля телефонной линии. Дальность действия — до 300 м и более. Диапазон частот — 350-450 МГц. Имеет каналы А, В или С. Включается в разрыв телефонной линии. Габариты —18х38х10 мм, вес — 15 г.

Компактный ЧМ передатчик FD-45-4 для контроля телефонной линии. Закамуфлирован в телефонную розетку. Дальность действия — до 150 м. Габаритные размеры — 22х16х12 мм. Вес — 210 г.

Для маскировки телефонные радиоретрансляторы выпускаются в виде конденсаторов, фильтров, реле и других стандартных узлов и элементов, входящих в состав телефонной аппаратуры.

9.3.4. Прослушивание через звонковую цепь

Существуют так называемые "беззаходовые" системы передачи акустической информации по телефонным линиям, позволяющие прослушивать помещения без установки какого либо дополнительного оборудования, используются недостатки конструкции телефонного аппарата.

При положенной на рычаг телефонной трубке с линией соединен электрический звонок, который бывает электромагнитным либо капсюльным. Первый из них подключен к линии фактически напрямую, тогда как второй - через радиосхему. Непосредственное (через конденсатор) подключение электромагнитного звонка позволяет реализовать его обратимость, или "микрофонный эффект". Дальность этой системы, не превышает (из за затухания) нескольких десятков метров.

Недостаток этого метода состоит в том, что представленный эффект очень просто нейтрализовать, если включить последовательно со звонком парочку запараллеленных во встречном направлении кремниевых диодов, обладающих для незначительных напряжений слишком большим сопротивлением.
