ВЫПОЛНЕНИЕ ЧЕРТЕЖЕЙ С ПРИМЕНЕНИЕМ
ГРАФИЧЕСКОГО РЕДАКТОРА AutoCAD
Методические указания к контрольной работе № 1
по курсу «Технологии САПР в машинной графике»
Для студентов обучающихся по направлениям
220400 - «Управление в технических системах»;
220700 - «Автоматизация технологических процессов
и производств», (бакалавриат)
заочной формы обучения
ВОРОНЕЖ
2011
УДК 004 . 9: 515 (075.8)
Выполнение чертежей с применением графического редактора AutoCAD [Текст] : методические указания к контрольной работе № 1 по курсу «Технологии САПР в машинной графике» / Воронеж. гос. универ. инж. техн; сост. Е. А. Носова. – Воронеж : ВГУИТ , 2011. - 32 с.
Методические указания разработаны в соответствии с требованиями ФГОС ВПО подготовки бакалавров по направлениям 220400 - «Управление в технических системах»); 220700 - «Автоматизация технологических процессов и производств»). Они предназначены для закрепления теоретических знаний дисциплин цикла ОПД.
Библиогр.: 6 назв.
Составитель доцент Е.А. НОСОВА
Научный редактор профессор В.М. АРАПОВ
Рецензент доцент Кузьменко Е.Л.
(Воронежская государственная лесотехническая академия)
Печатается по решению
редакционно-издательского совета
Воронежского государственного университета
инженерных технологий
© Носова Е.А., 2011
© ФГБОУВПО «Воронеж. гос.
универ. инж. технол.», 2011
Оригинал-макет данного издания является собственностью Воронежского государственного университета инженерных технологий, его репродуцирование (воспроизведение) любым способом без согласия университета запрещается.
Учебная дисциплина «Технологии САПР в машинной графике». Программы курсов разработаны с учетом и в соответствии с новыми стандартами ЕСКД. Программы едины для дневной и заочной форм обучения и определяют объем знаний, предусмотренный ФГОС Министерства образования и науки Российской Федерации.
При изучении дисциплины предусматривается: лекционное изучение курса, работа с учебником и учебными пособиями, лабораторные занятия, выполнение контрольной работы, консультации по курсу, самостоятельная работа. Завершающим этапом является собеседование по контрольной работе (выявляется самостоятельность ее выполнения). Знания, умения, навыки и способности проверяются на зачете.
Задания на контрольную работу индивидуальные. Они представлены в вариантах. Студент выполняет тот вариант задания, номер которого соответствует сумме двух последних цифр номера его зачетной книжки. Если, например, номер зачетной книжки студента 03-278, то он в контрольной работе выполняет 15-й вариант задания.
Для выполнения контрольной работы может быть использован AutoCAD версий от 2010 до 2012. Контрольная работа представляется на рецензию в полном объеме. Представление контрольной работы по частям не разрешается. На контрольную работу преподаватель кафедры составляет рецензию. Если контрольная работа выполнена, то рецензия положительная и контрольная после собеседования зачитывается. Если в работе имеются ошибки, то они отмечаются в рецензии и работа возвращается студенту.
Контрольная работа представляется на рецензию строго в сроки указанные в учебном графике.
Первая страница контрольной работы должна быть оформлена на формате А4 (образец показан на рис. 1).
МИНИСТЕРСТВО
ОБРАЗОВАНИЯ И НАУКИ РФ
ФГБОУ
ВПО «Воронежский
ГосударственнЫЙ
УНИВЕРСИТЕТ
ИНЖЕНЕРНЫХ ТЕХНОЛОГИЙ»
ФАКУЛЬТЕТ
БЕЗОТРЫВНОГО ОБРАЗОВАНИЯ
ОТДЕЛЕНИЕ -
ЗАОЧНОЕ
Кафедра
НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ
И ИНЖЕНЕРНОЙ
ГРАФИКИ
Код специальности
_________________
Шифр
____________________________
КОНТРОЛЬНАЯ
РАБОТА № ___
по дисциплине
«Технологии
САПР в машинной графике»
Выполнил(а):___________
Проверил(а):
___________
ВОРОНЕЖ 20___
Рис. 1. Образец
выполнения титульного листа
Тема 1. Панель инструментов «рисование»
Задание. По аксонометрической проекции детали выполнить три основных ортогональных вида, выполнить полезные разрезы (разрез), размерные линии не проставлять. Чертеж построить согласно своему варианту в масштабе 1:1, без оформления основных надписи и рамки. Работа должна быть выполнена в нулевом слое (пример выполнения работы представлен на рис. 2).
Указания по выполнению задания
Загрузить с помощью панели Свойств объектов осевой тип линии (Center или Center2) [3, 4].
Нанести осевые линии для всех трех видов чертежа[1, 6].
Начать выполнение чертежа с главного вида и при первой необходимости перейти к выполнению остальных видов.
Нанести разрез(ы). Для штриховки выбрать стиль Ansi31.
Основные линии чертежа выполнить толщиной 1 мм, тонкие – 0,2.
Вывести документ на бумажный носитель формата А4 или А3.

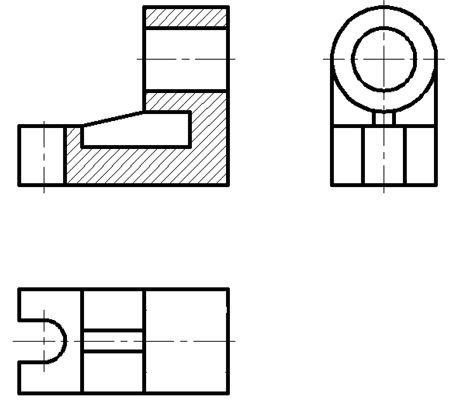

Рис. 2. Пример выполнения задания 1

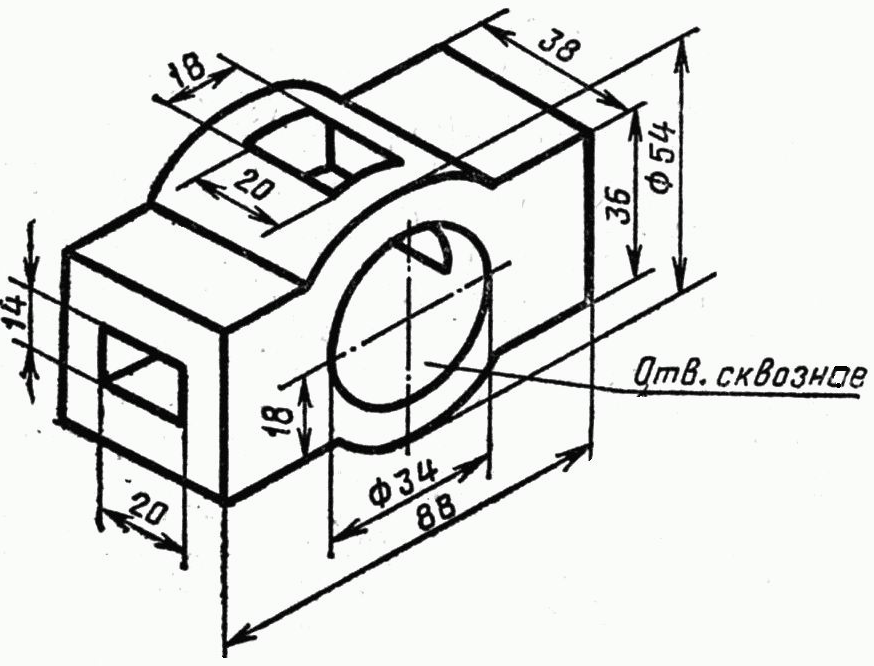

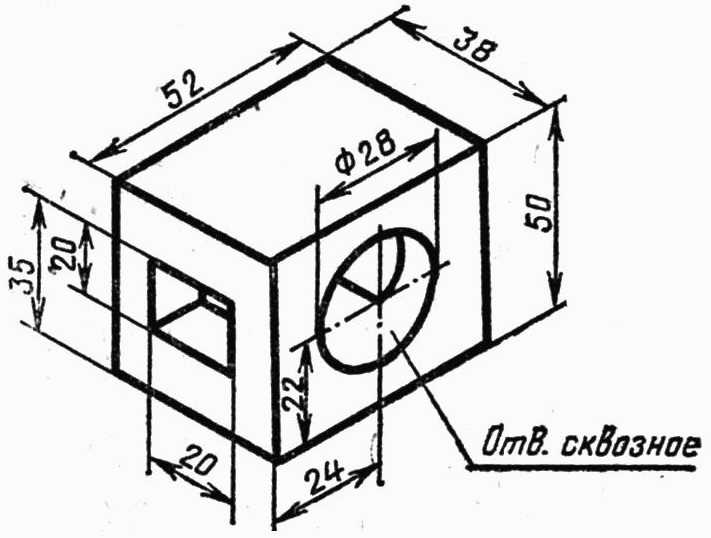

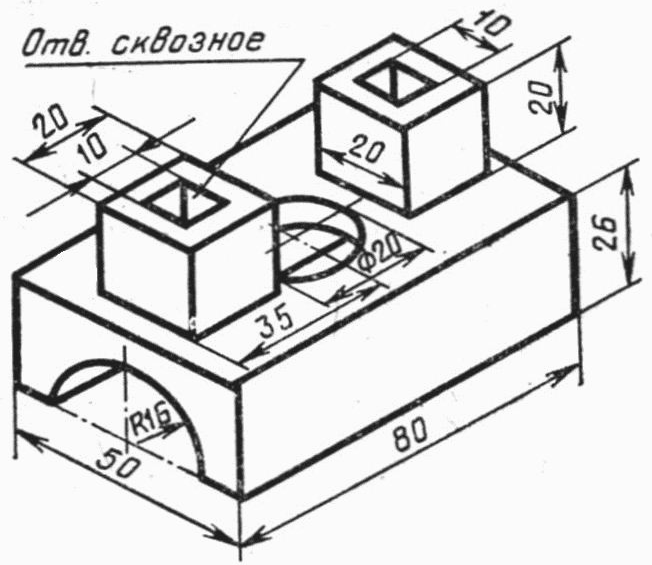

Вариант
2
Вариант 1
Вариант 3
Вариант
4
Вариант 5
Вариант
6
Вариант
7
Вариант
8
Вариант
10
Вариант 9
Вариант
11
Вариант
12
Вариант
13
Вариант
14
Вариант
15
Вариант
16
Вариант
18
Вариант
17
Тема 2. Средства организации чертежа

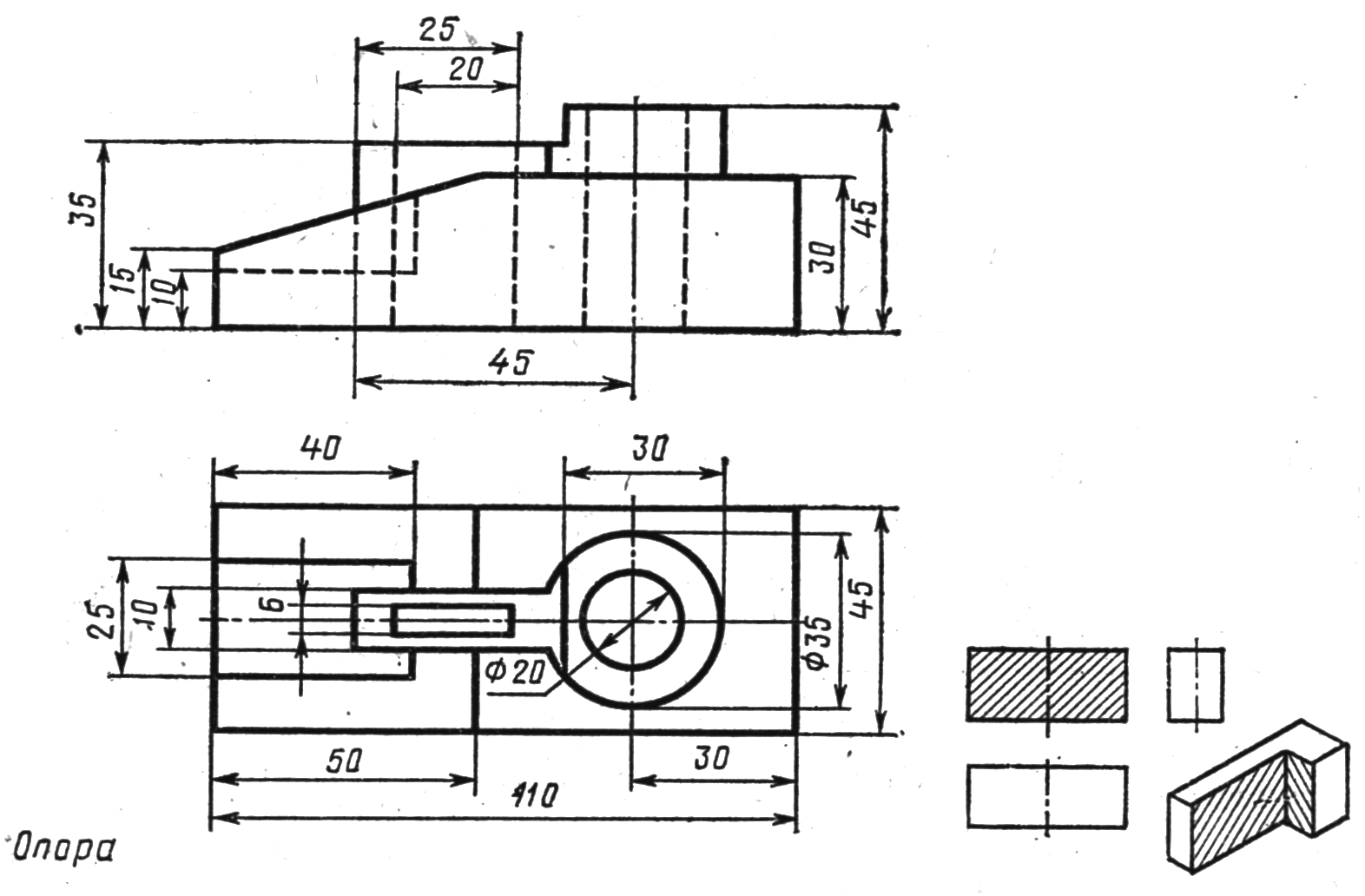

Задание. По двум проекциям детали построить третью; выполнить указанные разрезы; проставить размерные линии. Чертеж выполнить на формате А3 в масштабе 1:1, с применением средств организации чертежа, т. е. по слоям (пример выполнения работы представлен на рис. 3).
Указания по выполнению задания
Изучить способы организации чертежа, предусмотренные в AutoCAD [3, 4].
Выполнить шаблон формата А3 с основной рамкой и основной надписью, выполненной по ГОСТ 2.104-2006 (форма 1) [3].
Создать необходимое для данного чертежа количество слоев. Количество слоев определяется студентом самостоятельно. Например, только для основной рамки и основной надписи следует создать не менее трех слоев: один слой для основных линий, другой слой для тонких линий, третий слой для текстовой информации, содержащейся в основной надписи.
Выполняя чертеж распределять его элементы по слоям. Чертеж начать с нанесения осевых линий. Затем перейти к выполнению собственно видов детали. Нанести указанные в варианте разрезы. Расставить размерные линии [1, 5, 6].
Установить собственный или изменить уже имеющийся стиль размерных линий, а именно: высоту размерного текста установить 5 мм, длину стрелок 5 мм, расположение размерного текста – Стандарт ISO.
Для текстовой информации использовать стиль начертания шрифта GOST type A или GOST type B с наклоном или без наклона.
Проверить правильность размещения элементов чертежа в слоях.
Вывести документ на бумажный носитель формата А4 или А3.
Вариант 1
Вариант 2
Вариант 3
Вариант 4
Вариант 5
Вариант 6
Вариант 7
Вариант 8
Вариант 9
Вариант 10
Вариант 11
Вариант 12
Вариант 13
Вариант 14
Вариант 15
Вариант 16
Вариант 17
Вариант 18
