1.4. Топология сети звезда
Топология сети звезда является как бы частным случаем данной структуры. Т.е. в центре стоящее устройство выполняет функции коммутатора (switch): соединяет компьютеры друг с другому, естественно после подачи сигнала одним из них.
Как мы видим из рисунка, центральным звеном в топологии сети звезда выступает компьютер, но на данном месте может находиться и еще один концентратор. Надо заметить, что у главной части топологии сети звезда состав оборудования более мощный и, конечно же, более сложный, т.к. все функции выполняются именно на нем. Если центральным звеном в топологии сети звезда является концентратор, то происходит передача информации сразу всех рабочим станциям локальной сети, т.е. кроме отсутствия магистрали у нас будет топология сети общая шина. А вот с компьютером в центре все происходит централизованно и различные конфликты, при передаче данных от одной рабочей станции к другой, становятся просто неосуществимы. И ни о каком равноправии, как в предыдущей топологии говорить не приходится, ведь именно главный элемент управляет и контролирует все происходящее.
Давайте поговорим о надежности топологии сети звезда. Выход из рабочего состояния одного из звеньев нашей топологии ни как не повлияет на работу всего механизма звезды, а вот выход из строя центрального компонента убивает сразу всю локальную сеть. Поэтому необходимо уделять самое пристальное внимание именно центральной части топологии локальной сети звезда.
Положительные стороны топологии сети звезда
понятная структура
простой контроль за надежностью
2.План сети.
2.1. Логическая схема сети.

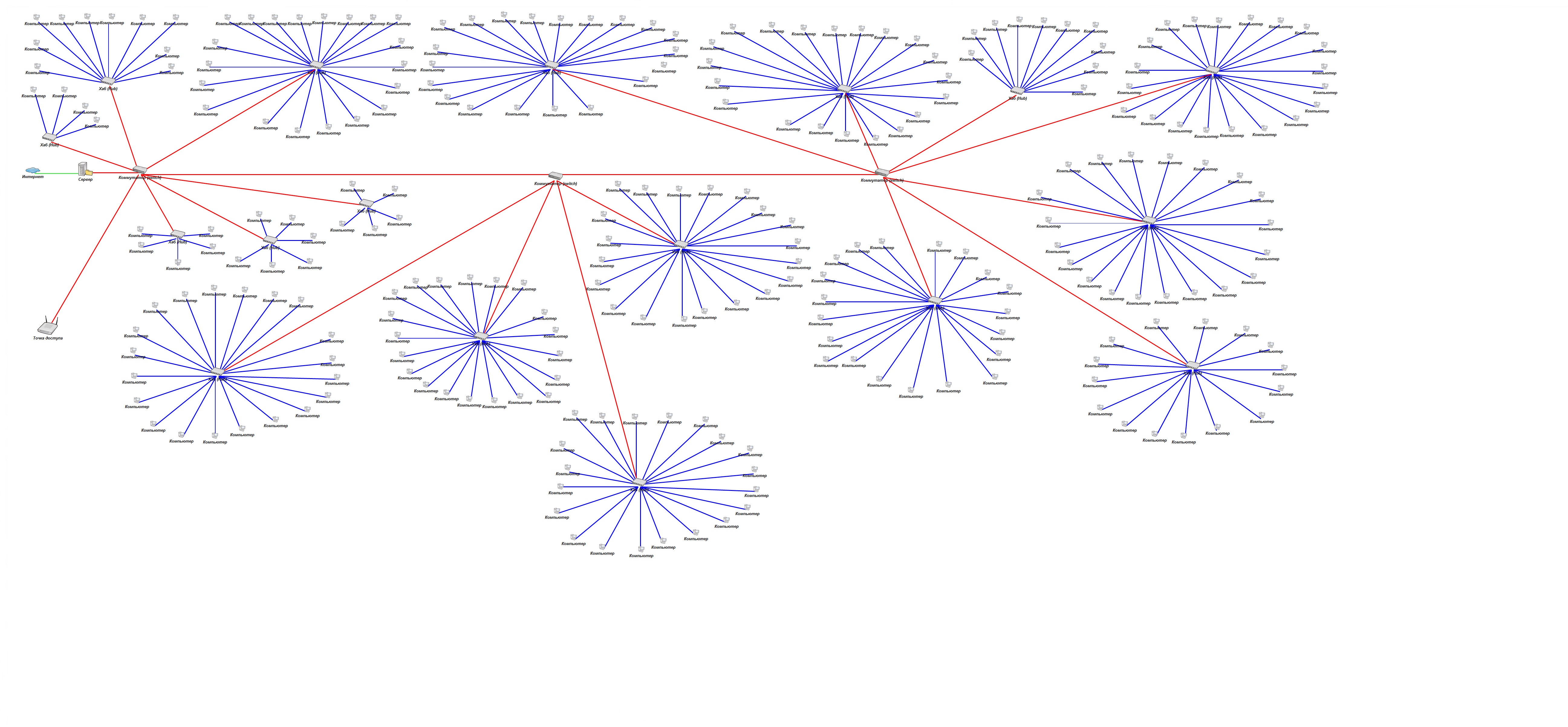

После долгой работы я построил локальную схему сети, она была создана в программе «10страйк схема сети». На данном рисунке изображены 300 компьютеров подключенные к коммутаторам из них 6 по 16 портов и 11 по 24 порта, так как в будущем это сеть будет расти. Главным элементам этой сети является Сервер, к которому подключены 3 свитча, данная сеть построена по топологии звезда, так как она самая надежная. Преимущества ее заключается в том, что если в данной сети выйдет из строя какой не будь компьютер то он не повлияет на работу сети. Недостаток этой сети требуется постоянное внимание к устройствам, которые находятся в центре, к ним относятся: серверы, свитчи и коммутаторы если хоть один из них выйдет из строя, то вся сеть рухнет.
2.2. Физическая схема сети.
3.Аппараты конфигурации
3.1. Сервер s1156 hp dl120g6
Обзор
Новый, недорогой сервер HP ProLiant DL120 G6 начального уровня с оптимизацией для размещения в стойке. Недорогой, но высокопроизводительный. Модель DL120 G6 поддерживает процессоры Intel® Xeon®, Pentium® и Core i-3, позволяя выбрать 4- или 2-ядерную архитектуру. Поддержка процессоров Intel Xeon® позволяет выбрать подходящий процессор с учетом требований приложений и допустимых затрат. Однопроцессорный сервер формата 1U идеально подходит для ИТ-инфраструктуры с одним приложением, веб-служб и приложений периферии сети. В сервере DL120 G6 предусмотрено три слота PCI-Express. Возможны дополнительные расширения, включая контроллеры Smart Array и HP SAS HBA, с поддержкой жестких дисков SAS. Встроенная система LO100i обеспечивает недорогое и эффективное управление сервером DL120 G6 из любой точки.
Функции
Компактное и доступное решение
•Возможность выбрать 4-ядерные процессоры Intel® Xeon® и двухъядерные процессоры Pentium® и Core i-3 позволит подобрать процессор, отвечающий требованиям рабочей нагрузки
•Поддержка жестких дисков LFF SATA и SAS обеспечивает низкую стоимость и высокую емкость дисков, а также отличные показатели производительности и надежности.
•Встроенный RAID-массив SATA 0/1, HBA-адаптеры SAS и контроллеры Smart Array
•Приемлемая производительность для масштабных приложений
•Все необходимые вычислительные функции.
Диспетчер Easy-To-Own Credential Manager
•Удобный корпус 1U, оптимизированный для размещения в стойке, обеспечивает быстрое развертывание и эффективное обслуживание.
•Возможности мониторинга, необходимые для быстрого реагирования на проблемы в работе сервера
•Доступ через браузер и интерфейс командной строки
•Встроенные базовые функции удаленного управления по доступной цене
Услуги и поддержка
•Подвергая свою продукцию, возможно, самому тщательному тестированию в отрасли, НР заслужила репутацию поставщика исключительно качественных решений.
•Полный спектр услуг и поддержки для любого бюджета, включая запуск, установку, расширенную гарантию, планирование сети, обновления программного обеспечения и прочее
•Круглосуточный доступ к службе технической поддержки HP и профессионалам в сфере обслуживания
