9.4. Экспликация полов
В данном здании используется 5 типов полов.
Наименование или номер помещения по проекту |
Тип пола по проекту |
Схема пола или номер узла по серии |
Элементы пола и их толщина |
Площадь пола, м2 |

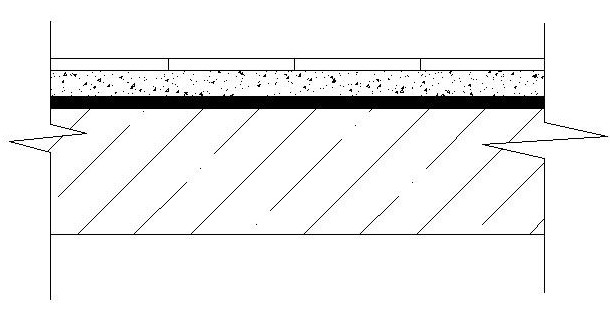

Коридоры лестничных площадок |
1 |
|
Плитка керамическая – 20 мм Слой цементно-песчаного раствора марки 200 – 15 мм Многопустотная ж/б плита перекрытия – 220 мм |
36,32 |
Кухня |
2 |
|
Линолеум поливинилхлоридный на теплозвукоизолирующей подоснове – 5 мм Мастика клеящея Стяжка из легкого бетона класса В7,5 – 50 мм Гидроизоляция Плиты фибролитовые на портландцементе марки Ф300 – 50 мм Многопустотная ж/б плита перекрытия – 220 мм |
64.9 |
Санузлы |
3 |
|
Керамическая плитка (ГОСТ 6787-90)-10мм Прослойка и заполнение швов из цементно-песчаного раствора марки 50 Стяжка из цементно-песчаного раствора марки 150 армированная сеткой - 65мм 1 слой гидроизола марки ГИ-1 (ГОСТ 7415-86) на прослойке из битумной мастики-5мм Утеплитель ПСБ-С-35 - 40мм Железобетонная плита перекрытия -220мм
|
29.83 |
Коридор |
4 |
|
Линолеум поливинилхлоридный на теплозвукоизолирующей подоснове – 5 мм Мастика клеящея Стяжка из легкого бетона класса В7,5 – 50 мм Гидроизоляция Плиты фибролитовые на портландцементе марки Ф300 – 50 мм Многопустотная ж/б плита перекрытия – 220 мм |
60.32 |
Жилые комнаты |
5 |
|
Доска паркетная ГОСТ 8623-86-25 - 10мм Прослойка из клеящей мастики -1мм Стяжка из цементно-песчаного раствора марки 150 армированная сеткой - 55мм 1 слой гидроизола марки ГИ-1 (ГОСТ 7415-86) на прослойке из битумной мастики - 5мм Утеплитель ПБС-С-35 -100мм Железобетонная плита перекрытия- 220мм
|
75.44 |
10. Библиографический список
Шерешевский И.А. «Конструирование гражданских зданий» 2001г.
Шевцова К.К. «Архитектура гражданских и промышленных зданий. Том 3. Жилые здания.» 2005г.
Благовещенский Ф.А., Букина Е.Ф. Архитектурные конструкции: Учебник по спец. «Архитектура».-М.: Архитектура-С, 2007. 232 с., ил.
Полы гражданских и промышленных зданий: учеб. Пособие для студентов высших учебных заведений / И.А. Дегтев, Г.В. Коренькова, Н.Д. Черныш. – 4-е изд., испр. и доп. – М.: Изд-во Ассоциации строительных вузов; Белгород: Изд-во БГТУ им. В.Г. Шухова, 2005. – 172с.; ил.
Маклакова Т.Г., Нанасова С.М. Конструкции гражданских зданий: Учебник. – М.: Издательство АСВ,2000 – 280 с.
Черныш Н.Д., Коренькова Г.В., Дегтев И.А. Лестницы гражданских и производственных зданий: Учебное пособие для студентов высших учебных заведений. – М.: АСВ; Белгород: БелГТАСМ, 2001. – 159с.; ил. 86
Дегтев И.А., Черныш Н.Д., Коренькова Г.В. Окна и двери жилых, общественных и производственных здаий: Метод. Указания. – 2-е ид., перераб. – Белгород: Изд-во БелГТАСМ, 2000.- 70с.
Двухэтажное гражданское здание: методические указания Д25 /Сост.: Н.А. Митякина, Н.Д. Черныш, Г.В. Коренькова, И.А. Дегтев. – Белгород: Изд-во БГТУ им. В.Г. Шухова, 2005.- 35 с.
СНиП 23-01-99 (2003) Строительная климатология
СНиП 2.08.01.-89. Жилые здания. Нормы проектирования. - М.: Стройиздат, 1995.
СНиП 23-02-2003. Тепловая защита зданий.
ГОСТ 21.101-97. Основные требования к проектной и рабочей документации. М.:Госстрой России, 1998.
ГОСТ 13579-78 (1994) «Блоки бетонные для стен и подвалов»
ГОСТ 13580-85 (1994) «Плиты железобетонные ленточных фундаментов»
