2.6. Мероприятия по энергоэффекстивности.
2.6.1. Исходные данные для теплотехнического расчета
Место строительства: г. Екатеринбург.
Зона влажности района строительства – нормальная.
Влажность внутри помещения φint = 55 %.
Расчетная температура внутреннего воздуха - tint = + 18 ° С.
Влажностный режим внутри помещения – нормальный.
Условия ограждающей конструкции – Б.
Коэффициент теплотехнической однородности для ограждающей конструкции из трехслойных железобетонных панелей с эффективным утеплителем и гибкими металлическими связями r=0,7.
Коэффициент тепловосприятия внутренней поверхности ограждающей конструкции αint = 8,7 Вт/(м2 °С).
Коэффициент теплоотдачи наружной поверхности для условий холодного периода αext = 23 Вт/(м2 °С).
Нормируемый температурный перепад между температурой внутреннего воздуха и температурой на внутренней поверхности ограждающей конструкции ∆tn = 4,0 °С.
Средняя температура воздуха самой холодной пятидневки text5хс= -35°С.
Средняя температура отопительного периода – tht= -6,0 °С.
Продолжительность отопительного периода – zht = 230 суток.
Средняя температура самого холодного месяца text= -15,3°С
Средняя относительная влажность воздуха наиболее холодного месяца φ ext = 77%.
Средняя упругость водяного пара за годовой период eext =632.
За период с отрицательными месячными температурами e0ext=216.
Продолжительность периода влагонакопления Z0= 151 сутки.
Средняя температура наружного воздуха периода месяцев с отрицательной
температурой t ext = -11,3°С .
2.6.2. Теплотехнический расчет стенового ограждения.
Расчет 2-ого типа ограждения.

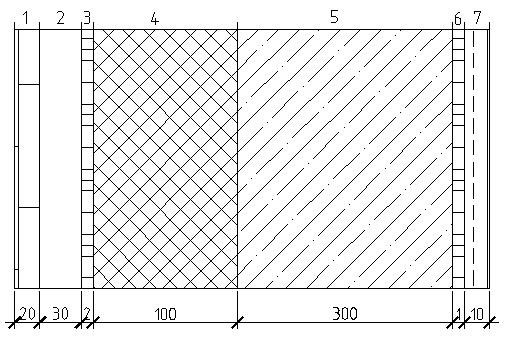

Коэффициенты теплопроводности слоев:
1. Облицовочные панели: δ1 = 20 мм λ1 = 0,01Вт/(м2 °С)
2. Воздушная прослойка δ2 = 30 мм - вентилируемая
3. Ветрозащитная пленка «Vyvek Solid»: δ3 = 2,15 мм λ3 = 1,3 Вт/(м2 °С)
4. Минераловатные плиты «Венти Баттс” : δ4 = 100 мм λ4 = 0,036 Вт/(м2 °С)
5. Пароизоляция «Изоспан АМ»: : δ5 = 1 мм λ5 = 0,85Вт/(м2 °С)
6. Газозолобетонные блоки: δ6 = 300 мм λ6 = 0,08 Вт/(м2 °С)
7. Лист ГВЛ: : δ7 = 10 мм λ7 = 0,36 Вт/(м2 °С)
Dd = (tint – tht.) . zht – градусосутки отопительного периода;
– требуемое
сопротивление теплопередаче, (м2.°С/Вт);
a =0,03 – табл. 7 СНиП 23-01-99 «Строительная климатология»
b =1,2 –табл. 7 СНиП 23-01-99 «Строительная климатология»
αв -коэффициент тепловосприятия, αв = 8,7 (Вт/м2.°С);
– общее сопротивление
ограждающей конструкции
теплопередаче (м2.°С/Вт);
Rreg Ro
Расчет:
Dd = (18+6) . 230 = 51,4 5520.°С Сут
Определение зоны конденсации влаги в толще стенового ограждения
Температура в толще ограждения
За расчетную температуру наружного воздуха принимается средняя температура холодного месяца, text = -15,3С.
Термические сопротивления слоев равны:
1 слой -
2 слой -
3 слой -
4 слой -
5 слой -
Температура на границе слоев:
Максимальная упругость водяного пара:
Ев = 1937 Па;
Е1 = 1913 Па;
Е2 = 205 Па;
Е3 = 203 Па;
Е4 = 25,1 Па;
Ен = 25,15 Па;
Сопротивление паропроницанию слоёв
,
i – толщина слоя материала, м;
i – коэффициент паропроницаемости материала:
7. Облицовочные панели: δ1 = 20 мм = 0,018 мг/(мчПа)
6. Воздушная прослойка δ2 = 30 мм - вентилируемая
5. Ветрозащитная пленка «Vyvek Solid»: δ3 = 2,15 мм = 0,018 мг/(мчПа)
4. Минераловатные плиты «Венти Баттс” : δ4 = 100 мм = 0,56 мг/(мчПа)
3. Пароизоляция «Изоспан АМ»: : δ5 = 1 мм = 0,017 мг/(мчПа)
2. Газозолобетонные блоки: δ6 = 300 мм = 0,16 мг/(мчПа)
1. Лист ГВЛ: : δ7 = 10 мм = 0,075 мг/(мчПа)
Сопротивления паропроницанию равны:
Полное сопротивление паропроницанию ограждения:
При в = 55%× ев = 1937×0,55 = 1066 Па.
в = 77%× ев = 25,15×0,77 = 19,4 Па
Упругость водяного пара на границе слоев:
