Приложение к работе

Таблица вариантов измеряемых сопротивлений резисторов, задаваемых преподавателем для различных бригад студентов.

Варианты	1	2	3	4	5	6	7	8	9	10
Показания вольтметра U, В	11,08	11,14	11,2	11,25	11,29	11,33	11,37	11,4	11,43	11,46
Показания амперметра I, А	0,92	0,86	0,8	0,75	0,71	0,67	0,63	0,6	0,57	0,55
Измеряемое R, Ом	12	13	14	15	16	17	18	19	20	21

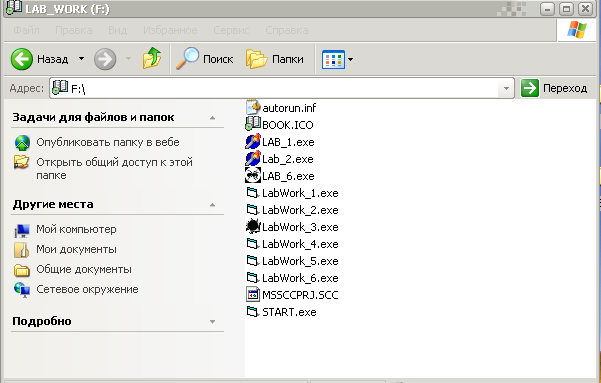

Компьютерная лабораторная работа № 2 исследование простейших измерительных преобразователей тока и напряжения для расширения пределов измерения приборов

Цель работы: изучить и экспериментально исследовать способы расширения верхних пределов измерительных приборов с помощью шунтов, добавочных сопротивле­ний, измерительных трансформаторов тока и напряжения.

1. Задания при подготовке к работе и ее выполнении

1. Рассчитать сопротивления шунтов для трех значений тока 1А; 5 А; 10 А с целью расширения пределов измерения амперметра с заданными пределами шкалы для нижеследующих бригад.

2. Рассчитать мощность, выделяемую на этих шунтах (чтобы не сгорели).

3. Рассчитать сопротивления добавочных резисторов к вольтметру для расширения его пределов измерения до 10 В, 100 В и 1000 В при заданных значениях пределов шкалы вольтметра (см. табл. ниже).

4. Рассчитать мощность рассеяния на этих резисторах (чтобы не сгорели).

Таблица для бригад

№ бригады	1	2	3	4	5	6
Rа, Ом	1,2	2,0	10	0,01	1,0	0,6
Iмакс., А.	0,1	1,0	10	0,05	0,01	0,6
Rv, кОм	10	100	1000	100	10	60
Uмакс., В	0,1	1,0	100	1,0	1,0	6,0
Кi	500 / 10	400 / 8	750 / 25	600 / 10	500 / 5	600 / 6
Кu	1000 / 200	800 / 100	2000 / 20	750 / 250	500 / 100	600 / 100
Р2, Вт	500	400	100	600	500	600

5. Рассчитать, какую большую мощность Р1 в нагрузке измерил ваттметр, подключенный к нагрузке через измерительные трансформаторы тока и напряжения при данных параметрах Кi и Кг, если его измерительные показания при этом Р2 (см. таблицу для бригад). Схема включения и пример расчета на рис. 12 и в пункте 18 п.3 (см. стендовую лабораторную работу № 2).

6. Расширить предел измерения микроамперметра с помощью рассчитанных шунтов. Определить погрешность микроамперметра с шунтами.

7. Рассчитать добавочные сопротивления для трех значений напря­жений.

8. Расширить предел измерения милливольтметра с применением рассчитан­ных добавочных сопротивлений. Определить погрешность милливольтметра с добавочными сопротивлениями.

9. Определить погрешности, вызванные включением в измерительную цепь амперметра и вольтметра.

10. Рассчитать параметры измерительных трансформаторов тока и напряже­ния для расширения верхнего предела измерения ваттметра.

11. Расширить предел измерения мощности синусоидального тока ваттметром с применением рассчитанных трансформаторов тока и напряжения.

12. Сделать выводы по результатам работы.
