4. Содержание отчета

  1. Цель работы.

  2. Краткие теоретические положения.

  3. Схема модели транзисторного усилителя с общим эмиттером.

  4. Осциллограммы входного и выходного напряжений усилителя с общим эмиттером.

  5. Расчет фазового сдвига, коэффициента усиления, входного и выходного сопротивлений для схемы с общим эмиттером.

  6. Частотные характеристики усилителя с общим эмиттером, расчет коэффициента широкополосности.

  7. Схема модели транзисторного усилителя с общим коллектором.

  8. Осциллограммы входного и выходного напряжений усилителя с общим коллектором.

  9. Расчет фазового сдвига, коэффициента усиления, входного и выходного сопротивлений для схемы с общим коллектором.

  10. Частотные характеристики усилителя с общим коллектором, расчет коэффициента широкополосности.

  11. Схема модели транзисторного усилителя с общей базой.

  12. Осциллограммы входного и выходного напряжений усилителя с общей базой.

  13. Расчет фазового сдвига, коэффициента усиления, входного и выходного сопротивлений для схемы с общей базой.

  14. Частотные характеристики усилителя с общей базой, расчет коэффициента широкополосности.

  15. Таблица 1 с результатами определения параметров всех исследуемых схем усилителей.

  16. Выводы.

Вопросы к защите

  1. Конструкция и принцип действия биполярного транзистора.

  2. Схема усилителя с общим эмиттером.

  3. Схема усилителя с общим коллектором.

  4. Схема усилителя с общей базой.

  5. Какой из трех усилителей имеет инвертирующий эффект?

  6. В каких задачах свойства усилителя с общим коллектором имеют особое применение?

  7. В каких отношениях усилитель с общей базой отличается от усилителя с общим эмиттером?

  8. Методика определения коэффициента широкополосности.

Компьютерная лабораторная работа № 4 исследование основных параметров и характеристик электронного усилителя на полевом транзисторе

Цель работы: исследование характеристик, ознакомление с основными параметрами и применением электронных усилителей на полевых транзисторах.

1. Теоретические сведения

Полевой транзистор – полупроводниковый прибор, в котором ток изменяется в результате действия перпендикулярного току электрического поля, создаваемого входным сигналом. Протекание в полевом транзисторе рабочего тока обусловлено носителями заряда только одного знака (электронами или дырками), поэтому такие приборы называются униполярными (в отличие от биполярных).

Существуют три группы полевых транзисторов: типа МОП (металл-оксид-полупроводник), с управляющим p-n-переходом, с управляющим переходом металл-полупроводник.

Рассмотрим устройство полевого транзистора с управляющим p-n-переходом (рис. 1).

Рис. 1

Тонкая пластинка полупроводника (канал) снабжена двумя омическими электродами (исток, сток). Между истоком и стоком расположен третий электрод – затвор. Напряжение, приложенное между затвором и любым из двух других электродов, приводит к появлению в подзатворной области канала электрического поля. Влияние этого поля приводит к изменению количества носителей заряда в канале вблизи затвора и изменяет сопротивление канала.

Если канал полевого транзистора – полупроводник n-типа, то ток в нем переносится электронами, входящими в канал через исток, к которому в этом случае прикладывается отрицательный потенциал, и выходящими из канала через сток. Если канал полевого транзистора – полупроводник p-типа, то к истоку прикладывается положительный потенциал, а к стоку – отрицательный. При любом типе проводимости канала ток всегда переносится носителями заряда только одного знака: либо электронами, либо дырками, поэтому полевые транзисторы называют иногда униполярными транзисторами.

Полевые транзисторы применяются в качестве входных усилительных каскадов с высоким входным сопротивлением, в запоминающих устройствах, при изготовлении интегральных схем с высокой степенью интеграции и др.

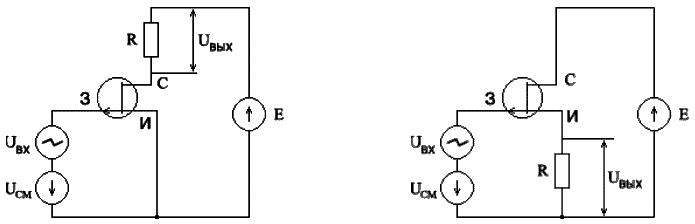

Полевой транзистор можно включать в электрическую цепь по одной из трех схем: ОИ – с общим истоком (рис. 2, а); ОЗ – с общими затвором; ОС – с общим стоком (рис. 2, б). Основной является схема включения с общим истоком.

а) б)

Рис. 2

Усилительные свойства схемы характеризуются коэффициентом усиления по напряжению, равным отношению амплитуды выходного сигнала к амплитуде входного:

. (1)

Также значимыми параметрами являются входное и выходное сопротивления.

Для экспериментального определения входного сопротивления необходимо во входную цепь усилителя последовательно включить добавочное сопротивление Rдоб. Это вызовет снижение выходного напряжения от U1 до U2. Тогда входное сопротивление возможно рассчитать как

. (2)

Для определения выходного сопротивления необходимо подключить параллельно выходу усилителя сопротивление нагрузки Rн. Это также вызовет снижение выходного напряжения от U1 до U2. Выходное сопротивление можно вычислить, используя соотношение:

. (3)
