3. Порядок проведения работы

3.1. Измерение коэффициента усиления

Коэффициент усиления

где U_вых и U_вх – соответственно, дей­ствующее значение выходного и входного напряжений усилителя, измеряется в диапазоне частот по схеме (рис. 3).

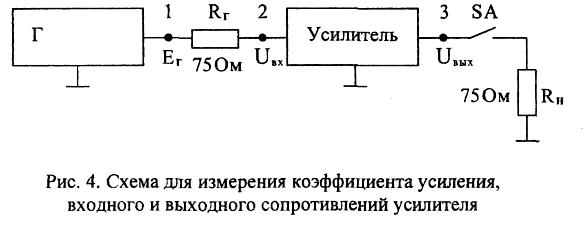

Рис. 3. Схема для измерения коэффициента усиления, входного и выходного сопротивлений усилителя

На вход усилителя от генератора Г подается фиксированное напряжение E_Г = 100 мВ (точка 1). На входном зажиме 2 измеряется входное напряжение U_вх на нескольких частотах (табл. 1). Выходное напряжение U_вых измеряется на на­грузке R_н при замкнутом ключе SА.

Таблица 1

f, МГц	0,01	0,1	1	10	20	30	40	50	60	80	100
Uвх
Uвых
Kус
Rвх
Rвых

3.2. Измерение входного сопротивления Rвх усилителя

R_вх измеряется также по схеме (рис. 3) по данным п. 1 с помощью так на­зываемого метода вольтметра. При измерении коэффициента усиления по п. 1 фиксируется на входе 2 напряжение U_вх, величина которого используется при определении R_вх по формуле

^,

т.е. для нашей схемы

^{. (3)}

3.3. Измерение выходного сопротивления Rвых усилителя

Для определения R_вых замыкается ключ SА и на нагрузке R_н (точка 3) вы­ставляется напряжение U_вых = 1 В.

Затем ключ SА размыкается и нагрузка R_н отключается, а в точке 3 изме­ряется напряжение холостого хода U_{вых хх}. Выходное сопротивление в омах вы­числяется по формуле:

^{. (4)}

Значения R_вх и R_вых записываются в табл. 1.

Метод вольтметра основан на применении закона Ома. Например, формула (3) для определения R_вх легко выводится из рассмотрения эквивалентной схемы (рис. 4) входной цепи усилителя

Рис. 4. Входная цепь усилителя

^{Действительно, откуда то есть}

^и

Аналогично выводится формула (4) для определения R_вых. Ее рекомендуется вы­вести студентам самостоятельно.
