Характеристика відключення та час спрацювання пзв

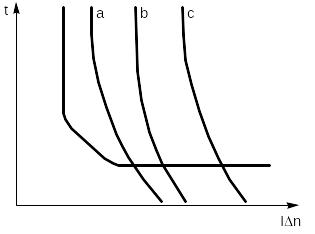

Рис. 11.21. Захисна характеристика

Диференціальні реле мають такий ж тип кривої відключення (часострумова характеристика), що і автоматичні вимикачі. Криві відключення диференційних реле не виходять за межі двох типів: прямий дотик границя сили струму: Відімкнення повинне відбуватися негайно (< 0,3 с). Струм IDn повинне бути меншим кривої (a) ("a" – границя фібрилярного подьоргування серця); непрямий дотик границя часу: Відключення повинне пройти за час менший максимально допустимої тривалості доторку. Ця тривалість зменшується по мірі наростання напруги:

– при 110 В t = 0.8 с;

– при 220 В t = 0.4 с;

– при 400 В t = < 0,1 с.

Визначена затримка спрацювання  характеризується терміном - граничний час невимкнення (10 мс для типу G і 40 мс для типу S). Протягом цього нормованого відрізка часу ПЗВ не повинне спрацьовувати навіть при великому диференційному струмі. Вимикання ПЗВ типів G i S відбувається при визначених значеннях величини і тривалості диференційного струму. Метою затримки спрацювання є усунення помилкових вимикань.

Граничні значення часу вимикання ПЗВ залежно від величини диференційного струму І_Δ наведені у таблиці 11.1.

Таблиця 11.1.

Граничні значення часу вимикання ПЗВ

Тип ПЗВ		Час вимкнення, с, при
		ІΔ =ІΔn	ІΔ = 2ІΔn	ІΔ = 5ІΔn	ІΔ = 500 mA
	Для загального використання без затримки	<0,3	<0,15	<0,04	<0,04
G	З мінімальною затримкою 10 мс	0,01÷0,3	0,01÷0,15	0,01÷0,04	0,01÷0,04
S	Селективне з мінімальною затримкою 40 мс	0,13÷0,5	0,06÷0,2	0,05÷0,15	0,04÷0,15

Контрольні запитання

1. Для чого призначені автоматичні вимикачі?

2. Які вимоги висуваються до автоматичних вимикачів?

3. Наведіть класифікацію автоматів. Які автоматичні вимикачі називають універсальними?

4. Які основні параметри автоматичних вимикачів?

5. Які критерії вибору автоматичного вимикача?

6. Які основні вузли можна виділити в автоматичних вимикачах?

7. Поясніть принцип роботи термомагнітного розчіплювала. Які основні недоліки розчіплювачів такого типу?

8. У чому полягає відмінність захисної характеристики, сформованої термомагнітним і електронним розчіплювачами?

9. Поясніть принцип дії напівпровідникового розчіплювача, показаного на рис. 11.14.

10. З якою метою використовуються допоміжні розчіплювачі? Наведіть приклади допоміжних розчіплювачів.

11. З якою метою використовуються вимикачі диференційного струму?

12. Поясніть принцип дії вимикача диференційного струму?

13. Як класифікують вимикачі диференційного струму з точки зору їх чутливості до різних видів струму?
