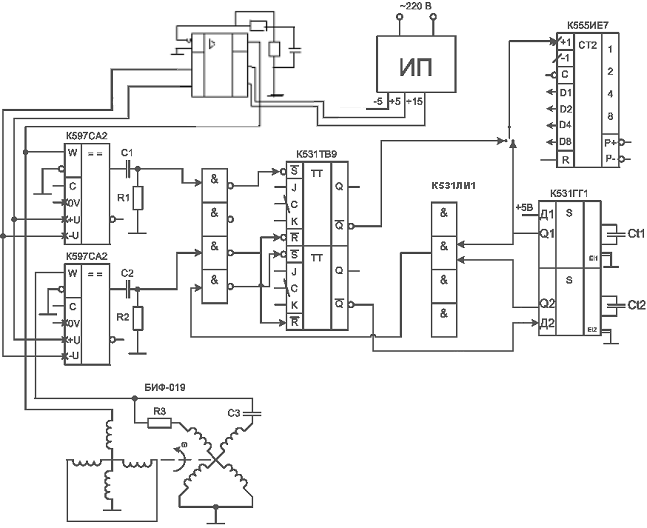

Принципиальная схема с описанием работы
Источник питания (ИП) подает переменное напряжение на вход фильтра (Ф) . Фильтр отсеивает все высшие гармоники кроме 1-ой. Сигнал с Ф поступает на вход фазорасщепителя (ФР), который преобразует однофазное напряжение в многофазное, как бы расщепляет его. В данном случае изображено 3-х фазное напряжение, но оно может быть 2-х фазным или “теоретически” фазным.
Чаще всего используется 2-х и 3-х фазные напряжения. Эти напряжения являются напряжением питания фазовращателя (ФВ). Входной сигнал фазовращателя х обычно это перемещение линейное или угловое. Фазовращатели и с тем и с другим типом часто используются и в тех и в других устройствах. Многофазное напряжение в случае 3-х фазного характеризуется равенством амплитуд и симметричностью фаз. У 2-х фазных напряжениях возможны два случая, у них равная амплитуды, сдвиг 1-го напр-ия относительно другого равно 90 градусам. В ряде случаев используется 2 напряжения между которыми ФВ составляет 90 градусов. Одно из питающих напряжений пр-ся за опорное, относительно опорного напряжения изменяется входное напряжение.
В исходном состояние перемещение х=0, выходное напряжение фазовращателя совпадает по фазе с опорным напряжением. При изменение х, выходное напряжение фазовращателя сдвигается по фазе пропорционально изменению х, относительно опорного напряжения. Опорное напряжение поступает на вход нуль органа НО1. Нуль орган НО1 срабатывает в момент = 0 опорного напряжения при перемене его с отрицательного значения на положительное. На выходе нуль органа формируется кратковременный сигнал. Нуль орган НО2, подсоединенный к фазовращателю срабатывает в момент равный 0 напряжения фазовращателя при переходе напряжения с “-” на “+”. От НО1 срабатывает триггер Т. Его выходной сигнал изменяется с нулевого на первый. НО2 возвращает триггер Т в исходное состояние, т.к фазовый сдвиг пропорционален входной величине х, то следовательно и интервал между моментами срабатывания триггера и возврата его в исходное положение тоже пропорционально х. ГИ – генератор импульсов подает импульсы на один вход элемента “N”, частоты импульсов ωги=2nω, где ω – частота питания.
