МОСКОВСКИЙ ОБЛАСТНОЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ
ПРЕДМЕТ Электрическое и электромеханическое
оборудование
КУРСОВОЙ ПРОЕКТ
ТЕМА Вертикально-сверлильный станок
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
Студент Волков С.И. / /
Группа 89-ТЭО
Руководитель Аленичев М.П. / /
2012 г.
Содержание:
Введение 3
Технологическая часть. 4
1.1. Краткая характеристика и описание основных узлов уста-
новки. 4
1.2. Описание режимов узлов, работы механизмов и узлов
установки. 5
1.3. Требования к электроприводу. 5
2. Расчетно-конструкторская часть. 6
2.1. Выбор рода тока и величины питающего напряжения. 6
2.2. Вывод системы электропривода. 7
2.3. Построение нагрузочной диаграммы и выбор двигателя. 7
2.4. Расчет механической характеристики. 10
2.5. Описание проектируемой схемы. 12
2.6. Выбор аппаратуры защиты, автоматики и управления,
выбор проводов. 13
Литература 15
Введение
Металлорежущие станки являются распространенными производственными машинами, предназначенными для механической обработки заготовок из металла режущими инструментами. Путем снятия стружки заготовке придаются требуемая форма, размеры и чистота поверхности. На электромашиностроительных заводах механическая обработка занимает значительное место в общем процессе изготовления электрической машины в условиях крупносерийного и массового производства.
В зависимости от характеристик выполняемых работ, вида применяемых инструментов и формы образуемой поверхности металлорежущие станки подразделяются на следующие девять групп: 1) токарные; 2) сверлильные и расточные; 3) шлифовальные; 4) комбинированные; 5) зубо- и резьбообрабатывающие; 6) фрезерные; 7) строгальные и долбежные; 8) отрезные; 9) разные. Внутри групп станки подразделяются на типы (модели).
В зависимости от технологических возможностей обработки деталей разных размеров, форм и от характера организации производства различаюст станки:
Универсальные и широкого назначения, служащие для выполнения различных операций (например, точения, сверления, нарезания резьбы и др.) и способов обработки (например, фрезерования и растачивания отверстий) при обработке изделий многих наименований и типоразмеров; такие станки применяются при штучной и мелкосерийном производстве в ремонтных цехах, мастерских и т.д.
Специализированные, предназначенные для обработки деталей, сходных по форме, но имеющих различные размеры; такие станки используются в серийном производстве.
Специальные, служащие для обработки деталей одного типоразмера; станки такого вида применяются в крупносерийном и массовом производствах.
Технологическая часть.
1.1Краткая характеристика и описание основных узлов установки.
Сверлильные станки служат для получения сквозных и глухих отверстий в деталях с помощью сверл, для развертывания и чистовой обработки отверстий, предварительно полученных литьем или штамповкой, и для выполнения других операций. В сверлильных станках главное движение и движение подачи сообщаются инструменту. К станкам общего назначения относятся вертикально-сверлильные и радиально-сверлильные станки.

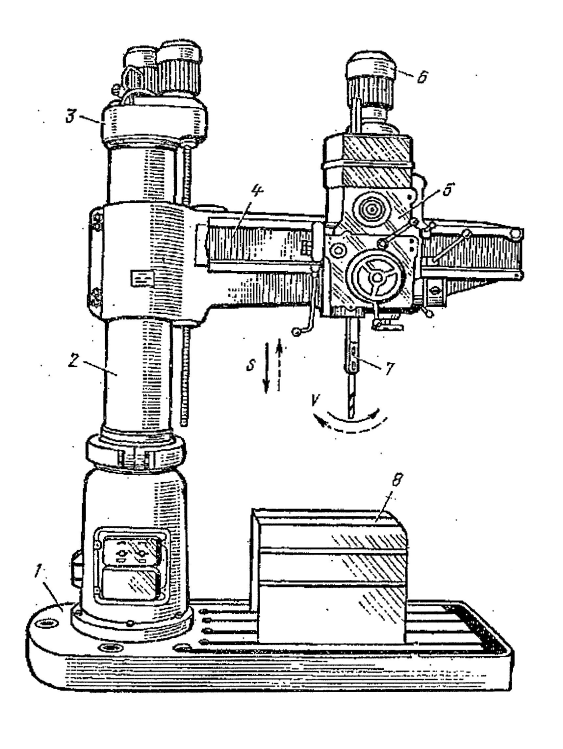

На рис.1 показан общий вид радиально сверлильного станка. Станок состоит из фундаментальной плиты 1 с установленной на ней неподвижной колонной, на которую надета пустотелая гильза 2. Гильза может повертываться вокруг колонны на 360о . На гильзу надет горизонтальный рукав (траверса) 4, который можно поднимать и опускать вдоль колонны с помощью вертикального винта механизма перемещения 3. Закрепление гильзы с рукавом на колонне (зажим колонны) производится разрезным кольцом, которое стягивается посредством дифференциального винта, вращаемого вручную или отдельным электродвигателем. По горизонтальным направляющим рукава можут перемещаться в радиальном направлении «шпиндельная бабка (сверлильная головка)» 5. Обрабатываемая деталь устанавливается на столе 8. От главного электродвигателя 6 сообщается вращение шпинделю 7 и производится подача инструмента (сверла).
В электромашиностроении на сверлильных станках производят сверление отверстий в торцах станин электрических машин, в подшипниковых щитах, лапах и др.
Рис. 1. Общий вид радиально-сверлильного станка.
Техническое описание станка:
Наибольший диаметр сверла – 60мм.
Конус конца шпинделя по Морзе - №4
Ширина рабочей поверхности – 500мм.
Число скоростей шпинделя – 12
Скорость перемещения траверсы по колонне – 1.4м/мин.
Габаритные размеры станка:
Длина – 900мм.
Ширина – 750мм.
Высота – 2800мм.
Масса – 420кг.
Количество двигателей – 5
Тип привода шпинделя – механический
