Лабораторная работа № 5 Исследование работы счетчиков в различных режимах работы

Цель работы

1. Изучение структуры и исследование работы суммирующих и вычитающих счетчиков.

2. Изучение способов изменения коэффициента пересчета счетчиков.

3. Исследование работы счетчиков с коэффициентом пересчета, отличным от 2ⁿ.

Приборы и элементы

Таблица 35

Название прибора или элемента	Обозначение прибора или элемента
0000 xxxx Генератор слов
Логический анализатор
Логические пробники
Источник питания
Двухпозиционные переключатели
Базовые двухвходовые элементы И, И-НЕ, ИЛИ, ИЛИ-НЕ
RS – триггеры
JK – триггеры
D – триггеры

Краткие сведения из теории

1. Счетчики.

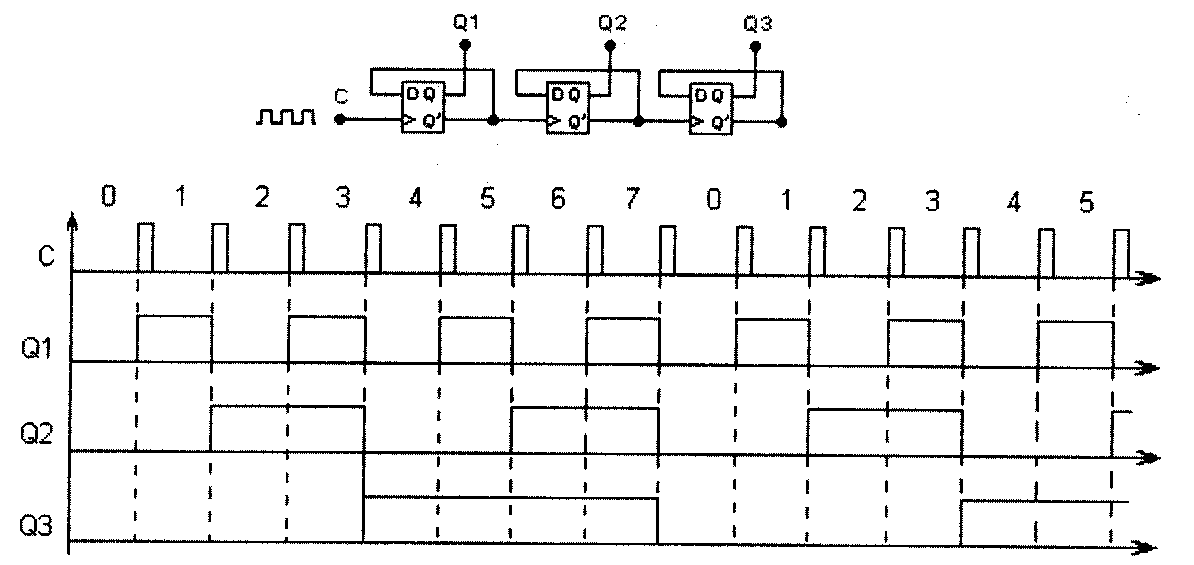

Счетчик – устройство, выходные сигналы которого отображают число импульсов, поступивших на счетный вход. Число, определяемое комбинацией выходных сигналов счетчика, изменяется на единицу по фронту каждого входного импульса. Счет­чик можно реализовать на нескольких триггерах, каждый из этих триггеров называют разрядом счетчика. В суммирующих счетчиках каждый тактовый импульс увеличивает число на его выходе на единицу, в вычитающих счетчиках каждый тактовый импульс уменьшает это число на единицу. Hа puc. 33 представлен суммирующий двоичный счетчик и диаграммы его работы.

Рис. 33

2. Изменение направления счета.

Счетчики можно реализовать на триггерах. При этом триггеры соединяют последовательно. Выход каждого триггера непосредственно действует на такто­вый вход следующего. Для того, чтобы реализовать суммирующий счетчик, необходимо счет­ный вход очередного триггера подключать к инверсному выходу предыдущего. Для того, что­бы изменить направление счета (реализовать вычитающий счетчик), можно предложить следующие способы:

а). Считывать выходные сигналы счетчика не с прямых, а с инверсных выходов триггеров.

б). Подавать на счетный вход следующего триггера сигнал не с инверсного, а с прямого выхода предыдущего, как показано на рис. 34. В этом случае изменяется последовательность переключения триггеров.
