Технические характеристики

Номинальная мощность, кВт	0,25
Частота колебаний синхронная, Гц	3000
Вынуждающая сила, кН	2,55....5,1
Статический момент дебаланса, кг х см	2,5...5,0
Тип электродвигателя	трехфазный, асинхронный
Напряжение, В	42,22
Частота тока, Гц	50
Габаритные размеры (ДхШхВ), мм	825х388х1000
Габариты рабочей плиты, мм	388х388
Глубина уплотнения, мм	200
Рабочая скорость, м/мин	10
Масса, кг	45

Рис.18. Виброуплотнитель ВУ-11-75.

Виброуплотнитель ВУ-11-75 предназначена для уплотнения различных видов сыпучих и связных дорожных покрытий, таких как песок, гравий, песчано-гравийная смесь, асфальтобетон при проведении дорожно-строительных, ремонтных и прочих работ, связанных с уплотнением поверхности на ограниченном пространстве.

Таблица 4

Технические характеристики

Номинальная мощность, кВт	0,55
Частота колебаний синхронная, Гц	3000
Вынуждающая сила, кН	4,4....8,8
Статический момент дебаланса, кг х см	5,7...11,4
Тип электродвигателя	трехфазный, асинхронный
Напряжение, В	42, 220
Частота тока, Гц	50
Габаритные размеры (ДхШхВ), мм	1000х500х1040
Габариты рабочей плиты, мм	500х500
Глубина уплотнения, мм	300
Рабочая скорость, м/мин	8
Масса, кг	75

▬ Поверхностные вибромашины могут выполняться в виде виброщитов большого размера, предназначенных для заглаживания поверхности плоских железобетонных изделий и дополнительного уплотнения верхнего слоя бетонной смеси.

Виброщиты, которые используются для придания поверхности изделия нужного профиля, называются виброштампами (для формовки лестничных маршей, изготовления панелей перекрытий, часторебристых панелей, балок, покрытий и т.п.).). Основной частью машины является виброштамп, состоящий из рамы, на которой сверху прикреплены вибраторы, а снизу штамп (пуансон), образующий конфигурацию штампуемого изделия. На виброштампах устанавливаются обычно вибраторы только с направленными колебаниями. Мощность вибраторов, их кинетический момент зависят от размеров и конструкции штампуемых изделий.

Рис.19. Виброштапм:

1 - рама; 2 – четыре дебаланса; 3 – электродвигатель;

4 – пара карданных валов.

▬ Виброрейка отличается от площадной вибромашины формой и размерами опорной площадки.

Рис.20. Схема работы виброрейки:

1 - вибровозбудитель; 2 - рейка; 3 – опорные башмаки рейки;

4 – рукоятки с гибкими тягами.

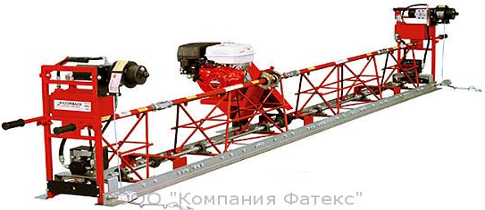

Рис.21. Виброрейка.

Виброрейки ЭВ-270 и ЭВ-270А предназначены для уплотнения и разравнивания бетонной смеси при бетонировании дорог, полов, площадок и иных покрытий.

Виброрейки состоят из балки длиной от 1700 до 4200мм, смонтированной с вибратором электромеханическим общего назначения с круговыми колебаниями ИВ-98Б или ИВ-99Б, который представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором с установленными на концах вала ротора дебалансами. Дебалансы, вращаясь с валом ротора, создают вынуждающую силу.

Таблица 5
